ثلاث مراحل من النوع الجاف المحولات
>
معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف

معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف

الاسم التجاري: WINLEY
رقم الطراز: SG-500KVA
الـ MOQ: 1unit
السعر: $500~$60000/Unit
تفاصيل التعبئة: Plywood case
شروط الدفع: T/T
معلومات مفصلة
Place of Origin:
CHINA
إصدار الشهادات:
ISO,CE,UL/cUL
Name:
Three-phase Dry type transformer
Rated power:
1500KVA
Insulation class:
C
Primary Voltage:
480Y/277V
Secondary Voltage:
380Y/220V
Temperature rise:
<150℃
Enclosure Material:
NEMA 3R
UL certification number:
UL-US-2329418-0
Supply Ability:
1000units/month
إبراز:

220 فولت محول من نوع جاف ثلاثي المراحل,500KVA محول من النوع الجاف ثلاثي المراحل,220 فولت محول من نوع جاف ثلاثي المراحل

,

500KVA Three Phase Dry Type Transformer

,

220V Three Phase Dry Type Transformer

وصف المنتج

معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف





خصائص الأداء



يمكن أن يكون للمحولات ارتفاع C 80 درجة أو 115 درجة أو 150 درجة. عادة ما يكون للمحولات الأكثر كفاءة أدنى ارتفاعات C وتعمل الأكثر برودة.وحدات ذات ارتفاعات C منخفضة ضرورية للتطبيقات حيث الأداء الأمثل والكفاءة أمر حاسم، بما في ذلك المستشفيات والمدارس ومرافق الطاقة البديلة والمصانع.

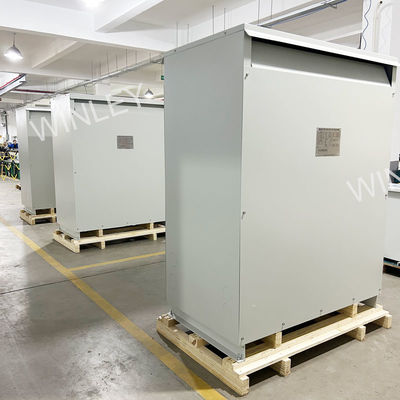

معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 0

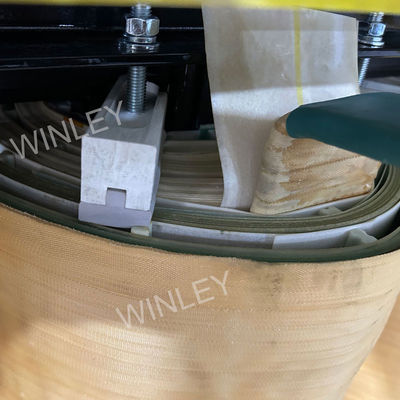

العزل الرئيسي للمحول الثلاثي المرحلي العازل غير المكبس من النوع الجاف من الفئة C مصنوع من ورق Nomex من الفئة C (درجة حرارة مقاومة للحرارة 220 درجة مئوية)والذي يتم صقله بواسطة إغراق VPI تحت الضغط الفراغي ودرجة حرارة عالية. لديها عالية للغاية معتدلة اللهب، أداء تبديد الحرارة وقدرة الحمل الزائد. انها آمنة وموثوقة وصديقة للبيئة وتوفير الطاقة.مناسبة لبيئات ذات متطلبات عالية للحماية من الحريق، المواقع الصغيرة، وتقلبات الحمل الكبيرة.

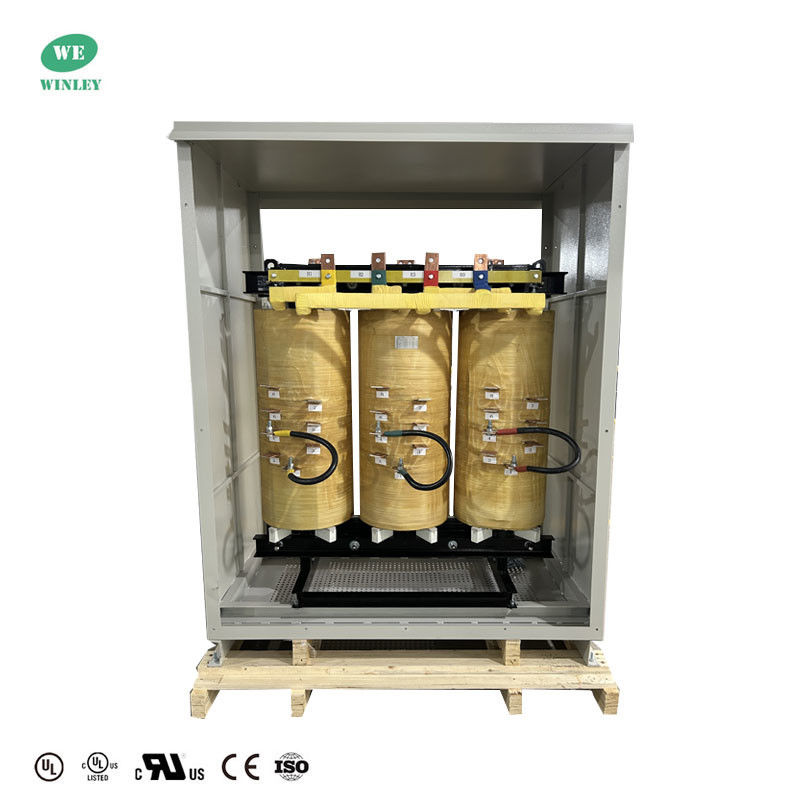

معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 1

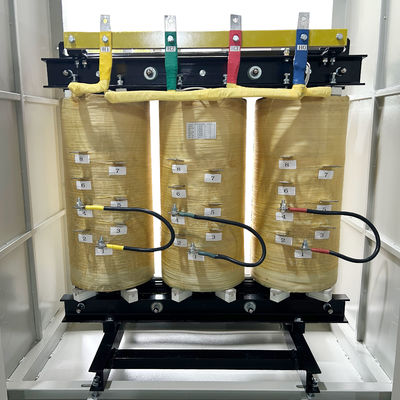

معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 2

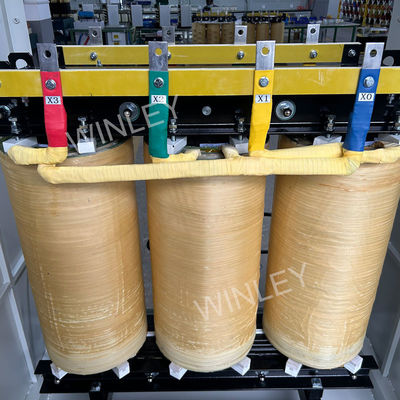

معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 3



معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 4



معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 5



المواصفات


لا، لا، لا الوصف
1 النموذج SG-500KVA
2 الاسم محول ثلاثي المراحل من النوع الجاف
3 الطاقة الاسمية SG-500KVA
4 الجهد المدخل
480Y/277V
5 التيار المدخل 601.4أ
6 الجهد الخارجي
380Y/220V
7 تيار الخروج 760A
8 المرحلة ثلاثة
9 التكرار 60 هرتز
10 فئة العزل ج
11 مقاومة اختبار الجهد

2500V/60S من الابتدائي إلى الثانوي

أساسية إلى الأرض 2500V/60S

ثانوية إلى الأرض 2500V/60S

12 مقاومة العزل

من الابتدائي إلى الثانوي> 100MΩ

أساسية إلى الأرض > 100MΩ

ثانوية إلى الأرض > 100MΩ

13 الجهد المقاوم المحفز 125 هرتز/جهد مزدوج/دقيقة
14 مقاومة الترسانة 25A<100mΩ
15 طريقة التبريد تبريد الهواء



الرسم



معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 6



ميزة المحول العازل من فئة C لـ WINLEY



  • تحسين السلامة: المحولات الجافة ذات العزل النومكس تقضي على خطر المواد القابلة للاشتعال ، مثل السوائل والمكونات القابلة للاشتعال ، مما يوفر بيئة عمل أكثر أمانًا.
  • تخفيض خسائر النقل: مع العزل المتفوق ، يمكن وضع هذه المحولات أقرب إلى أحمالها ، مما يقلل من أطوال خطوط الجهد المنخفض وبالتالي خفض خسائر النقل.
  • كفاءة التكلفة: مصممة لتحمل ارتفاع درجات الحرارة تصل إلى 150 درجة مئوية، تتطلب المحولات مع العزل الممتاز أقل من الموصلات والصلب.هذا التخفيض في متطلبات المواد يؤدي إلى انخفاض التكاليف العامة وتبسيط التثبيت.
  • تحسين التحميل الهارموني: المحولات الجافة ذات العزل النومكس لديها قدرات متزايدة للتعامل مع درجات الحرارة العالية الناجمة عن الأحمال الهارمونية الثقيلة ، مما يجعلها مناسبة للتطبيقات المتطلبة.



المواصفات



النموذج
(كوا)
الجهد الأولي الجهد الثانوي علامة التبويب مجموعة الارتباط أبعاد الشكل أبعاد التثبيت   (ك*ج) أبعاد الصندوق
Bmax Dmax ± 5 (إيماكس) أ C±5 Bmax Dmax ± 5 (إيماكس)
SG-10KVA 660
400
380
200
380
220
110
36
نعم
و/أ
في السنة
D/d
360 180 305 215 140 10*20 450 360 480
SG-15KVA 360 200 335 215 155 10*20 450 360 480
SG-20KVA 420 210 350 250 170 10*20 490 400 540
SG-30KVA 420 230 380 250 190 10*20 490 400 540
SG-50KVA 680 350 550 420 220 10*20 800 510 840
SG-80KVA 750 400 620 480 250 10*20 850 510 840
SG-100KVA 780 420 650 500 250 10*20 900 550 890
SG-300KVA 180 95 185 100 75 6*14
SG-500KVA 180 95 185 100 75 6*14
SG-1000KVA 180 110 185 100 90 6*14
SG-2000KVA 230 125 205 130 100 9*16
SG-3000KVA 240 145 215 130 120 9*16
SG-4000KVA 240 155 235 130 130 9*16
SG-5000KVA 320 160 255 180 115 10*20 400 330 480
SG-6000KVA 300 165 280 180 140 10*20 400 330 480


عملية الإنتاج


معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 7

معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 8
معتمد على UL 500KVA محول ثلاثي المراحل من النوع الجاف من الفئة C الجهد المنخفض 480V إلى 220V غير مغلف 9

الأسئلة الشائعة



1س: هل يمكنني الحصول على طلب عينة؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.

2س: ما هو وقت التوصيل؟

ج: وقت العينة 3-7 أيام، ونحن عادة شحن عن طريق DHL، UPS، فيدكس، الخ. وقت الإنتاج الجماعي 7-25 أيام.

3س: كم مدة الضمان؟

ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت

4س: هل الـ OEM/ODM متاح؟

ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.

خدمات مخصصة:

a. لون مخصص ووظيفة خاصة.

ب. صندوق مخصص.

ج. طباعة شعار العميل ((MOQ: ≥ 10pcs).

d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.

5س: كيفية السيطرة على جودة المنتجات؟

ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
