| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-150/12 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

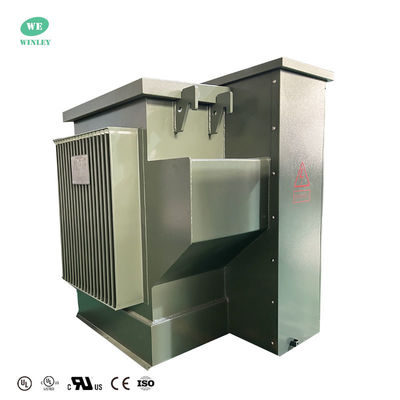

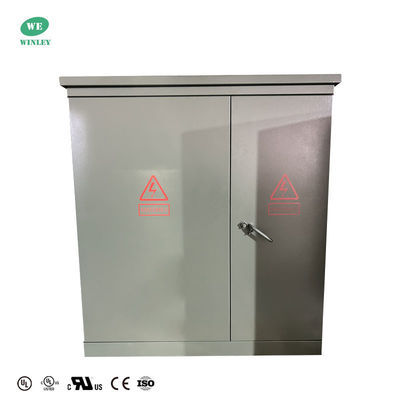

معتمد من UL 225kva محول ثلاثي المراحل مثبت على عتبة خطوة إلى 208 فولت إلى 13.8 كيلو فولتلتطبيقات الطاقة الشمسية
من الأسطح السكنية إلى التطبيقات التجارية والصناعية، وكذلك محطات الطاقة ذات المستوى العام،محولات توزيع الطاقة الشمسية من وينلي مصممة خصيصًا لأحجام مختلفة من المحولات الشمسية وتطبيقاتها الخاصة.
تم تصميم محولات الطاقة الشمسية الكهروضوئية ثلاثية المراحل من WINLEY® للعمل بشكل موثوق في ظروف بيئية متنوعة.يتم تصنيف هذه المحولات المليئة بالسائل وفقًا لقدرة توليد الطاقة الشمسية وطبقة الجهد في مجموعة التجميعوهي تتوافق مع جميع المعايير المعمول بها، بما في ذلك ANSI/IEEE، وهي مصممة للكفاءة في استخدام الطاقة.يمكن تخصيص هذه المحولات الشمسية وتخزين الطاقة مع مجموعة متنوعة من الخصائص المحددة للموقع لتحسين السلامة وتكامل النظام.
البيانات الرئيسية
| نوع المحول | صُمّم على السطح، |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | العملية التدريجية |
| المرحلة | ثلاث مراحل |
| السعة | 225 كيلوواط |
| مجموعة المتجه | (إين) |
| الجهد الأولي | 208Y/120 |
| الجهد الثانوي | 13800GrdY/7968 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق (نموذجي) | 5. 75% |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| الأبعاد* | 61''-W x 54''-D x 69''-H |
| الوزن الإجمالي (المليء بالسائل) * | 3,637 باوند |
| الكفاءة % | 99.00% |
| لا فقدان الحمل (في واط) | +/- 990 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 3600 واط |
الرسومات التقنية

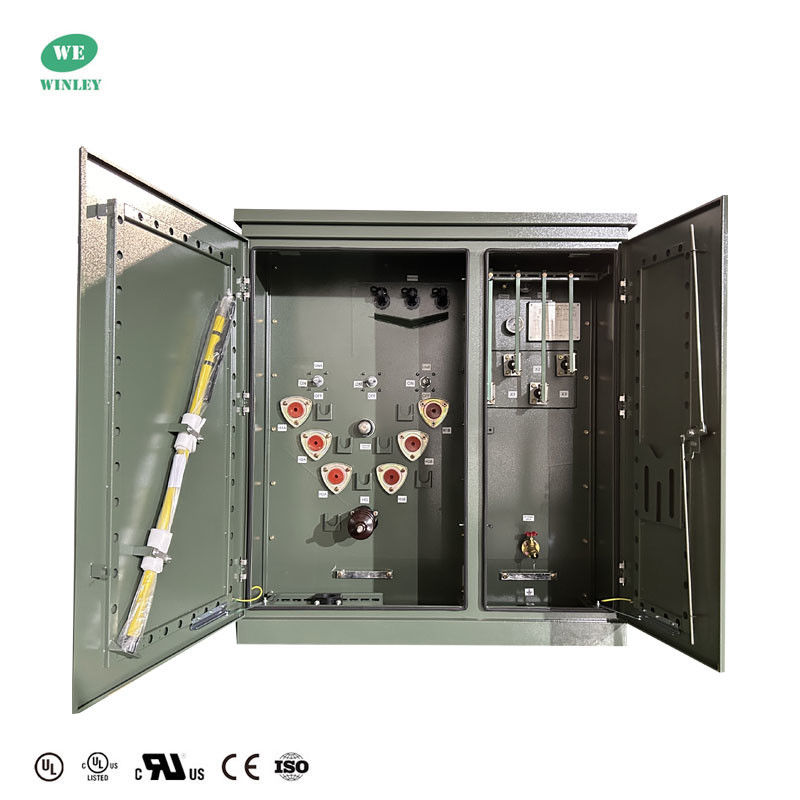

هيكل المحول الشمسي
يشبه هيكل المحولات الشمسية إلى حد كبير هيكل المحولات التقليدية ، والتي تتكون أساسا من خزان ، والقلب الحديدي ، والتلفات ، والشحنات.لا يمكن استخدام محولات توزيع الطاقة التقليدية للمحولات الشمسية بسبب متطلبات التطبيق المحددةوبالتالي ، فإن التخصيص ضروري ، مع الأخذ بعين الاعتبار الطبيعة الفريدة وتكنولوجيا المحول والخصائص التشغيلية لمحطات الطاقة الشمسية.
المواصفات
| مواصفات المنتج | ||||||||
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
| 75 | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
التصنيفات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
