| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-1000/13.8 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

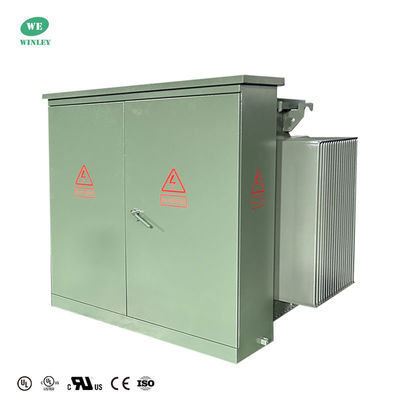

1000 كيلو فولت محول توزيع مغطى بالزيت ثلاثي المراحل 13.8 كيلو فولت إلى 480 فولت مع شهادة UL
لماذا اخترنا
قدرات التصميم

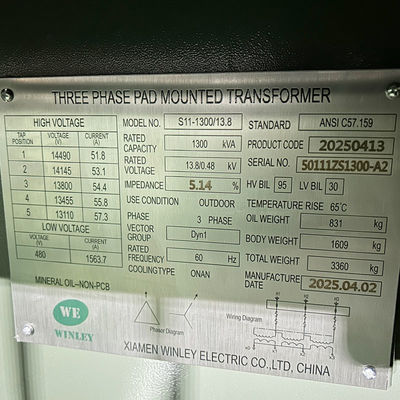

البيانات الرئيسية
| لا، لا، لا | تفاصيل | الوحدة | المواصفات |
| 1 | النوع | ~ | محمول على علبة، تغذية شعاعية |
| 2 | السعة الاسمية | kVA | 1000 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأساسي | V | 13800 |

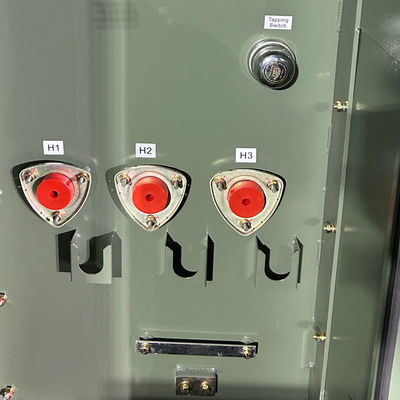

| 5 | الإنهاء الأساسي | ~ | فئة 15kV، BIL95kV، 200A جيد |
| 6 | الجهد الثانوي | V | 480Y/277 |

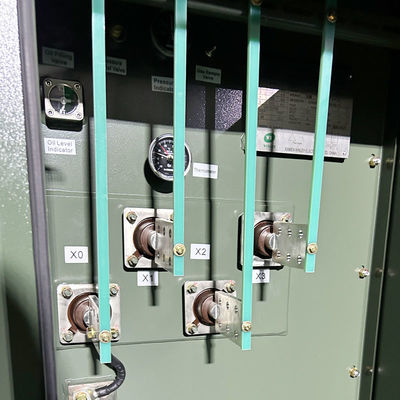

| 7 | اتصال ثانوي | ~ | 6 حفرة |
| 7 | نوع النقر | ~ | التنصت خارج الدائرة |
| 8 | نطاق التقط | % | ± 2 * 2.5٪ |
| 9 | طريقة التبريد | ~ | أونان |
| 10 | التردد المسموح به | هرتز | 60 |
| 11 | مجموعة المتجهات | ~ | دين1 |
| 12 | فئة العزل | ~ | A (105°C) |
| 13 | ارتفاع الحرارة | ك | 65 |
| 14 | خسارة خارج الحمل | W | 1150 |
| 15 | خسارة الحمل (85 درجة مئوية) | W | 9800 |
| 16 | عائق | % | 4.0~60 |
| 17 | مواد التلف | ~ | الألومنيوم |
| 18 | مادة الأساس | ~ | فولاذ السيليكون |
| 19 | مواد التبريد | ~ | زيت معدني |
| 20 | مواد السكن | ~ | الفولاذ المغلف (لون "مونسيل بيل" الأخضر) |
| 23 | حالة الخدمة | ~ | داخل أو خارج |
| 24 | مستوى سطح البحر | م | ≤1000 |
| 25 | المعيار | ~ | (إي إي إي سي 57)159 |
الرسومات التقنية

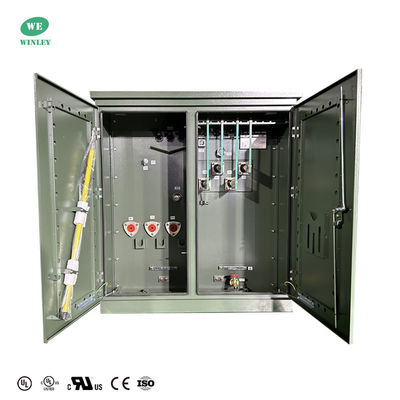

الهيكل
محولات (وينلي) ذات ثلاث مراحل ذات غطاء زيت قوية وموثوقة ومصممة مع مراعاة البيئةهذه المحولات توفر موثوقية محسنة وحماية ضد فشل المعدات الحرجة.
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
التطبيق
تعد محولات القيادة جزءًا أساسيًا من شبكات التوزيع الحديثة وتستخدم في أنظمة الطاقة التوزيعية تحت الأرض الحديثة.أنها توفر توزيع الطاقة بكفاءة وموثوقية في مجموعة متنوعة من البيئاتوهي تستخدم على نطاق واسع في منطقة الأمريكتين بسبب متانتها وسهولة الصيانة وخصائص السلامة.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
