| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-500/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

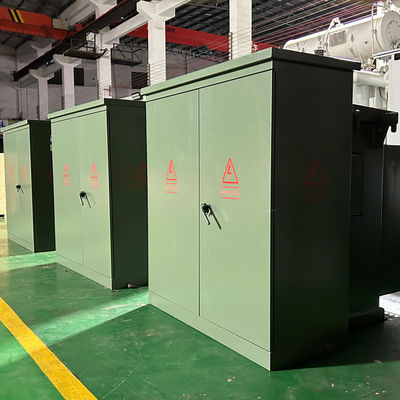

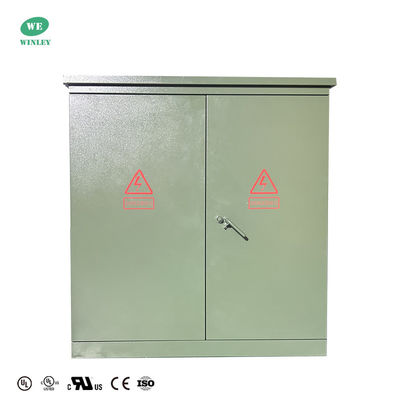

500 كيلو فاو ثلاثي المراحل منصة تركيب زيت المحول مغطى لتوزيع الطاقة السكنية 12.47 كيلو فولت مع UL / cUL مدرجة
محولات التوزيع ثلاثية المراحل المثبتة على علب زيتية قوية وموثوقة ومصممة مع مراعاة البيئةهذه المحولات توفر موثوقية محسنة وحماية ضد فشل المعدات الحرجةانخفاض تكاليف التشغيل وانبعاثات الحرارة من هذه المحولات تجعلها خيار مثالي لمجموعة واسعة من التطبيقات.
لماذا اخترنا
البيانات الرئيسية
| السعة | 500 كيلوواط |
| المرحلة | ثلاث مراحل |
| نوع تغذية المحول | تغذية الحلقة |
| مجموعة المتجه | YYn0 |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 208Y/120 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | الفئة E |
| فئة التبريد | KNAN |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الأبعاد* | 60 واط × 66 واط × 67 واط |
| الوزن الإجمالي (المليء بالسائل) * | 4902 باوند |
| الكفاءة % | 99.15% |
| لا فقدان الحمل (في واط) | +/- 690 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 4,950 واط |
هيكل المنتج

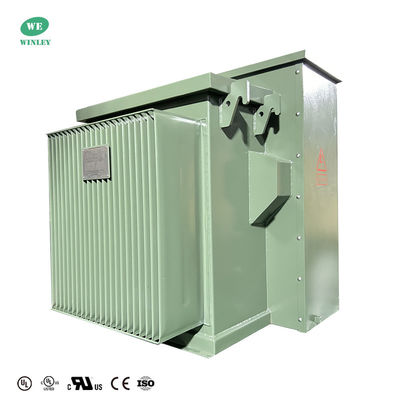

1) جزء المحول وجزء خزانة التحكم من الإصدار الأمريكي، حيث أن جزء المحول هو هيكل مغلق بالكامل،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.

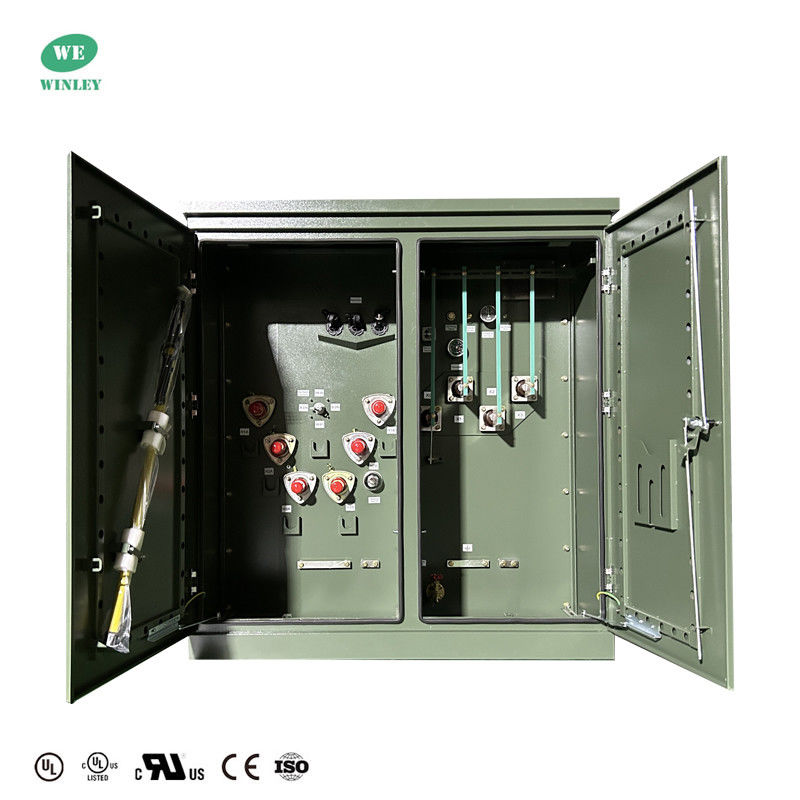

2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.

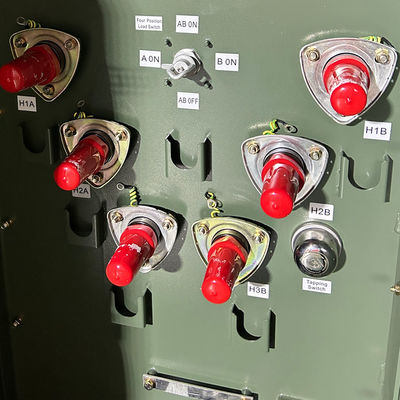

3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، وموقف للبرق، ومقبض تشغيل مفتاح الحمل، ومقبض مفتاح الصنبور غير الإثارة، والصمام اللاصق، وصمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مبادلات الصنبور إيقاف الإثارة، مصابيح الشبكة، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم توصيل كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات.
4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلاً عن عدادات الطاقة الكهربائية، أمتار وفولتمتر،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.
الرسومات التقنية
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
التصنيفات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-500/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
500 كيلو فاو ثلاثي المراحل منصة تركيب زيت المحول مغطى لتوزيع الطاقة السكنية 12.47 كيلو فولت مع UL / cUL مدرجة
محولات التوزيع ثلاثية المراحل المثبتة على علب زيتية قوية وموثوقة ومصممة مع مراعاة البيئةهذه المحولات توفر موثوقية محسنة وحماية ضد فشل المعدات الحرجةانخفاض تكاليف التشغيل وانبعاثات الحرارة من هذه المحولات تجعلها خيار مثالي لمجموعة واسعة من التطبيقات.
لماذا اخترنا
البيانات الرئيسية
| السعة | 500 كيلوواط |
| المرحلة | ثلاث مراحل |
| نوع تغذية المحول | تغذية الحلقة |
| مجموعة المتجه | YYn0 |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 208Y/120 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | الفئة E |
| فئة التبريد | KNAN |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الأبعاد* | 60 واط × 66 واط × 67 واط |
| الوزن الإجمالي (المليء بالسائل) * | 4902 باوند |
| الكفاءة % | 99.15% |
| لا فقدان الحمل (في واط) | +/- 690 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 4,950 واط |
هيكل المنتج
1) جزء المحول وجزء خزانة التحكم من الإصدار الأمريكي، حيث أن جزء المحول هو هيكل مغلق بالكامل،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.
2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.

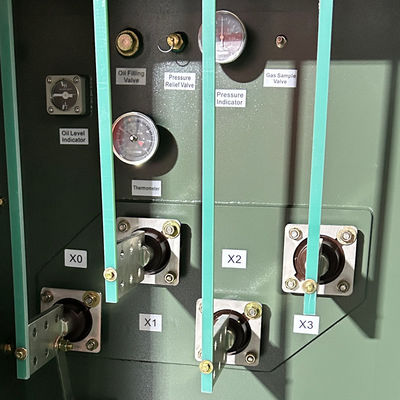

3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، وموقف للبرق، ومقبض تشغيل مفتاح الحمل، ومقبض مفتاح الصنبور غير الإثارة، والصمام اللاصق، وصمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مبادلات الصنبور إيقاف الإثارة، مصابيح الشبكة، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم توصيل كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات.
