محول نوع الزيت
>

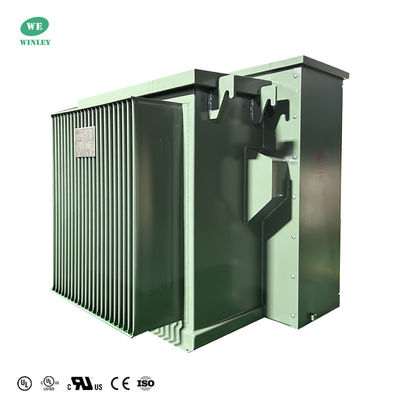

UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية

UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية

الاسم التجاري: WINLEY
رقم الطراز: ZGS-500/34.5
الـ MOQ: وحدة 1
السعر: $5000-$150000
تفاصيل التعبئة: علبة من الخشب المقاوم
شروط الدفع: T/T
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
UL/cUL,CE,ISO
النوع:
شنت لوحة، تغذية شعاعي
السعة:
500 كيلو فولت أمبير
الجهد الأولي:
34500GrdY/19920
الجهد الثانوي:
208 سنة / 120
التكرار:
60 هرتز
تصنيف العزل:
عزل الفئة E.
المعيار:
DOE 2016, CSA, ANSI,IEEE
شهادة UL/CUL:
أول-US-2431836-0، أول-CA-2423202-0
القدرة على العرض:
1000 مجموعة / شهر
إبراز:

المحول المثبت على عتبة 3 مراحل,المحول المثبت على عتبة معتمد من UL,المحول المثبت على عتبة 500 كيلوواط

,

UL Certified Pad Mounted Transformer

,

500Kva Pad Mounted Transformer

وصف المنتج

UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية





ملخص



المحول الثلاثي المرحلي المثبت على علبة يغمس مفتاح الحمل والصمام على جانب الجهد العالي للمحول مع قلب وملفوفات المحول في خزان الزيت نفسه ،لديها مزايا الهيكل المتقدمأداء موثوق به، وفورات الطاقة وخفض الاستهلاك، الاستخدام المرن، القدرة القوية على التكيف، والمزايا الاقتصادية.

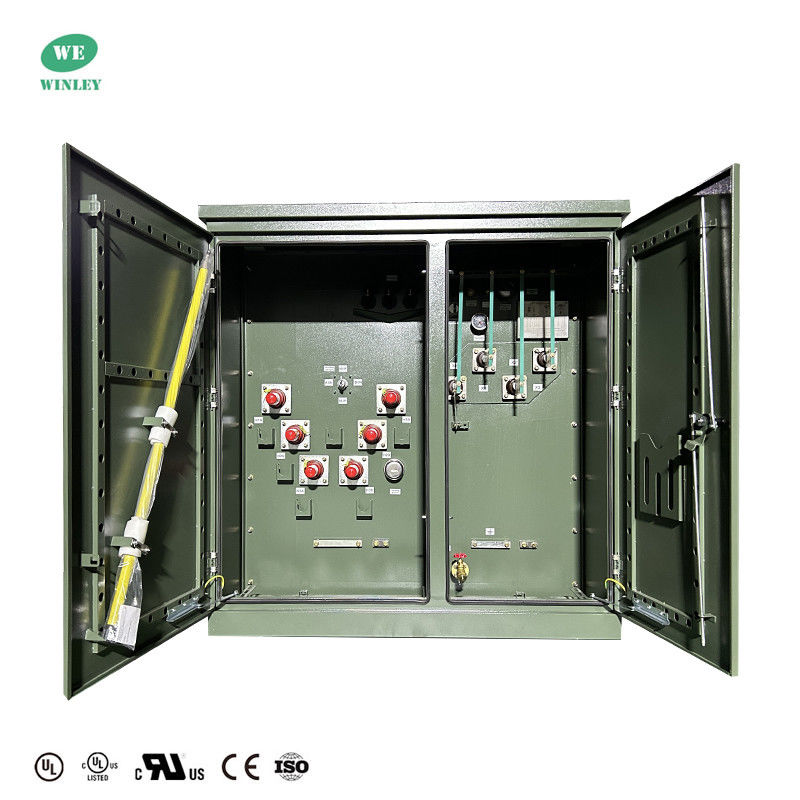

UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية 0

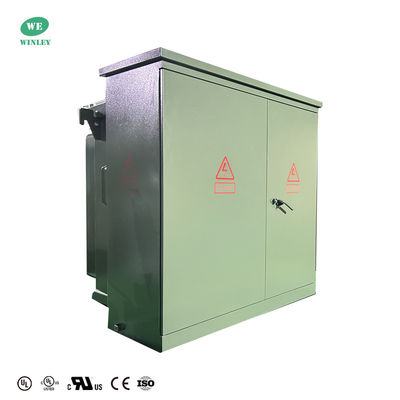

UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية 1



لماذا اخترنا



  1. تنتج WINLEY مجموعة كاملة من المحولات المثبتة على منصات ثلاثية المراحل بقدرة 45kva-5500KVA وجهد يصل إلى 34.5KV. تلبي المنتجات أو تتجاوز معايير DOE 2016 ،IEEE/ANSI، CSA، IEC، NEMA، الخ
  2. المحول الثلاثي المرحلي المثبت من قبل WINLEY حصل على شهادة UL/cUL (رقم الشهادة: UL-US-2431836-0, UL-CA-2423202-0)ويمكن أن تتقدم بطلب للحصول على UL (إذن الشريك) وفقا لمتطلبات العملاء.
  3. منتجاتنا يتم تصديرها إلى أمريكا الشمالية، أمريكا الجنوبية، الفلبين وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج،خدمة ما بعد البيع المهنية والموثوق بها، ويمكن تسليم البضائع بسرعة في غضون 7-35 يوما.



البيانات الرئيسية





المرحلة ثلاث مراحل
السعة 500 كيلوواط
مجموعة المتجه (إين)
الجهد الأولي 34500GrdY/19920
فئة الجهد الأساسي فئة 35 كيلو فولت
البيان الأساسي 150 كيلو فولت
الجهد الثانوي 208Y/120
التكرار 60 هرتز
ارتفاع درجة الحرارة 65 درجة مئوية
تصنيف العزل فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت
فئة التبريد KNAN؛ التبريد الذاتي
مادة التلف النحاس
تصنيف الحجرة خزانة الأسلاك المقاومة للطقس NEMA 3R، خزانة مغلقة
الكفاءة % 99.10٪
لا فقدان الحمل (في واط) +/- 695 واط
فقدان الحمل الكامل (بالواط) عند 100% +/- 4,950 واط





الخصائص القياسية



• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالية الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• محول الصنابير مع (2) 2.5% الصنابير كاملة السعة فوق وأقل من الاسمية.
• فتحة يد واحدة 10×18× (أو 14×25×) في غطاء خزان المحول.
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقاً لأحدث معايير ANSI



UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية 2



الأداء



  1. آمنة وموثوقة: يستخدمون حماية عازلة فعالة ومعدات إبعاد الحرارة، مع بنية خزانة الكابلات المصممة بشكل جيد لضمان السلامة والموثوقية. لديهم قدرة عالية على الإفراط،يسمح بثنائي زيادة في الحمل لمدة ساعتين و 1.6 مرات الإفراط في الشحن لمدة 7 ساعات دون التأثير على عمرهم
  2. الاتصالات المريحة: يسهل استخدام سدادات الكوع توصيل كابلات الدخول عالية الجهد، مما يسمح بعمليات التوصيل والإيقاف تحت الطاقة.
  3. قدرة دفاع قوية: يمكنهم مقاومة الذروات الفورية للكهرباء بشكل فعال، مما يحمي معدات الطاقة من التلف. كما يحتويون على حماية الضامن المزدوج:ضامن الإدراج (BAY-o-NET):فيوز ذو حساسية مزدوجة (الحرارة والتيار) يحمي من أخطاء الدائرة القصيرة على الجانب الثانويفيوز حماية الحد من التيار الاحتياطي (ELSP): يحمي من الأخطاء داخل المحول وجانب الجهد العالي.
  4. مصدر طاقة مرن: يمكن أن تكون إما من نوع المحطة أو من نوع شبكة الحلقة ، مما يسمح للمحول بإمداد الطاقة إلى آخر ، مما يعزز مسافة إمداد الطاقة وموثوقيتها.
  5. توفير الطاقة وحماية البيئة: مصممة مع كفاءة الطاقة وحماية البيئة في الاعتبار.





الرسومات التقنية



UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية 3



المواصفات



الطاقة المسجلة
(KVA)
الجهد العالي
(KV)
الجهد المنخفض
(V)
خسارة بدون حمولة
(و)
الخسارة أثناء الحمل
(و)
الطول
(ملم)
عمق
(ملم)
العرض
(ملم)
الوزن
(بالكيلوغرام)
الوزن
(بالجنيهات)
75 كيلوواط 34.5 كيلو فولت
4.160 كيلو فولت
12.47 كيلو فولت
13.2 كيلو فولت
13.8 كيلو فولت
24940GrdY/14400
1247 جريدي/7200
4160GrdY/2400
أو غيرها
277 فولت
347 فولت
480 فولت
600 فولت
120/240 فولت
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150KVA 280 2200 1530 980 1510 989 2180
300KVA 480 3650 1680 1080 1660 1415 3119
500KVA 680 5100 1790 1160 1810 1905 4200
750KVA 980 7500 2030 1300 2030 2755 6074
1000KVA 1150 10300 1854 1549 1651 3235 7132
1500KVA 1640 14500 2150 1570 2210 5835 12864
2000KVA 2160 20645 2220 1600 2380 6430 14175
2500KVA 2680 23786 2330 1650 3070 8865 19544
3000KVA 3300 30300 2460 1850 3260 11300 24912
3735KVA 4125 37875 2680 2060 4080 14400 31746





اختبارات المصنع



  • اختبار مقاومة التلف
  • اختبار مقاومة العزل
  • اختبار خطأ نسبة الجهد
  • اختبار مقاومة الدائرة القصيرة
  • اختبار الخسارة بدون حمولة
  • اختبار فقدان الحمل (واط)
  • اختبار مقاومة الجهد المحفز
  • الجهد المصدر منفصل مقاومة الاختبار
  • اختبار سلامة الضغط



عملية الإنتاج



UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية 4

UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية 5

UL معتمد 3 مرحلة منصة تركيب محول زيت غمر 500Kva 34.5KV إلى 208Y الموتى المقدمة حلقة التغذية 6



الأسئلة الشائعة



1س: هل يمكنني الحصول على طلب عينة؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.

2س: ما هو وقت التوصيل؟

ج: وقت الإنتاج الجماعي 15-25 يوما.

3س: كم مدة الضمان؟

ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت

4س: هل الـ OEM/ODM متاح؟

ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.

خدمات مخصصة:

a. لون مخصص ووظيفة خاصة.

ب. صندوق مخصص.

(ج) طباعة شعار العميل.

d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.

5س: كيفية السيطرة على جودة المنتجات؟

ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
