| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-37.5/13.8 |
| الـ MOQ: | 1unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

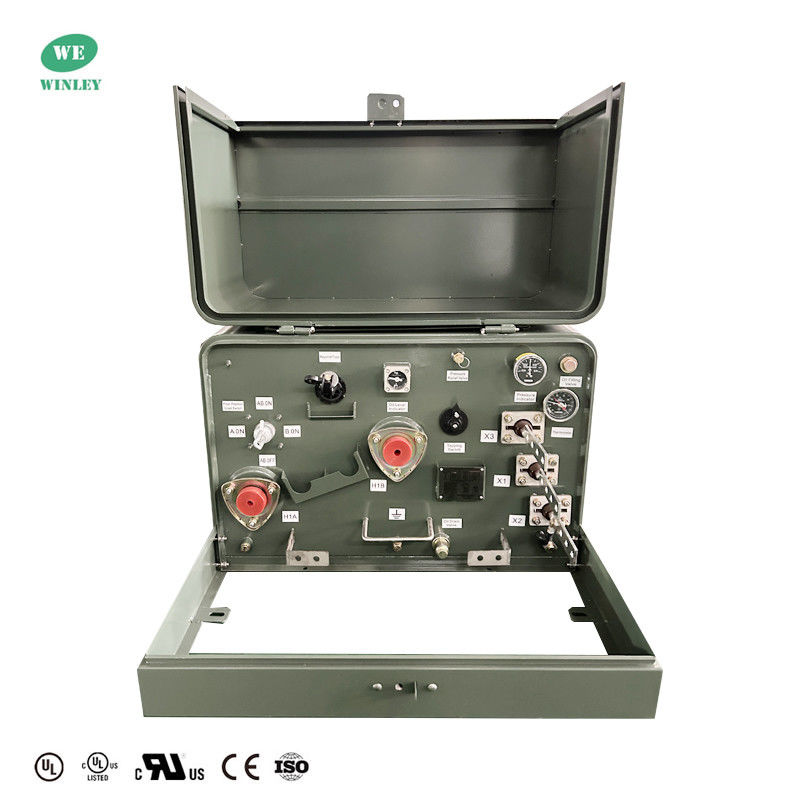

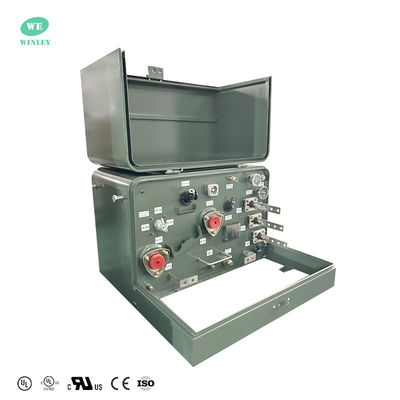

UL 37.5KVA 13800V إلى 240/120V محول توزيع غمر بالزيت محول مثبت على منصة مرحلة واحدة
المحول المثبت على منصة واحدة هو محول توزيع غارق في الزيت. تم تصميم المحول التقليدي في غلاف من نوع مربع. له خصائص الحجم الصغير والوزن الخفيف ،ضوضاء منخفضة، انخفاض الخسارة والسلامة والموثوقية. وهو يستخدم على نطاق واسع في الأحياء السكنية، والمراكز التجارية والمستشفيات والحدائق والمدارس، الخ
المحولات التي يتم تركيبها على علبة مرحلة واحدة يتم تبريدها ذاتياً ، وتتوفر في حلقة أو تغذية شعاعية ، وتمتلك واجهة ميتة. تلبي أو تتجاوز معايير ANSI / CSA / IEEE.
لماذا اخترنا
1محول وينلي أحادي المرحلة حصل على شهادة UL / cUL ، بقدرة 10-333KVA وجهد يصل إلى 34.5KV
2تم تصميم المنتجات وفقًا لمعايير متعددة وتلبي أو حتى تتجاوز معايير DOE 2016 ، IEEE ، ANS ، CSA ، IEC ، NEMA ومعايير أخرى.
3قدرة التسليم الشهرية هي أكثر من 800 وحدة، ويمكن تحقيق تسليم سريع في غضون 4 أسابيع.
البيانات الرئيسية
| نوع المحول | صلبة، من النوع II |
| نوع تغذية المحول | تغذية الحلقة |
| القطبية | مادة مضافة |
| المرحلة | مرحلة واحدة (تتصل بشبكة كهربائية ثلاثية المراحل) |
| السعة | 37.5 كيلو إف إيه |
| مجموعة المتجه | II6 |
| الجهد الأولي | 13800GrdY/7968 |
| الجهد الثانوي | 240/120 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| الأبعاد* | 33.2''-W x 39.5''-D x 25.0''-H |
| الوزن الإجمالي (المليء بالسائل) * | 969.14 باوند |
الرسم
خصائص الأداء
• تلبي أو تتجاوز معايير ANSI® و IEEE® و NEMA®
• تلبي معيار كفاءة الطاقة من وزارة الطاقة 10 CFR الجزء 431 لمحولات التوزيع
• طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C5712المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
• الامتثال الكامل لمعيار IEEE C57.12متطلبات سلامة الحجرة في المعيار.28TM-2005
• لوحة اسم محفورة بالليزر
• أحكام رفع الفولاذ المقاوم للصدأ
• أحكام تربط الخزان
• جهاز تخفيف الضغط التلقائي
• الزيت المعدني الكهربائي
• باب معلّق بمسامير وبراميل من الفولاذ المقاوم للصدأ
• جيب قفل عائم لسهولة الموازنة
• قفل الباب من الفولاذ المقاوم للصدأ
• إعدادات ملء وتصريف الزيت
• عتبة قابلة للإزالة
• غطاء خزان مقبّب
• آبار البوشينغ عالية الجهد - 200 A
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
التصنيفات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
