| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-500/8.3 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

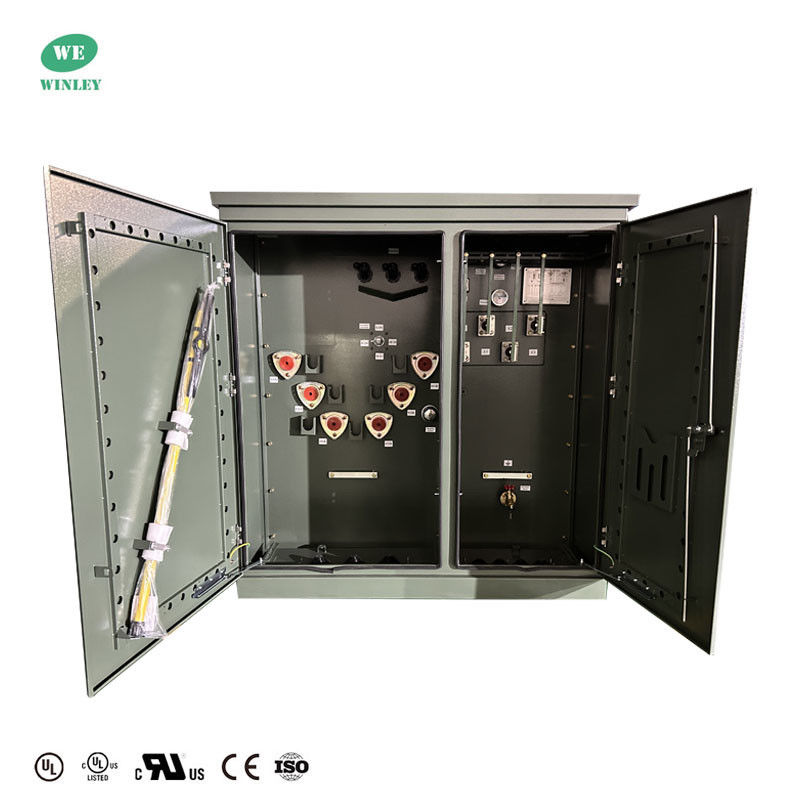

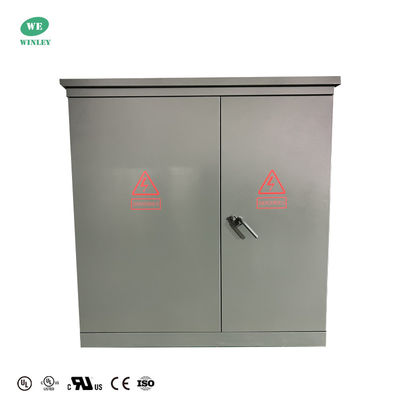

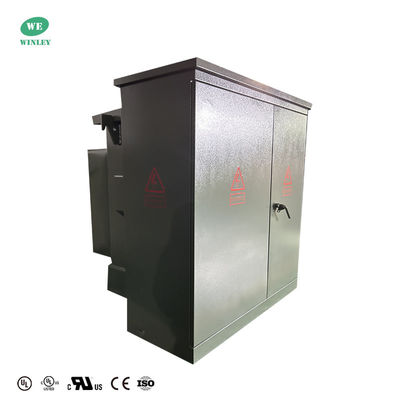

500 كيلوواط محول مثبت على عتبة ثلاثية المراحل 8320 فولت إلى 480Y/277 إمدادات حلقة المعايير ANSI/IEEE
تقدم وينلي خطًا كاملًا من المحولات المثبتة على علب ثلاثية المراحل المملوءة بالسائل والتي تلبي معايير ANSI® / IEEE® المعمول بها وحصلت على شهادة UL / cUL.مع التوترات العالية تصل إلى 34.5 كيلو فولت ومصطلحات تصل إلى 5،000 كيلو فاوات ، وهي مناسبة لحالات عالية الجهد والقدرة الكبيرة ، مثل محطات الطاقة الفرعية ، واستهلاك الطاقة الصناعية ، وما إلى ذلك.المحولات المغمورة بالزيت لديها أداء واستقرار أفضل.
البيانات الرئيسية
| نوع المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 500 كيلوواط |
| مجموعة المتجه | YYN0 |
| الجهد الأولي | 8320GrdY/4800 |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 56 ديبا |
| الأبعاد | 69''W × 63''D × 60'H |
| الوزن | 4850 باوند |
الخصائص القياسية
1التبديل الأساسي
1) 5-الموقف تغيير الضربة.
2)4 وضع مفتاح وقف الحمل، يمكن تشغيله على عصا ساخنة ويسمح بالمرونة في الإصلاح والصيانة.
2.إنهاء الاتصال
1) يتم توصيل كابلات الطاقة الأساسية بموصلات الكوع.
2) آبار التشغيل المشددة خارجيًا مع إدخالات وقف الحمل.
3) أجهزة كسر الحمل أو غير كسر الحمل.
3. الإنهاء الثانوي
المقابس المشددة خارجيا مع NEMA 4-حفرة، 6-حفرة. 8-حفرة، 10 حفرة أو 12 حفرة البراغي ، دعامات البراغي متاحة.
4جهاز حماية
1) مصابيح البهام مصابيح الحد من التيار الجزئي.
2) جهاز تخفيف الضغط التلقائي.
3) مقياس مستوى النفط.
4) مقياس درجة حرارة الزيت.
5) مقياس الفراغ للضغط.
6) صمام تصريف مع عينة.
7)فئة التوزيع، معدات إيقاف أكسيد المعادن، 3-36 كيلو فولت.
8)فئة التوزيع، مصابيح الصمام، 3-27 كيلو فولت.
الرسومات التقنية
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
الظروف البيئية للاستخدام العادي
الارتفاع: لا يزيد عن 1000 متر.
درجة الحرارة المحيطة: لا تزيد عن +40 درجة مئوية، ولا تقل عن -25 درجة مئوية، والفارق في متوسط درجة الحرارة اليومي لا يزيد عن 35 درجة مئوية، والفارق في متوسط درجة الحرارة السنوي لا يزيد عن 20 درجة مئوية.
سرعة الرياح لا تتجاوز 35 متر في الثانية.
لا يوجد خطر الانفجار في موقع التثبيت، ولا يوجد تآكل كيميائي واهتزاز شديد.
طريقة التبريد: تبريد الهواء الطبيعي (AN).
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
