| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-50/22.8 |
| الـ MOQ: | 1unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

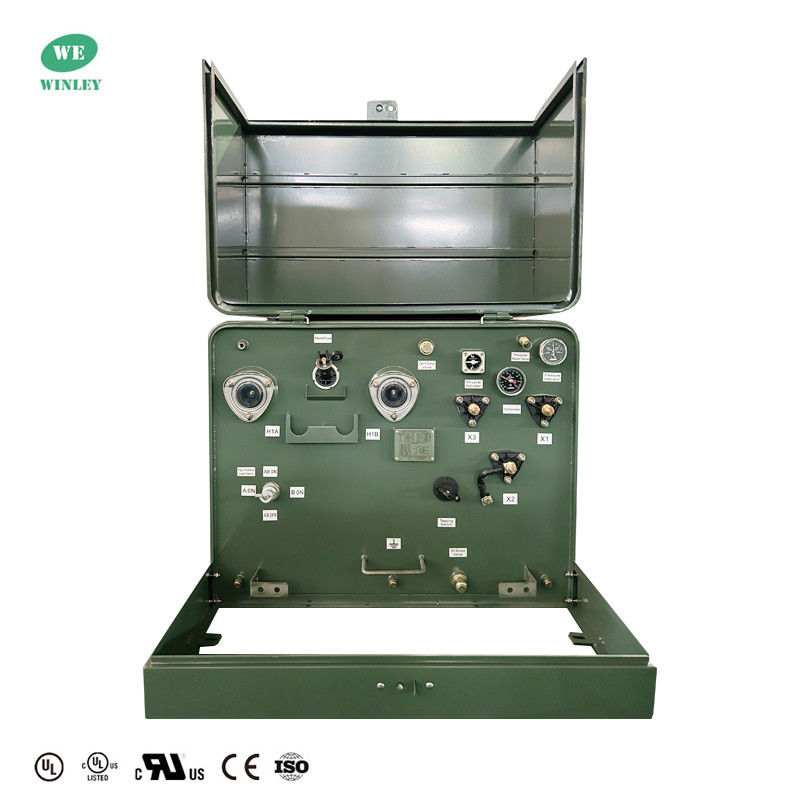

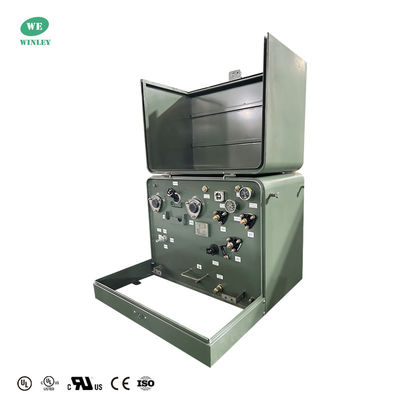

محول توزيع 50 كيلوواط واحد المرحلة مثبت على منصة 22860GrdY/13200 معيار IEEE/ANSI/DOE 2016
لماذا اخترنا
1محول وينلي أحادي المرحلة حصل على شهادة UL / cUL ، بقدرة 10-333KVA وجهد يصل إلى 34.5KV
2تم تصميم المنتجات وفقًا لمعايير متعددة وتلبي أو حتى تتجاوز معايير DOE 2016 ، IEEE ، ANS ، CSA ، IEC ، NEMA ومعايير أخرى.
3قدرة التسليم الشهرية هي أكثر من 800 وحدة، ويمكن تحقيق تسليم سريع في غضون 4 أسابيع.
البيانات الرئيسية
| نوع المحول | صلبة، من النوع I |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية شعاعية |
| المرحلة | مرحلة واحدة |
| السعة | 50 |
| مجموعة المتجه | II6 |
| الجهد الأولي | 22860GrdY/13200 |
| الجهد الثانوي | 240/120 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| الكفاءة | 99.15% |
| لا فقدان الحمل (في واط) * | +/- 170 واط |
| خسارة الحمل (بواط) * | +/- 640 واط |
سمة المنتج
1) طلاء خزان المحول المثبت على علبة واحدة من المراحل يتجاوز C57 ،12.8 و C5712.29الامتثال الكامل لمعيار IEEE C5712.28 معايير سلامة الحجرة
2) اثنين من الآبار العالمية عالية الجهد المشددة من الخارج للعمل في التغذية الحلزونية أو آبار واحدة مشددة من الخارج للعمل في التغذية الشعاعية.
3) ثلاثة أجهزة التشغيل المنخفضة الجهد المشددة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة.
4) أجهزة التثبيت في البوشينغ؛ الجزء السفلي من حجرة الزيت.
5) أجهزة رفع من الفولاذ المقاوم للصدأ ذات الخيوط والتي يتم تركيبها بالسلسلة.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني من نوع الكهرباء مع مثبط أكسدة.
8) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الفولاذ المقاوم للصدأ.
9) أسطح فوقية مغطاة على غطاء الغطاء و حجرة الزيت لمنع احتباس المياه
10) سدادة ملء الزيت/سدادة مستوى الزيت؛ سدادة تصريف الزيت؛ أحكام ترسانة الخزان.
11) تجمع قفل مقاوم للتآكل مع مخرط أمان مع رأس خمسية مقيدة ، ومحبة عائمة وإعداد قفل.
الرسم
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
