| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-75/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

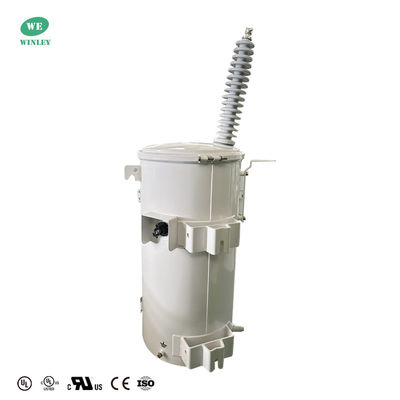

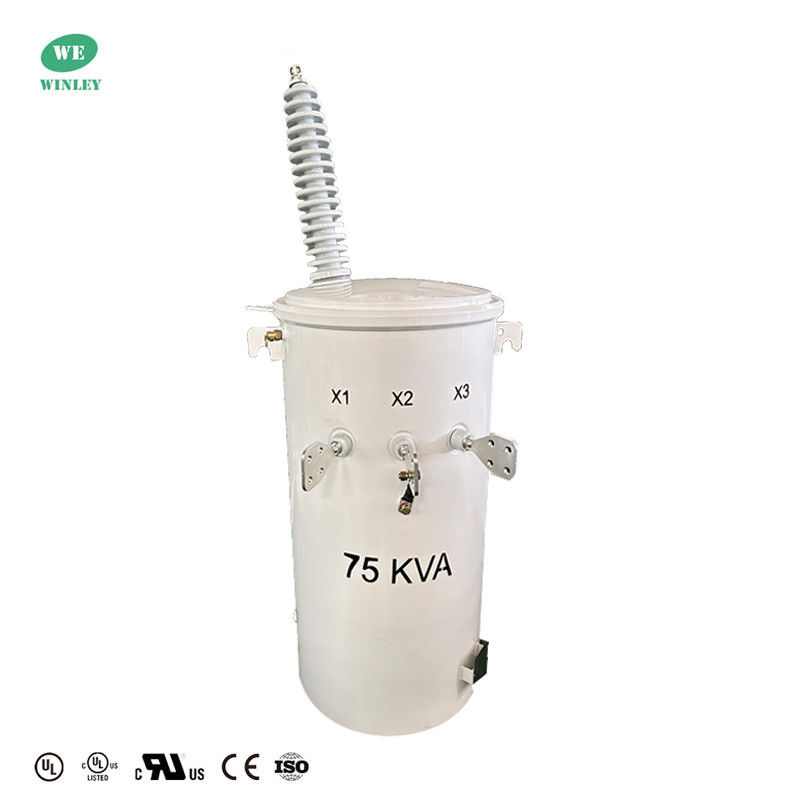

75 كيلو فيتز واحد المرحلة قطب مثبت موزع المحول زيت غمر 12470V 304SS خزان سائل مليء
قدرات تصميم المحولات ذات الطور الواحد
المواصفات التقنية للمحول المثبت على قطب واحد
| المرحلة | مرحلة واحدة |
| السعة | 75 كيلوواط |
| الجهد الأولي | 34500GrdY/19920 |
| البيان الأساسي | 200 كيلو فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الكفاءة | 98. 80% |
| لا فقدان الحمل (في واط) | +/- 185 واط |
| خسارة الحمل الكامل (في واط) | +/- 754W |
المحول المثبت على قطب واحدالسمة
المحول المثبت على قطب واحدرسومات المنتج
السمات الرئيسية:
* خيار متاح من سائل FR3 لزيادة السلامة من الحرائق أو زيت معدني الكهرباء
* تلبي أو تتجاوز معايير الصناعة بما في ذلك ANSI و NEMA و DOE كفاءة الطاقة
* تم تصميمها مع تصميم النوع المتشابك من قبل EPRI لمقاومة أكبر لارتفاعات الجهد المنخفضة
* البوليمر منخفضة الجهد المقابس هي القياسية في 5-50 kVA
* النواة والملفات المصممة لتحقيق موثوقية عالية ومعدلات فشل حقل منخفضة: متوفرة في الفولاذ الكهربائي أو غير المتحرك الموجه نحو الحبوب
* تصميم غطاء مقبّب وشريط غطاء تشكيل توفر زيادة القدرة على مقاومة الضغط، والقضاء على الزائدة من البوشينغ وتحسين الاحتفاظ الغطاء
* تصميم البوشينغ عالية الجهد يحسن حماية الصمامات والختم
*يمكن تكوينها مع مواصفات خدمة المرافق الريفية (RUS)
المحول المثبت على قطب واحدالمواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE/CSA | 10.0-4.5% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
التصنيفات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
