| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-25/15 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

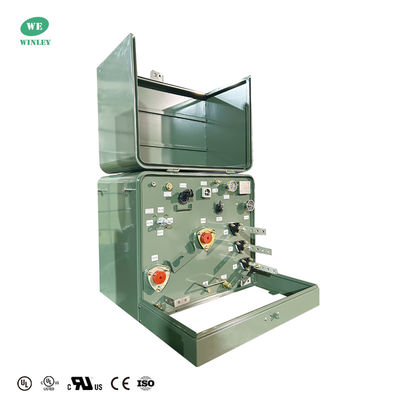

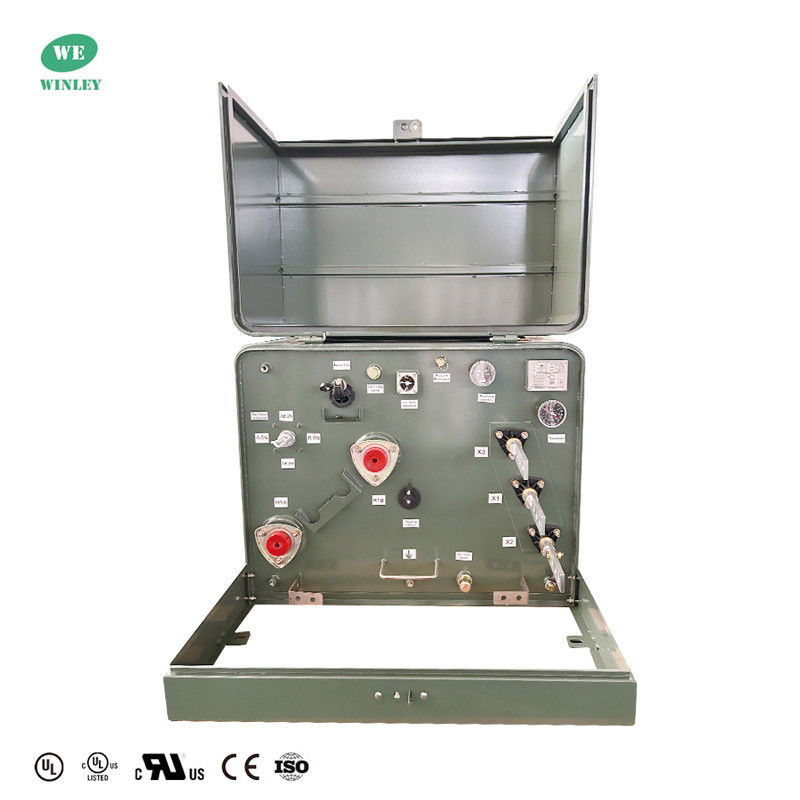

UL / cUL مدرجة 167kVA محول ثابت على عتبة مرحلة واحدة 13800V إلى 120V محول توزيع غارق في الزيت معايير ANSI IEEE
المحول المثبت على عتبة واحدة، المعروف أيضًا باسم المحول السكني، هو هيكل مضغوط ومغلق مصمم للتركيب في الهواء الطلق. المحول هو هيكل مغلق،ومرافق الجهد العالي والمنخفض مثبتة جنبا إلى جنب في حجرة مدخل الكابلتحتوي خزان المحول على غطاء واقي للصمغ. تستخدم مقصورة مدخل الكابل قفلًا وفقاً لمعيار ANSI C57.12.28 لتثبيت الوحدة. المحول السكني مقاوم للتلاعب ومقاوم للطقس. المحول المثبت على منصة مرحلة واحدة من وينلي يتوافق تماما ويتجاوز ANSI ، DOE ، IEEE ،ومعايير CSAمع قائمة UL / CUL ، CSA.
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| نوع تغذية المحول | تغذية الحلقة |
| السعة | 167 كيلوواط |
| مجموعة المتجه | II6 |
| الجهد الأولي | 13800GrdY/7968 |
| الجهد الثانوي | 120/240 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | العزل الطبقة E |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر أو أقل |
| المواد الأساسية | الصلب الموجه للحبوب |
| الكفاءة | 99.10٪ |
| لا فقدان الحمل (في واط) * | +/- 450 واط |
| خسارة الحمل (بواط) * | +/- 1,825 واط |
| خسارة الحمل الإجمالية (في واط) * | +/- 2,288W |
الرسم
خصائص الأداء
• تلبي أو تتجاوز معايير ANSI® و IEEE® و NEMA®
• تلبي معيار كفاءة الطاقة من وزارة الطاقة 10 CFR الجزء 431 لمحولات التوزيع
• طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C5712المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
• الامتثال الكامل لمعيار IEEE C57.12متطلبات سلامة الحجرة في المعيار.28TM-2005
• لوحة اسم محفورة بالليزر
• أحكام رفع الفولاذ المقاوم للصدأ
• أحكام تربط الخزان
• جهاز تخفيف الضغط التلقائي
• الزيت المعدني الكهربائي
• باب معلّق بمسامير وبراميل من الفولاذ المقاوم للصدأ
• جيب قفل عائم لسهولة الموازنة
• قفل الباب من الفولاذ المقاوم للصدأ
• إعدادات ملء وتصريف الزيت
• عتبة قابلة للإزالة
• غطاء خزان مقبّب
• آبار البوشينغ عالية الجهد - 200 A
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
التصنيفات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
