| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-125/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
المحول المثبت على منصة مرحلة واحدة 125Kva 12470V محول الطاقة الكهربائية سعر المصنع يلبي معايير ANSI / IEEE CSA
يلبي المحول المثبت على عجلة 125 كيلو فاو / يتجاوز تصنيفات كفاءة DOE 2016 مع UL / cUL المدرجة.يمتلك فريق WINLEY Transformer خبرة واسعة في مشاريع المحولات داخل سوق أمريكا الشماليةخدماتهم قابلة للتكيّف لتتناسب مع متطلبات المحولات الخاصة بـ 100 كيلو فاو.
البيانات الرئيسية للمحول المرفق على منصة مرحلة واحدة
| نوع المحول: | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول: | تغذية الحلقة |
| القطبية: | مادة مضافة |
| المرحلة: | مرحلة واحدة (تتصل بشبكة كهربائية ثلاثية المراحل) |
| السعة: | 125 كيلوواط |
| مجموعة المتجه: | II6 |
| الجهد الأساسي: | 12470GrdY/7200 |
| الجهد الثانوي: | 120/240 (L-N-L) |
| التكرار: | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل: | E |
| فئة التبريد: | أونان؛ متبريد ذاتياً |
| معايير الكفاءة: | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف الهارموني): | K-1 (المعيار) |
| مواد التلف: | النحاس |
| درجة الحرارة المحيطة: | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة: | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت: | 55 ديبا |
| الارتفاع (الارتفاع): | 3300ft (1000 متر) فوق مستوى سطح البحر أو أقل |
| الكفاءة: | 99.10٪ |

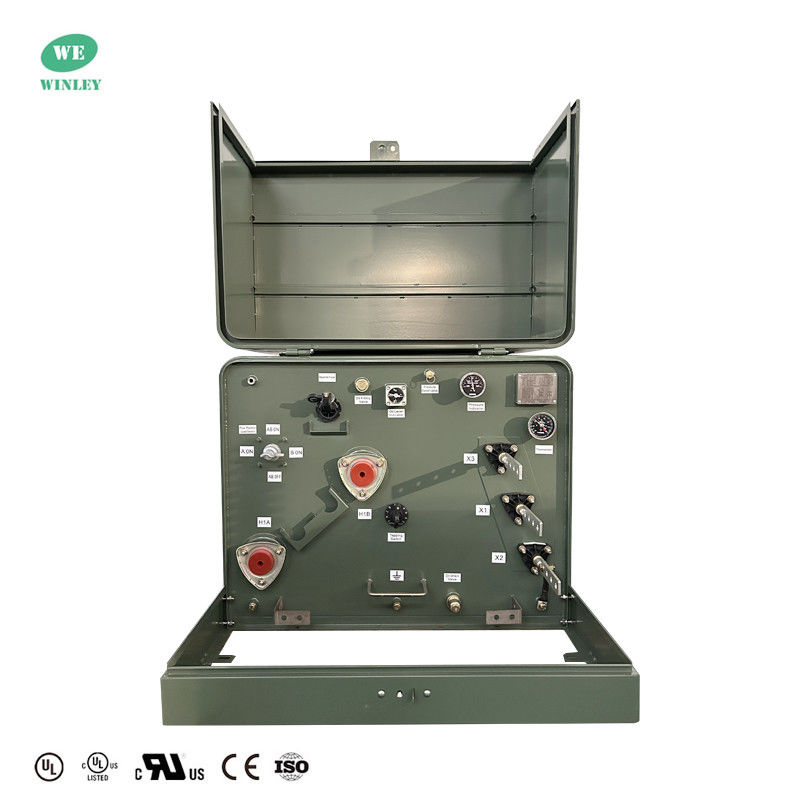

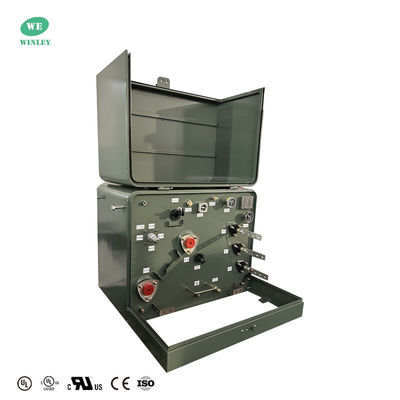

يحتوي محول 125 كيلو فاو على تصميم مخصص يتماشى بدقة مع IEEE Std C57.12.28 المعايير. يحتوي داخل خزانه القوي على مكونات منفصلة لإنهاء الكابلات عالية الجهد ومنخفضة الجهد.تم تصنيفها بشكل استراتيجي جنبا إلى جنب على جانب واحد من الخزان لتحسين الوظائف والسهولة الوصول.
الرسم
تم تجهيز غرفة الجهد العالي بمكونات متطورة، بما في ذلك اثنين من آبار التشغيل عالية الجهد المتصلة داخليا مع إدراجات،مفتاح وقف الحمل بـ 4 مواقف لقطع الدوائر الآمنة، ومفتاح تغيير 5 مواقع لتنظيم الجهد، وسهام التأمين لتحمي الوقاية الموثوقة من التيار الزائد.تم تجهيز حجرة الجهد المنخفض بثلاثة غرف منخفضة الجهد لتحويل الطاقة بكفاءة ومقياس مستوى الزيت لمراقبة حالة تشغيل المحوللضمان الأداء السلس والآمن.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
