| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-50/24.9 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

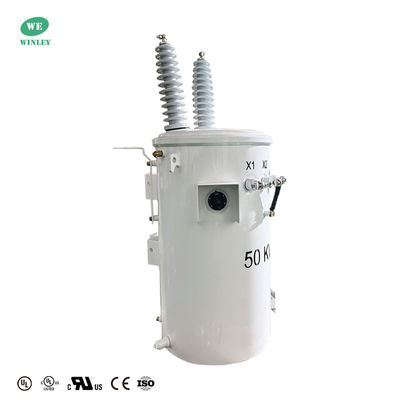

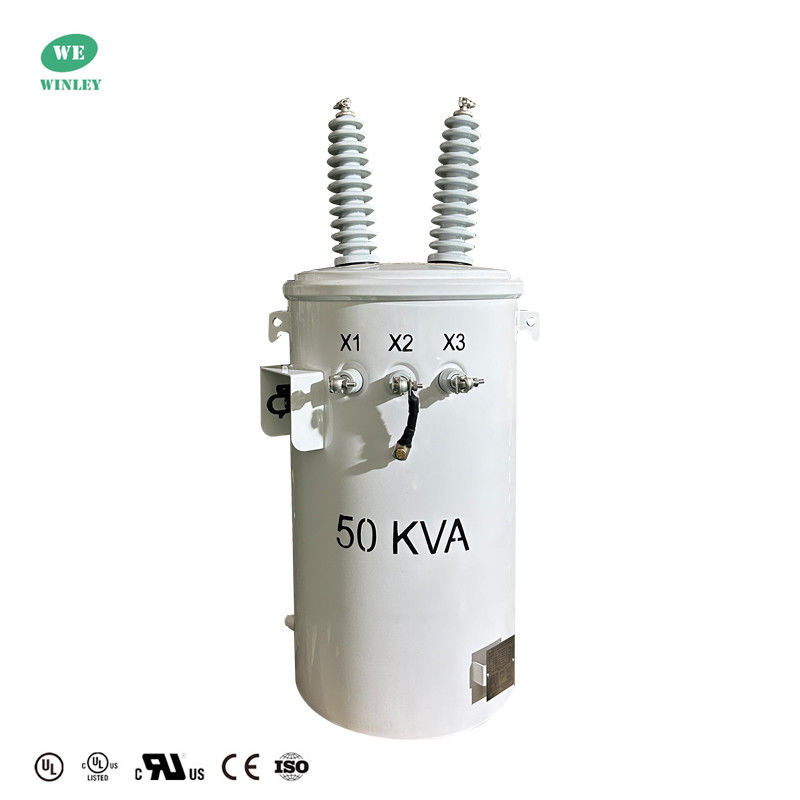

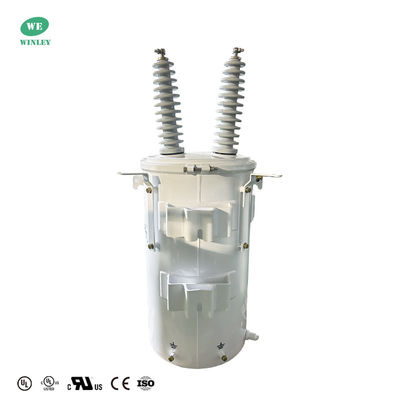

50 كيلوواط قطب محول التوزيع العلوي مثبت من 24940 فولت إلى 120 فولت DOE 2016 كفاءة UL / cUL معتمدة
المحول المثبت على القطب هو هيكل أسطواني مغلق بالكامل ويتم تثبيته بواسطة تعليق مثبت على القطب.موثوقية عالية في التشغيل المستمر، صيانة بسيطة ، عمر خدمة طويل ، استثمارات البنية التحتية الصغيرة ، وتقليل نصف قطر إمدادات الطاقة منخفضة الجهد. يمكن أن يقلل من خسائر خطوط الجهد المنخفض بأكثر من 60٪.تستخدم المنتجات على نطاق واسع في شبكات نقل وتوزيع الطاقة الصناعية والزراعية.
تتراوح السعة الاسمية للمحولات المثبتة على القطب التي تنتجها شركة WINLEY Electric من 10 إلى 333 كيلو فاي.وحصلوا على شهادة UL/cULتم تصدير المنتجات بكميات كبيرة إلى أمريكا الشمالية وأمريكا الوسطى والجنوبية وأسواق أخرى.
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| السعة | 50 كيلوواط |
| الجهد الأولي | 24940 فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) | +/- 165 واط |
| خسارة الحمل الكامل (في واط) | +/- 630 واط |
الرسم
السمات الرئيسية:
* خيار متاح من سائل FR3 لزيادة السلامة من الحرائق أو زيت معدني الكهرباء
* تلبي أو تتجاوز معايير الصناعة بما في ذلك ANSI و NEMA و DOE كفاءة الطاقة
* تم تصميمها مع تصميم النوع المتشابك من قبل EPRI لمقاومة أكبر لارتفاعات الجهد المنخفضة
* البوليمر منخفضة الجهد المقابس هي القياسية في 5-50 kVA
* النواة والملفات المصممة لتحقيق موثوقية عالية ومعدلات فشل حقل منخفضة: متوفرة في الفولاذ الكهربائي أو غير المتحرك الموجه نحو الحبوب
* تصميم غطاء مقبّب وشريط غطاء تشكيل توفر زيادة القدرة على مقاومة الضغط، والقضاء على الزائدة من البوشينغ وتحسين الاحتفاظ الغطاء
* تصميم البوشينغ عالية الجهد يحسن حماية الصمامات والختم
*يمكن تكوينها مع مواصفات خدمة المرافق الريفية (RUS)
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
