| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-350/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

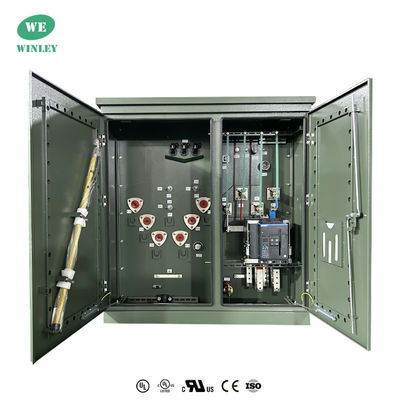

محول كهربائي مثبت على وسادة سكنية 350KVA، 3 مراحل، مغمور بالزيت، 12470 فولت إلى 208Y، ANSI C57، مع شهادة UL
لماذا تختارنا
تفاصيل المحول
تم تصميم واختبار المحول المثبت على وسادة Winley وفقًا للمعايير بما في ذلك CSA و IEEE c.57 و DOE حسب الاقتضاء.
عادةً ما تشتمل كل وحدة أيضًا على معدات مثل مقاييس الحرارة ومقاييس مستوى السائل ومقاييس ضغط الفراغ. قد تتضمن بعضها أيضًا خيارات مثل مفاتيح كسر الحمل/إيقاف التشغيل، وصمامات حربة مع أو بدون نطاق جزئي، وصمامات تحديد التيار، وأجهزة الحماية من الصواعق أو مانعات الصواعق.
محول كهربائي ثلاثي الأطوار مثبت على وسادة البيانات الرئيسية
| تكوين المحول | مثبت على وسادة مملوءة بالسائل |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 350 كيلو فولت أمبير |
| مجموعة المتجهات | Dyn1 |
| الجهد الأولي | 12470 فولت |
| BIL الأولي | 95 كيلو فولت |
| الجهد الثانوي | 208Y/120 |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | عزل من الفئة E - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | ONAN؛ تبريد ذاتي |
| معيار (معايير) الكفاءة | يفي بمعايير DOE 2016، ويلبي معايير CSA، ويلبي معايير ANSI/IEEE |
| تصنيف عامل K (تخفيف التوافقيات) | K-1 (قياسي) |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
| مستوى الصوت | 56 ديسيبل |
| الأبعاد* | 61 بوصة - عرض × 60 بوصة - عمق × 70 بوصة - ارتفاع |
| الوزن الجاف (بدون زيت)* | 2252 رطلاً |
| الوزن الإجمالي (مملوء بالسائل)* | 4708 رطلاً |
| كفاءة % | 99.15% |
| خسارة عدم التحميل (بالواط) | +/- 680 واط |
| خسارة الحمل الكامل (بالواط) عند 100% | +/- 4950 واط |
الرسومات الفنية
يوفر هذا المحول المثبت على وسادة ثلاثي الأطوار سعة 350 كيلو فولت أمبير (متجه Dyn1) تشغيلًا هابطًا لتغذية الحلقة. مع 12470 فولت
(فئة 15 كيلو فولت، 95 كيلو فولت BIL) دلتا أولية و 208Y/120 فولت (30 كيلو فولت BIL) ثانوية على شكل Y، يتميز بمغير صنبور بـ 5 أوضاع (بزيادات 2.5%)،
لفائف نحاسية، وتبريد ONAN. مزود بمفاتيح كسر الحمل، وأجهزة الحماية من الاندفاع، وصمامات الحربة، ويستخدم الزيت المعدني
العزل (167 جالونًا). يفي بمعايير DOE 2016 و CSA و ANSI/IEEE، مع ضوضاء 56 ديسيبل وتقييم من -40 درجة مئوية إلى +40 درجة مئوية. مثالي لـ
ارتفاع 3300 قدم، يضمن تصميمه الفولاذي المطلي توزيعًا موثوقًا وفعالًا للطاقة.
تخصيص
| الطاقة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (فولت) |
خسارة عدم التحميل (واط) |
خسارة التحميل (واط) |
الارتفاع (مم) |
العمق (مم) |
العرض (مم) |
الوزن (كجم) |
الوزن (رطل) |
| 75 كيلو فولت أمبير | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 كيلو فولت أمبير | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 كيلو فولت أمبير | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 كيلو فولت أمبير | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 كيلو فولت أمبير | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 كيلو فولت أمبير | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 كيلو فولت أمبير | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 كيلو فولت أمبير | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 كيلو فولت أمبير | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 كيلو فولت أمبير | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 كيلو فولت أمبير | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن مصنعون ولدينا فريق البحث والتطوير الخاص بنا، ويمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في التصميم ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، وتحمل جميع أنواع المنتجات شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. لكل عملية مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
