| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-75/12.47 |
| الـ MOQ: | 1unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

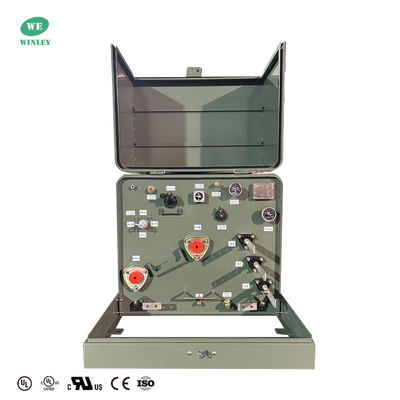

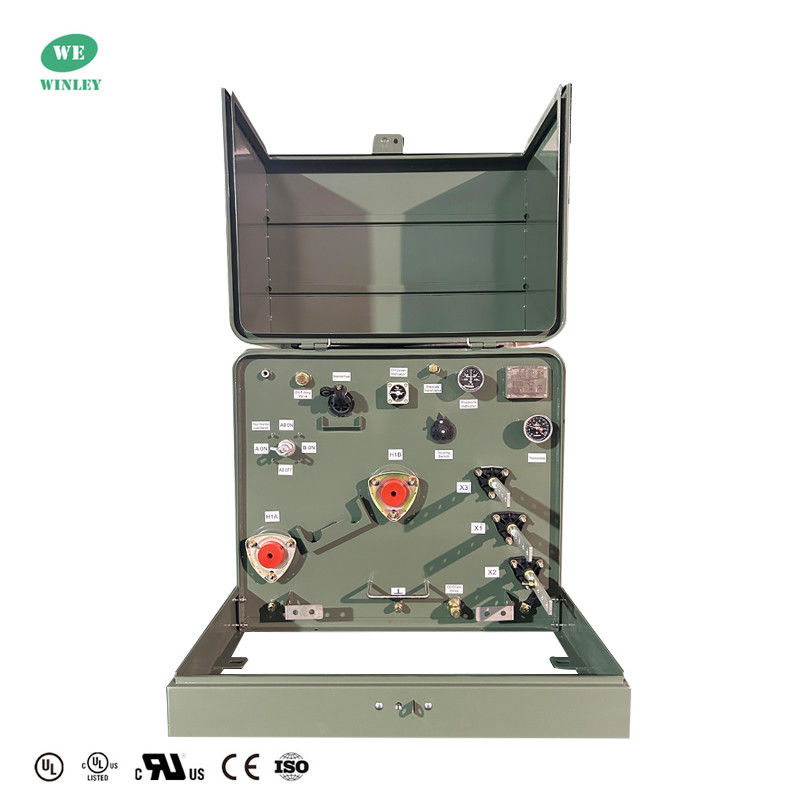

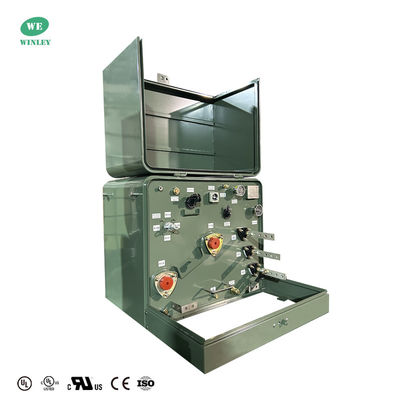

UL / cUL 75Kva محولات ذات مرحلة واحدة مثبتة على منصة توزيع الطاقة في الهواء الطلق خطوة إلى أسفل 12.47KV معايير ANSI IEEE
لماذا اخترنا
1محول وينلي أحادي المرحلة حصل على شهادة UL / cUL ، بقدرة 10-333KVA وجهد يصل إلى 34.5KV
2تم تصميم المنتجات وفقا لمعايير متعددة وتلبي أو حتى تتجاوز DOE 2016، IEEE، ANSI، CSA، IEC، NEMA ومعايير أخرى.
3قدرة التسليم الشهرية هي أكثر من 800 وحدة، ويمكن تحقيق تسليم سريع في غضون 4 أسابيع.
البيانات الرئيسية للمحول المرفق على منصة مرحلة واحدة
| المرحلة | مرحلة واحدة |
| السعة | 75 كيلوواط |
| مجموعة المتجه | II6 |
| نوع تغذية المحول | تغذية الحلقة |
| الجهد الأولي | 12470GrdY/7200 |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 240/480 فولت |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | الفئة E |
| فئة التبريد | أونان |
| معايير الكفاءة | DOE 2016 ، معايير ANSI/IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 51 ديبا |
| الكفاءة | 99.05% |
| لا فقدان الحمل (في واط) * | +/- 237W |
| خسارة الحمل (بواط) * | +/- 822 واط |
المحول المثبت على منصة مرحلة واحدةالخصائص القياسية
• تلبي أو تتجاوز معايير ANSI® و IEEE® و NEMA®
• تلبي معيار كفاءة الطاقة من وزارة الطاقة 10 CFR الجزء 431 لمحولات التوزيع
• طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C5712المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
• الامتثال الكامل لمعيار IEEE C57.12متطلبات سلامة الحجرة في المعيار.28TM-2005
• لوحة اسم محفورة بالليزر
• أحكام رفع الفولاذ المقاوم للصدأ
• أحكام تربط الخزان
• جهاز تخفيف الضغط التلقائي
• الزيت المعدني الكهربائي
• باب معلّق بمسامير وبراميل من الفولاذ المقاوم للصدأ
• جيب قفل عائم لسهولة الموازنة
• قفل الباب من الفولاذ المقاوم للصدأ
• إعدادات ملء وتصريف الزيت
• عتبة قابلة للإزالة
• غطاء خزان مقبّب
• آبار البوشينغ عالية الجهد - 200 A
المحول المثبت على منصة مرحلة واحدةالرسم
يتمتع هذا المحول المثبت على عتبة واحدة من 75 كيلو فاو بتشغيل تغذية الحلقة مع 12470GrdY / 7200V أساسية (95 كيلو فولت BIL) و 240/480 فولت ثانوية. مجهز بمغير ضغط 5 مواقف (2.5٪ خطوات) ،ملفوفات نحاسية، وتبريد ONAN ، ويشمل الاتصالات الأساسية الميتة ، وموقف الطفرات ، وسهام البايونيت. يلبي DOE 2016 / ANSI / IEEE ، باستخدام عزل الزيت المعدني للتوزيع الموثوق به.
خصائص الأداء
1) طلاء خزان المحول المثبت على علبة واحدة من المراحل يتجاوز C57 ،12.8 و C5712.29الامتثال الكامل لمعيار IEEE C5712.28 معايير سلامة الحجرة
2) اثنين من الآبار العالمية عالية الجهد المشددة من الخارج للعمل في التغذية الحلزونية أو آبار واحدة مشددة من الخارج للعمل في التغذية الشعاعية.
3) ثلاثة أجهزة التشغيل المنخفضة الجهد المشددة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة.
4) أجهزة التثبيت في البوشينغ؛ الجزء السفلي من حجرة الزيت.
5) أجهزة رفع من الفولاذ المقاوم للصدأ ذات الخيوط والتي يتم تركيبها بالسلسلة.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني من نوع الكهرباء مع مثبط أكسدة.
8) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الفولاذ المقاوم للصدأ.
9) أسطح فوقية مغطاة على غطاء الغطاء و حجرة الزيت لمنع احتباس المياه
10) سدادة ملء الزيت/سدادة مستوى الزيت؛ سدادة تصريف الزيت؛ أحكام ترسانة الخزان.
11) تجمع قفل مقاوم للتآكل مع مخرط أمان مع رأس خمسية مقيدة ، ومحبة عائمة وإعداد قفل.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
