| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-3750/34.5 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

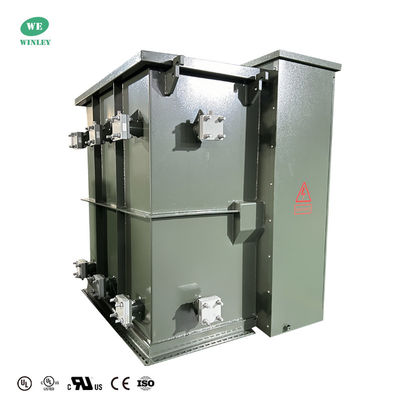

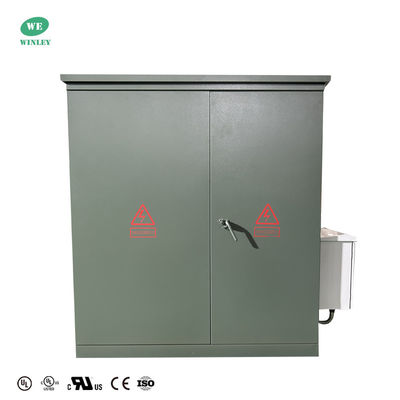

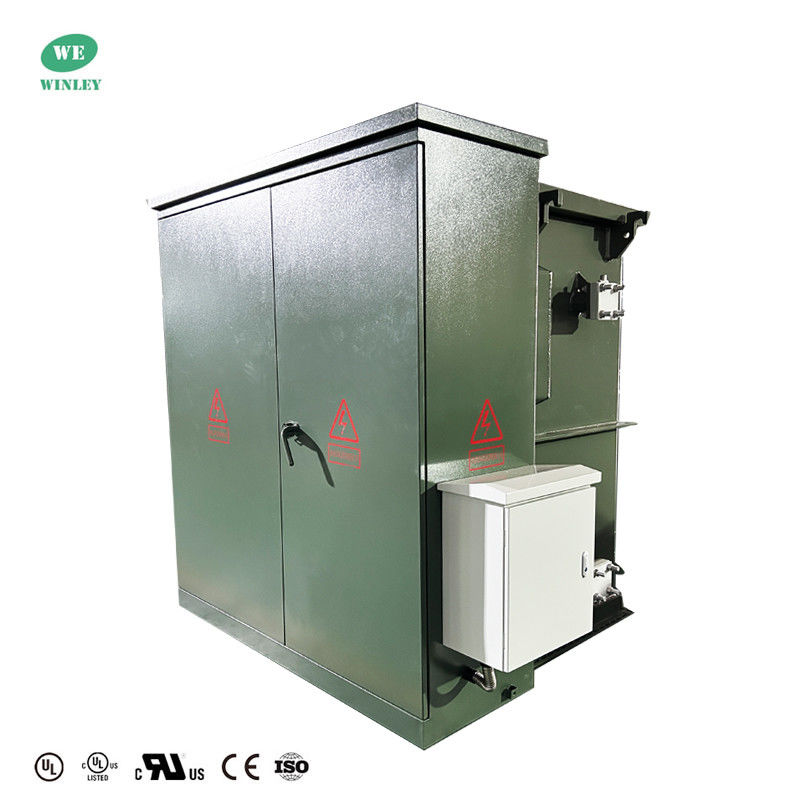

شهادة UL 3750KVA محول ثلاثي المراحل المثبت على علبة التغذية المملوءة بالسائل 34500V إلى 480Y277 ANSI C57
لماذا اخترنا
باعتبارها الشركة الرائدة في تصنيع المحولات المثبتة على العجلات، توفر وينلي وحدات عالية الأداء بتوترات تصل إلى 34.5 كيلو فولت ومعايير تصل إلى 5.5MVA.محولاتنا المعتمدة على UL/cUL تلبي معايير الجودة الصارمةمع خبرة عميقة في مشاريع أمريكا الشمالية، نحن متخصصون في متطلبات ANSI/IEEE، CSA، DOE، وNEMA، جنبا إلى جنب مع اللوائح المحلية،توفير حلول مخصصة لاحتياجات توزيع الطاقة المتنوعة.
تفاصيل المحول

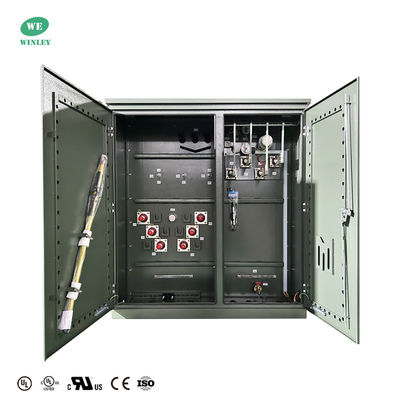

يوفر محول WINLEY ٪ 3.75 MVA (3750 KVA) ثلاثي المراحل (نوع الشقق) توزيع طاقة قوي مع مجموعة ناقل Dyn1 وتشغيل تغذية الحلقة.مقيّم لـ 34500 فولت رئيسي (فئة 35 كيلو فولت)، 150 كيلو فولت BIL) و 480Y/277V الثانوية (فئة 1.2 كيلو فولت ، 30 كيلو فولت BIL) ، يحتوي على مبدل الصنبور 5 مواقع (2.5٪ خطوات) ، 600A / 35 كيلو فولت مفاتيح وقف الحمل ، وملفات النحاس مع عزل الفئة E (120 درجة مئوية).باستخدام الزيت النباتي القابل للتحلل البيولوجي (422 جالون) ، فإنه يوفر التبريد الذاتي KNAN، 5.0-7.5٪ عائق، وتلبية معايير DOE 2016/ANSI/IEEE.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | عملية التراجع |
| المرحلة | ثلاث مراحل |
| السعة | 3.75 MVA (3750 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 34500 فولت |
| البيان الأساسي | 150 كيلو فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق (نموذجي) | 5. 75% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الأبعاد* | 110''-W x 86''-D x 85''-H |
الرسومات التقنية
الخصائص القياسية
المحول الثلاثي المرحلي المثبت على منصة الأداء
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
