| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-75/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

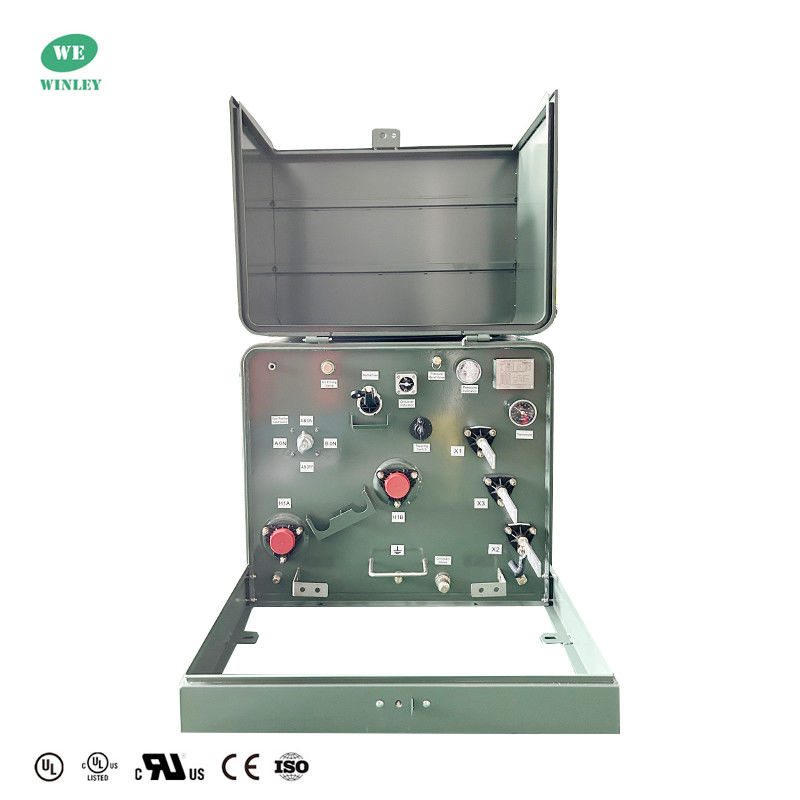

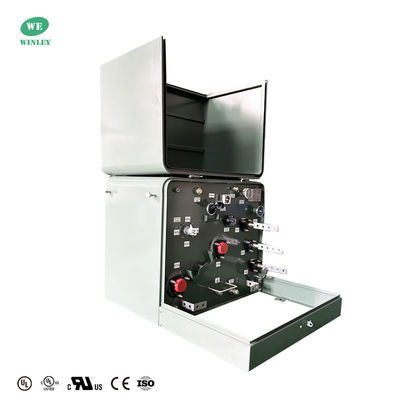

محولات مثبتة على وسادة أحادية الطور 75 كيلو فولت أمبير لتوزيع الطاقة الخارجية لخفض الجهد 12.47 كيلو فولت معايير ANSI IEEE
ملخص
المحولات أحادية الطور المثبتة على وسادة هي أجهزة كهربائية مدمجة ومستقلة. تتميز بصغر الحجم وخفة الوزن والضوضاء المنخفضة والخسارة المنخفضة والسلامة والموثوقية. تستخدم على نطاق واسع في الأحياء السكنية والمراكز التجارية والمستشفيات والحدائق والمدارس وما إلى ذلك.
لماذا تختارنا
محولات WINLEY المثبتة على وسادة هي محولات توزيع مملوءة بسائل عازل، يتراوح نطاقها حتى 34.5 كيلو فولت. وهي مصممة خصيصًا للتعامل مع أحمال توزيع الطاقة الأرضية لمجموعة واسعة من التطبيقات الصناعية من مراكز البيانات والمستشفيات والمباني التجارية الأخرى إلى المرافق الخاصة والمصانع الصناعية، من بين أمور أخرى. حلولنا مدرجة في قائمة UL ومصممة ومختبرة وفقًا لمعايير الصناعة بما في ذلك ANSI و IEEE و CSA و DOE، حسب الاقتضاء.
البيانات الرئيسية
| نوع المحول | مثبت على وسادة |
| نوع تغذية المحول | تغذية حلقية |
| المرحلة | مرحلة واحدة |
| السعة | 75 |
| مجموعة المتجهات | II6 |
| الجهد الأولي | 34500GrdY/19950 |
| BIL الأولي | 150 كيلو فولت |
| الجهد الثانوي | 120/240 فولت |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN; |
| معيار (معايير) الكفاءة | يفي بمعايير وزارة الطاقة لعام 2016، ويلبي معايير ANSI/IEEE |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
| الكفاءة | 99.05% |
| خسارة عدم التحميل (بالواط)* | +/- 240 واط |
| خسارة التحميل (بالواط)* | +/- 830 واط |
رسم
الميزات القياسية
• تلبية أو تجاوز معايير ANSI® و IEEE® و NEMA®
• يفي بمعيار كفاءة الطاقة لوزارة الطاقة 10 CFR الجزء 431 لمحولات التوزيع
• طلاء الخزان يتجاوز معايير IEEE Std C57.12.28™-2005 و IEEE Std C57.12.29™-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
• الامتثال الكامل لمتطلبات سلامة الغلاف القياسية IEEE Std C57.12.28™-2005
• لوحة الاسم محفورة بالليزر
• تجهيزات رفع من الفولاذ المقاوم للصدأ غائرة
• تجهيزات تأريض الخزان
• جهاز تخفيف الضغط الأوتوماتيكي
• زيت معدني كهربائي
• باب مفصلي مع دبابيس وأسطوانات مفصلية من الفولاذ المقاوم للصدأ
• جيب قفل عائم لسهولة المحاذاة
• مسمار قفل باب خماسي الرأس من الفولاذ المقاوم للصدأ
• تجهيزات تعبئة وتصريف الزيت
• عتبة قابلة للإزالة
• غطاء خزان مقبب ملحوم
• آبار جلبة الجهد العالي - 200 أمبير
الملحقات
• قاطع حمل بـ 4 أوضاع
• فولتية أو صنابير متعددة
• مفاتيح تغيير الجهد أو الصنابير المتعددة التي يتم تشغيلها خارجيًا للتشغيل الآمن
• خزان من الفولاذ المقاوم للصدأ، وقاع الخزان، والعتبة، والباب، و/أو الأجهزة
• العديد من المجارف والأطراف المتاحة للوصلات الثانوية
• إدخالات جلبة الجهد العالي
• موصلات أرضية
• جلبات جهد عالي من قطعة واحدة
• سائل Envirotemp™ FR3™
• مفاتيح كسر الحمل
• صمام تصريف/أخذ عينات
• مقياس ضغط/فراغ
• مقياس مستوى السائل
• مقياس درجة الحرارة
تخصيص
| Specification محول مثبت على وسادة أحادي الطور | ||||||||
| التصنيف | الجهد العالي (كيلو فولت) | خسارة عدم التحميل | خسارة التحميل | الارتفاع | العمق | العرض | وزن الزيت (كجم) | الوزن الإجمالي (كجم) |
| (كيلو فولت أمبير) | (مم) | (مم) | (مم) | |||||
| 15 كيلو فولت أمبير | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or others |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فولت أمبير | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو فولت أمبير | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو فولت أمبير | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فولت أمبير | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو فولت أمبير | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فولت أمبير | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فولت أمبير | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحقات التالفة، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن مصنعون لدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمه ووضعه في الإنتاج. يجب تأكيد خدمات التخصيص المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، جميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
