ثلاث مراحل عزل المحولات
>

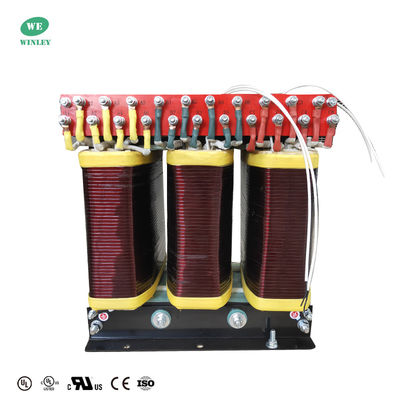

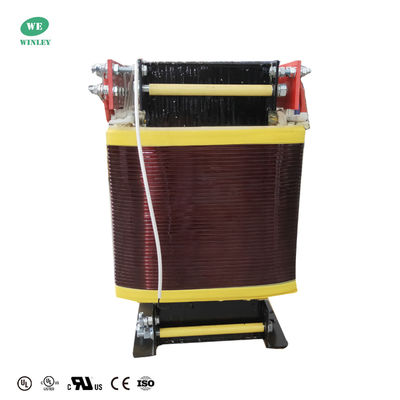

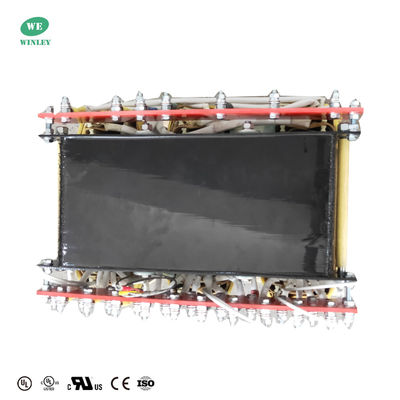

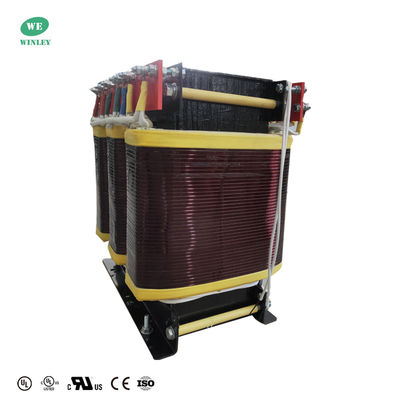

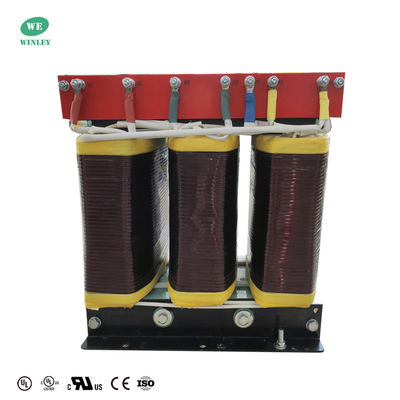

75Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي

75Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي

الاسم التجاري: WINLEY
رقم الطراز: 75 كيلو فولت أمبير
الـ MOQ: وحدة 1
السعر: $1000-$150000
تفاصيل التعبئة: علبة من الخشب المقاوم
شروط الدفع: T/T
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
UL/cUL,CE,ISO
السعة:
50KVA إلى 5000KVA متاح
الجهد الأولي:
480 فولت أو حسب الطلب
الجهد الثانوي:
270V أو مخصص
التكرار:
50/60 هرتز
فئة العزل:
واو/ح
المواد:
النحاس/الألومنيوم
الكفاءة:
≥98٪
معيار التصميم:
IEC60076/ANSI
القدرة على العرض:
1000 مجموعة / شهر
وصف المنتج

محول عزل ثلاثي الأطوار 75 كيلو فولت أمبير، لخفض الجهد، من النوع الجاف، 480 فولت إلى 270 فولت، ملف نحاسي



ملخص



صُمم لبيئات العمل الشاقة، يوفر محول العزل ثلاثي الأطوار 75 كيلو فولت أمبير من النوع الجاف تحويلًا موثوقًا للجهد من 480 فولت إلى 270 فولت مع عزل من الفئة H (تصنيف 180 درجة مئوية)، مما يوفر مقاومة فائقة للحرارة والمتانة. يعتبر هذا المحول مثاليًا للتطبيقات الصناعية والتجارية والبالغة الأهمية، حيث يجمع بين العزل القوي وميزات السلامة المتقدمة.



75Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 075Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 175Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 275Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 3



البيانات الرئيسية



أساسيات الموديل SG75KVA
الطور 3 أطوار
السعة 75 كيلو فولت أمبير
وزن سلك النحاس للمحول 310 كجم
المعايير الفنية الجهد الأولي 480 فولت أو مخصص
الجهد الثانوي 270 فولت أو مخصص
تحويل الجهد من ثلاث أطوار إلى ثلاث أطوار
التردد 50 هرتز / 60 هرتز
مادة الملف سلك ألومنيوم/نحاس (اختياري)
كفاءة العمل ≥98%
مقاومة العزل ≥50 مΩ
القوة الكهربائية 3000 فولت تيار متردد/1 دقيقة
الضوضاء <35-65 ديسيبل (1 متر)
درجة العزل مستوى H
وضع الأسلاك D/Yd
وضع التبريد تبريد بالهواء من النوع الجاف
الشهادة CE, ISO
الضمان 24 شهرًا
بيئة العمل درجة الحرارة -15~+40
الرطوبة ≤90% رطوبة نسبية، بدون تكثف
الارتفاع <1000 متر، غاز غير مسبب للتآكل وغبار موصل



الميزات والفوائد الرئيسية



  • عزل من الفئة H: مصنف لـ 180 درجة مئوية، مما يوفر ثباتًا حراريًا استثنائيًا وعمرًا أطول في البيئات ذات درجات الحرارة المرتفعة. ملفات مغلفة بالإيبوكسي تقاوم الرطوبة والغبار والملوثات، مما يضمن التشغيل الموثوق به في الظروف القاسية.
  • العزل الكهربائي: الفصل الجلفاني بين الدوائر الأولية 480 فولت والثانوية 270 فولت يزيل حلقات التأريض، ويمنع الضوضاء الكهربائية، ويحمي المعدات الحساسة من ارتفاعات الجهد. يتوافق مع معايير ANSI/IEEE للعزل والحماية من الاندفاع.
  • تصميم من النوع الجاف الخالي من الزيت: يزيل مخاطر الحريق والمخاطر البيئية المرتبطة بالوحدات المملوءة بالسائل. يقلل التصميم قليل الصيانة من تكاليف التشغيل ويلبي لوائح السلامة الصارمة للاستخدام الداخلي/الخارجي (خزان NEMA 3R اختياري).
  • التبريد الفعال: يضمن التبريد الطبيعي بالهواء (AN) التشغيل المستمر بكامل الحمل. يزيد التبريد القسري بالهواء (AF) الاختياري السعة بنسبة 30٪، مع الحفاظ على درجات حرارة الملف أقل بكثير من حدود الفئة H لتحقيق أداء موثوق به في ظل الأحمال الثقيلة.
  • هندسة دقيقة: توفر ملفات النحاس والقلب الفولاذي السيليكوني الموجه للحبوب تنظيم جهد بنسبة ±2٪ وكفاءة >95٪. يتيح عزل الفئة H تصميمًا مضغوطًا دون المساومة على كثافة الطاقة.



الرسم

75Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 4



المواصفات



الموديل
(كيلو فولت أمبير)
الجهد الأولي الجهد الثانوي علامة مجموعة الاقتران أبعاد الشكل أبعاد التركيب   K*J أبعاد الصندوق
Bmax Dmax±5 Emax A C±5 Bmax Dmax±5 Emax
SG-10KVA 660
400
380
200
380
220
110
36
Yyn0
Y/d
D/y
D/d
360 180 305 215 140 10*20 450 360 480
SG-15KVA 360 200 335 215 155 10*20 450 360 480
SG-20KVA 420 210 350 250 170 10*20 490 400 540
SG-30KVA 420 230 380 250 190 10*20 490 400 540
SG-50KVA 680 350 550 420 220 10*20 800 510 840
SG-80KVA 750 400 620 480 250 10*20 850 510 840
SG-100KVA 780 420 650 500 250 10*20 900 550 890
SG-300KVA 180 95 185 100 75 6*14
SG-500KVA 180 95 185 100 75 6*14
SG-1000KVA 180 110 185 100 90 6*14
SG-2000KVA 230 125 205 130 100 9*16
SG-3000KVA 240 145 215 130 120 9*16
SG-4000KVA 240 155 235 130 130 9*16
SG-5000KVA 320 160 255 180 115 10*20 400 330 480
SG-6000KVA 300 165 280 180 140 10*20 400 330 480



التطبيق


يمكن تطبيق مثبت الجهد ثلاثي الأطوار على المعدات الكهروميكانيكية الكبيرة، ومعدات معالجة المعادن، وخطوط الإنتاج، وأجهزة البناء، والمصاعد، والمعدات الطبية، ومعدات الصناعات الخفيفة والمنسوجات، ومكيفات الهواء، وأجهزة التلفزيون، والأجهزة المنزلية والإضاءة المستخدمة للصناعة والزراعة والمرور والجيش والسكك الحديدية والثقافة العلمية، وما إلى ذلك، حيث يلزم استقرار الجهد.



عملية الإنتاج



75Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 5



75Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 6



75Kva محول عزل ثلاثي المراحل الطاقة خطوة إلى أسفل النوع الجاف 480v 270v التلف النحاسي 7



الأسئلة الشائعة



1. س: هل يمكنني الحصول على طلب عينة؟

ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.

2. س: ما هي المهلة الزمنية؟

ج: وقت الإنتاج الضخم 15-25 يومًا.

3. س: ما هي مدة الضمان؟

ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنوفر ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.

4. س: هل تتوفر خدمة OEM/ODM؟

ج: نعم، هذا صحيح! نحن شركة مصنعة ولدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.

خدمات مخصصة:

أ. لون مخصص ووظيفة خاصة.

ب. صندوق مخصص.

ج. طباعة شعار العميل.

د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في التصميم ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة المذكورة أعلاه قبل الإنتاج.

5. س: كيف يتم التحكم في جودة المنتجات؟

ج: تمتلك شركتنا التكنولوجيا الأساسية، وجميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء للمنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
