| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-3750/35 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

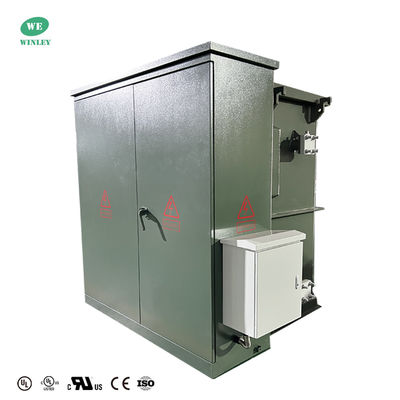

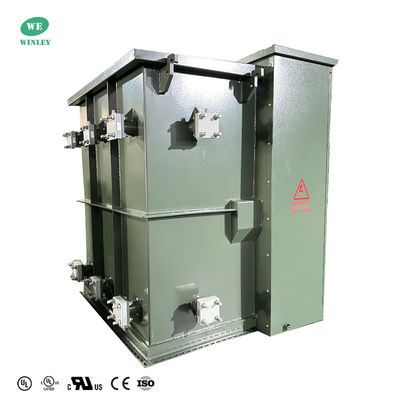

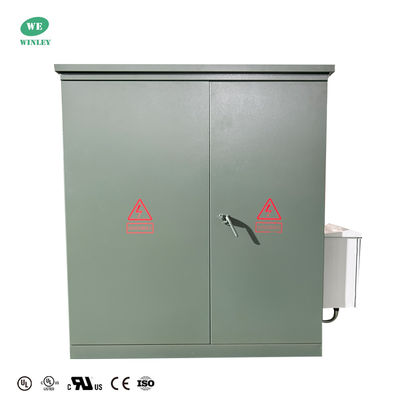

محول طاقة توزيع مثبت على وسادة ثلاثي الأطوار مغمور بالزيت 3750 كيلو فولت أمبير، خفض الجهد من 34500 فولت إلى 480Y، متوافق مع معايير ANSI IEEE DOE 2016 ومعتمد من UL/cUL

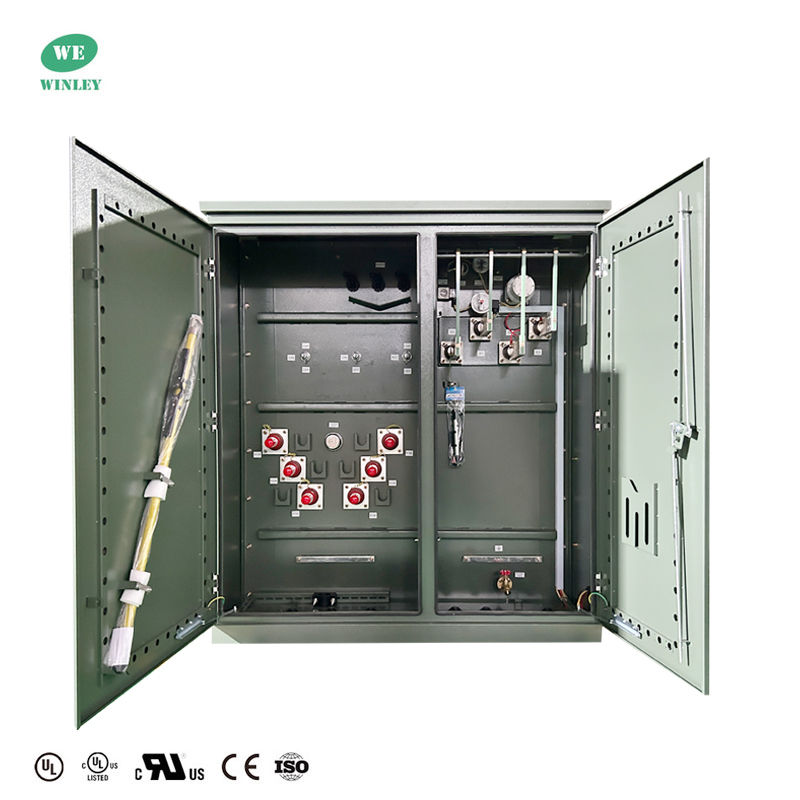

محول Padmount هو محول توزيع أرضي، وعادة ما يتم تركيبه في خزانة معدنية مقفلة، ويقع على وسادة خرسانية صغيرة. عادة ما يتم تصنيعها بقدرات تتراوح من حوالي 75 إلى حوالي 5000 كيلو فولت أمبير وغالبًا ما تتضمن مصهرات ومفاتيح مدمجة. يتضمن الغلاف النموذجي خزانًا لحمل مجموعة القلب/الملف للمحول المثبت على الوسادة المغمور بالزيت أو ما شابه ذلك، وخزانة أسلاك بها حجرات جهد عالي ومنخفض لإحاطة البطانات ذات الجهد العالي والمنخفض، على التوالي، للمحول، إلخ.
لماذا تختارنا
محول مثبت على وسادة ثلاثي الأطوار البيانات الرئيسية
| نوع المحول | مثبت على وسادة، من النوع المقسم |
| نوع تغذية المحول | تغذية حلقية |
| عملية | خفض الجهد |
| طور | ثلاثة أطوار |
| السعة | 3.75 ميجا فولت أمبير (3750 كيلو فولت أمبير) |
| مجموعة المتجهات | DYN1 |
| الجهد الأساسي | 34500 فولت |
| الجهد الثانوي | 480Y/277 |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | عزل من الفئة E - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ تبريد ذاتي |
| الممانعة (نموذجي) | 5.75% |
| معيار (معايير) الكفاءة | يفي بمعايير DOE 2016، ويلبي معايير ANSI/IEEE |
| تصنيف عامل K (تخفيف التوافقيات) | K-1 (قياسي) |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
الرسومات الفنية
هيكل المنتج
• تشغيل 60 هرتز.
• متوسط ارتفاع اللف 65 درجة مئوية.
• ترتيبات التغذية الشعاعية والحلقية.
• أطراف HV من النوع الأمامي الميت والحية.
• HV BIL 45 – 150 كيلو فولت (الواجهة الأمامية الميتة) 200 كيلو فولت (الواجهة الأمامية الحية).
• LV BIL 30 – 60 كيلو فولت.
• قفل ثلاثي النقاط لباب الجهد المنخفض.
• باب الجهد العالي، والذي لا يمكن فتحه إلا بعد فتح باب الجهد المنخفض.
• قسم فولاذي صلب.
• خزان المحول ملحوم من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• توفير ملء غطاء أنبوب NPT واحد بوصة.
• وسادات أرضية خزان ANSI.
• صمام تصريف وعينة واحد بوصة.
• صمام تخفيف الضغط الأوتوماتيكي (35 SCFM).
• مغير الصنبور مع (2) صنابير سعة كاملة بنسبة 2.5% فوق وتحت الاسمية.
• فتحة يد واحدة مقاس 10 × 18 بوصة (أو 14 × 25 بوصة) في غطاء خزان المحول.
• لون أخضر زيتوني مطلي (Munsell 7GY 3.29/1.5).
• مصمم ومصنع ومختبر وفقًا لأحدث معايير ANSI
اختبارات المصنع
تخصيص
| الطاقة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (فولت) |
فقدان عدم التحميل (واط) |
فقدان الحمل (واط) |
الارتفاع (مم) |
العمق (مم) |
العرض (مم) |
الوزن (كجم) |
الوزن (رطل) |
| 75 كيلو فولت أمبير | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 كيلو فولت أمبير | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 كيلو فولت أمبير | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 كيلو فولت أمبير | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 كيلو فولت أمبير | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 كيلو فولت أمبير | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 كيلو فولت أمبير | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 كيلو فولت أمبير | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 كيلو فولت أمبير | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 كيلو فولت أمبير | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 كيلو فولت أمبير | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنوفر ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت بحاجة.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن شركة مصنعة ولدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمه ووضعه في الإنتاج. يجب تأكيد خدمات التخصيص المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، وجميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
