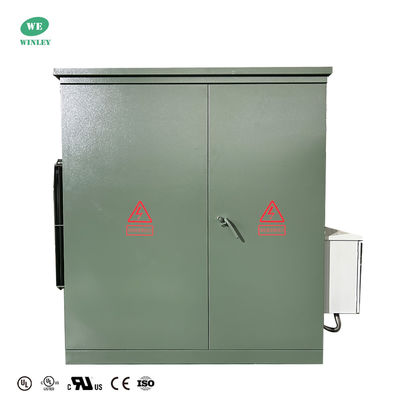

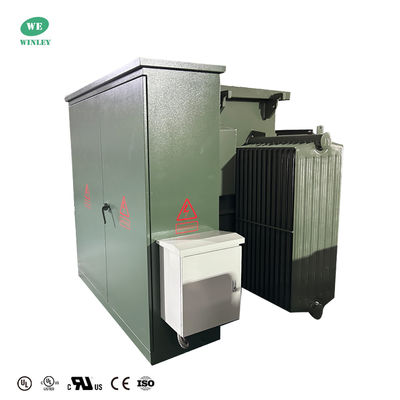

محول توزيع ثلاثي الأطوار مثبت على وسادة 2500 كيلو فولت أمبير، مغمور بالزيت، 34.5 كيلو فولت، معايير ANSI IEEE

التعريف

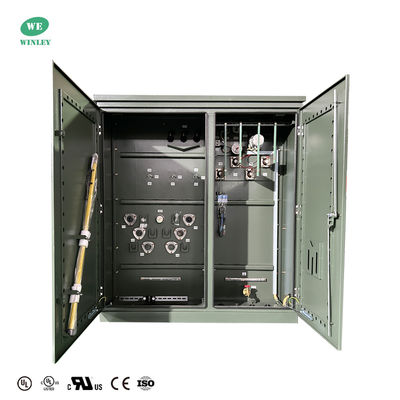

محول التوزيع ثلاثي الأطوار المثبت على وسادة هو محول توزيع مملوء بالزيت مصمم للاستخدام الخارجي. يدمج قلب المحول، والملفات، ومفاتيح الحمل ذات الجهد العالي، والصمامات، وغيرها من المعدات المساعدة في حاوية محكمة الإغلاق. يأتي بتصميم أمامي حي وميت، ومناسب لتطبيقات التغذية الحلقية والتغذية الشعاعية، وهو مصمم للتركيب مباشرة على الأرض دون الحاجة إلى حاويات واقية إضافية.

قدرات التصميم

• السعة: 75 كيلو فولت أمبير - 5500 كيلو فولت أمبير
• الجهد الأولي: 34.5 كيلو فولت، 24.94 كيلو فولت، 13.8 كيلو فولت، 13.2 كيلو فولت، 12.47 كيلو فولت، 4.16 كيلو فولت
• الجهد الثانوي: 690Y/400، 480Y/277، 208Y/120، 240Y/120
• نوع التغذية: تغذية حلقية، تغذية شعاعية
• المعايير: IEEE/ANSI (C57.12.34)، CSA (C227.4 & C227.5)، IEC، DOE 2016، NEMA

لماذا تختارنا

• تنتج WINLEY مجموعة كاملة من المحولات ثلاثية الأطوار المثبتة على وسادة بسعة 45 كيلو فولت أمبير - 5500 كيلو فولت أمبير وجهد يصل إلى 34.5 كيلو فولت. تلبي المنتجات أو حتى تتجاوز معايير DOE 2016 و IEEE/ANSI و CSA و IEC و NEMA وما إلى ذلك.
• حصل المحول ثلاثي الأطوار المثبت على وسادة الذي تنتجه WINLEY على شهادة UL/cUL (رقم الشهادة: UL-US-2431836-0، UL-CA-2423202-0)، ويمكنه التقدم بطلب للحصول على UL (تفويض الشريك) وفقًا لمتطلبات العميل.
• يتم تصدير منتجاتنا إلى أمريكا الشمالية وأمريكا الجنوبية والفلبين وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج، وخدمة ما بعد البيع احترافية وموثوقة، ويمكننا تسليم البضائع بسرعة في غضون 7-35 يومًا.

محول ثلاثي الأطوار مثبت على وسادة البيانات الرئيسية

الرسومات الفنية

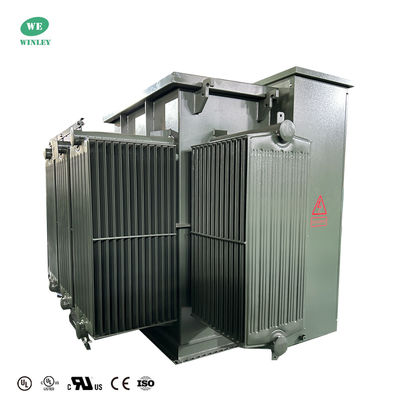

يوفر محول Pad Mount بقدرة 2.5 ميجا فولت أمبير طاقة ثلاثية الأطوار موثوقة مع جهد أولي دلتا 34500 فولت وجهد ثانوي واي 480Y/277 فولت. يتميز بملفات نحاسية وقلب فولاذي وسائل عزل إستر طبيعي لتحقيق كفاءة عالية (99.40٪) وصديق للبيئة. يقع في حاوية NEMA 3R مقاومة للعوامل الجوية مع أبواب مقاومة للعبث، ويتضمن مبدل صنبور بـ 5 أوضاع، وأجهزة حماية من الاندفاع، وحماية من التيار الزائد. يتم تبريده ذاتيًا ومثبت على وسادة مع مدخل قناة تحت الأرض، مما يضمن توزيع طاقة آمن وفعال.

الأداء

1) الهيكل مضغوط ومعقول، والحجم صغير، وهو يمثل حوالي ثلث تغيير الصندوق على الطراز الأوروبي بنفس السعة؛
2) هيكل مغلق بالكامل ومعزول بالكامل، لا حاجة إلى إعداد حواجز أمان، وضمان موثوق به للسلامة الشخصية؛
3) هناك مجموعة متنوعة من مخططات إمداد الطاقة للمستخدمين للاختيار من بينها، والتي يمكن أن تعتمد إمداد الطاقة الطرفي وتحقيق شبكة حلقية أو إمداد طاقة مزدوج؛
4) يتم اعتماد محول الطاقة المغمور بالزيت S11، والذي يتميز بفقدان منخفض وارتفاع درجة حرارة منخفض وقدرة قوية على التحميل الزائد؛
5) يتم استخدام صمامات مزدوجة (صمام حماية احتياطي + صمام إدخال) للحماية، ويتميز صمام الإدخال بخصائص حساسية مزدوجة للتيار ودرجة الحرارة لضمان التشغيل الآمن والموثوق للمنتج؛
6) يمكن توصيل موصل الكابل 200 أمبير وفصله تحت الحمل، ويمكن تشغيله كمفتاح حمل في حالات الطوارئ. كما أن له خصائص مفتاح العزل.
7) يعتمد اللف توصيل Dyn11 ويعتمد القلب الحديدي هيكلًا رباعي الأعمدة ثلاثي الأطوار، بحيث يمكن للمنتج أن يعمل في ظل أي حمل غير متماثل، ولا ينجرف المحايد، والجهد مستقر، وجودة إمداد الطاقة عالية، ويسخن الخزانة، والضوضاء منخفضة، وأداء الحماية من الصواعق جيد ；
8) تعتمد الخزانة تصميمًا مضادًا للتآكل ومعالجة طلاء الرش الخاصة، وهي جميلة وجديدة، ومناسبة لبيئات مختلفة، وتحقق تأثير تجميل المدينة.

المواصفات

عملية الإنتاج

الأسئلة الشائعة

1. س: هل يمكنني الحصول على نموذج طلب؟

ج: نعم، نرحب بنموذج طلب لاختبار الجودة والتحقق منها.

2. س: ما هي المهلة الزمنية؟

ج: وقت الإنتاج الضخم 15-25 يومًا.

3. س: ما هي مدة الضمان؟

ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنوفر ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.

4. س: هل تتوفر OEM/ODM؟

ج: نعم، إنه كذلك! نحن مصنعون لدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.

الخدمات المخصصة:

أ. لون مخصص ووظيفة خاصة.

ب. صندوق مخصص.

ج. طباعة شعار العميل.

د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في التصميم ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة المذكورة أعلاه قبل الإنتاج.

5. س: كيف تتحكم في جودة المنتجات؟

ج: تمتلك شركتنا التكنولوجيا الأساسية، وتحمل جميع أنواع المنتجات شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
