| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-3000/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

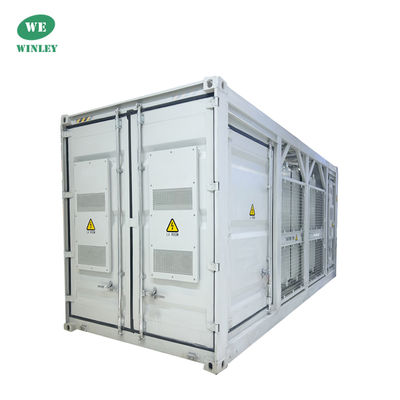

محطة محولات ذكية حاوية من النوع المتسلسل محطات فرعية مدمجة من النوع الصندوقي الذكي من النوع المتسلسل رفع 800 فولت إلى 35 كيلو فولت
ملخص
يحول طاقة التيار المتردد منخفضة الجهد من العاكسات الشمسية إلى تيار متردد متوسط الجهد (MV) لدمج الشبكة. يقع في حاوية معدنية 20 ’ HC ، يضمن التصميم المدمج مع الحماية القوية النقل السلس عن طريق البحر / البر.
البيانات الرئيسية
| طاقة التيار المتردد | 3000 كيلو فولت أمبير | |
| الجهد الكهربي الداخل المقنن | 800 فولت | |
| مفاتيح التيار المتردد منخفضة الجهد | ACB / MCCB | |
| الجهد الكهربي الخارج المقنن | 11 كيلو فولت ، 15 كيلو فولت ، 20 كيلو فولت ، 22 كيلو فولت ، 30 كيلو فولت ، 33 كيلو فولت ، 35 كيلو فولت 2 | |
| التردد | 50 هرتز / 60 هرتز | |
| نوع المحول | مغمور بالزيت | |
| نوع تبريد المحول | ONAN | |
| نقرات المحول | ±؛ 2 × 2.5٪ | |
| نوع زيت المحول | الزيت المعدني (خالي من ثنائي الفينيل متعدد الكلور) | |
| مجموعة متجه المحول | Dy11-y11 | |
| مؤشر كفاءة الذروة الدنيا للمحول | المستوى 1 أو المستوى 2 وفقًا للمعيار EN 50588-1 | |
| نوع RMU | معزول بغاز SF6 | |
| وحدة حماية محول RMU | وحدة قاطع الدائرة الكهربائية الفراغية MV | |
| وحدة دخول / خروج كابل RMU | وحدة الكابل المباشر أو وحدة مفتاح كسر الحمل بالكابل | |
| محول مساعد | محول من النوع الجاف ، 5 كيلو فولت أمبير ، Dyn11 | |
| جهد الخرج للمحول المساعد | 400/230 فولت تيار متردد أو 220/127 فولت تيار متردد | |
| مراقبة وحماية المحول | مستوى الزيت ودرجة حرارة الزيت وضغط الزيت وبوخهولز | |
| درجة الحماية لغرفة MV و LV | IP 54 | |
| تصنيف خطأ التقوس الداخلي لـ YBS | IAC A 20 kA 1s | |
| حماية مرحل MV | 50/51 ، 50N / 51N | |
| حماية الجهد الزائد منخفضة الجهد | النوع الأول + الثاني | |
| حماية ضد القوارض | C5 متوسط وفقًا للمعيار ISO 12944 | |
| الأبعاد (العرض × الارتفاع × العمق) | 6058 × 2896 × 2438 مم (حاوية 20 ’ HC) | |
| الوزن | <22 طن | |
| نطاق درجة حرارة التشغيل | -25 درجة مئوية ~ 60 درجة مئوية 4 (-13 درجة فهرنهايت ~ 140 درجة فهرنهايت) | |
| الرطوبة النسبية | 0٪ ~ 95٪ | |
| وصلات التيار المتردد MV-LV | مسبقة الأسلاك والاختبار ، لا توجد كابلات داخلية في الموقع | |
| تبريد غرفة LV و MV | تبريد ذكي بدون هواء للحصول على توفر أعلى | |
| الاتصالات | Modbus-RTU | |
| المعايير المطبقة | IEC 62271-202 ، EN 50588-1 ، IEC 60076 ، IEC 62271-200 ، IEC 61439-1 | |
الرسومات الفنية
المزايا الرئيسية:
تطبيق
مؤهلات وينلي
الأسئلة الشائعة
1. س: هل يمكنني الحصول على نموذج طلب؟
ج: نعم ، نرحب بنموذج طلب لاختبار الجودة والتحقق منها.
2. س: ما هو المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من B / L. إذا كانت هناك أي مشاكل في الملحقات ، فما عليك سوى توفير صور للملحق التالف ، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات ، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت بحاجة.
4. س: هل OEM / ODM متاح؟
ج: نعم ، إنه كذلك! نحن مصنعون لدينا فريق البحث والتطوير الخاص بنا ، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج ، يمكننا مساعدتك في التصميم ووضعها في الإنتاج. يجب تأكيد خدمات التخصيص المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية ، جميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنقوم بإجراء اختبارات أداء المنتجات أثناء الإنتاج ، واختبارات الجودة الشاملة عند اكتمال المنتجات.
