| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-2500/25 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
محول طاقة محطة فرعية 2.5 ميجا فولت أمبير، نوع حافظ للزيت، خافض للجهد من 24940 فولت إلى 480 فولت، معايير ANSI IEEE
محول طاقة المحطة الفرعية هذا هو من النوع المملوء بالسائل، المثبت على وسادة، من النوع الحافظ، مصمم لتطبيقات التغذية الشعاعية ثلاثية الأطوار الموثوقة. بسعة تتراوح من 2.5 إلى 3.1 ميجا فولت أمبير ومجموعة متجه DYN1، يدعم عمليات الرفع والخفض. يعمل المحول بجهد أولي يبلغ 24940 فولت (فئة 25 كيلو فولت) مع متجه دلتا وجهد ثانوي يبلغ 480Y/277 فولت (فئة 1.2 كيلو فولت) مع تكوين نجمة محايدة. يتميز بـ BIL أولي يبلغ 110 كيلو فولت و BIL ثانوي يبلغ 30 كيلو فولت، ويعمل بتردد 60 هرتز، ويحافظ على ارتفاع في درجة الحرارة يبلغ 55 درجة مئوية مع عزل من الفئة E مصنف لـ 120 درجة مئوية. فئة التبريد هي KNAN/KNAF، ويلبي معايير كفاءة ANSI/IEEE، مما يضمن أداءً عاليًا ومتانة في بيئات توزيع الطاقة الصعبة.

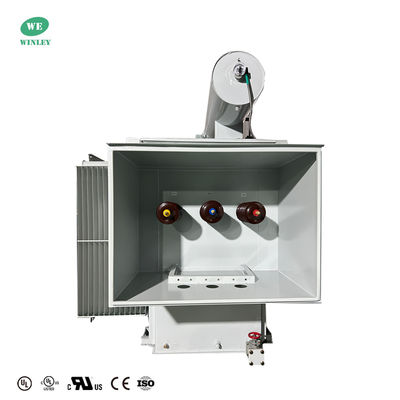

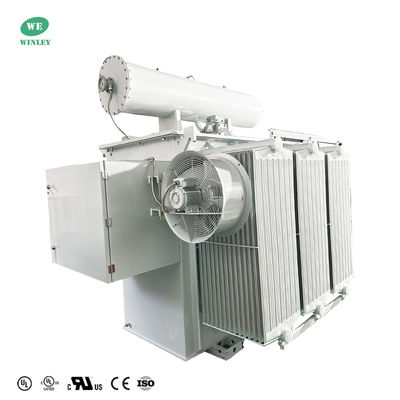

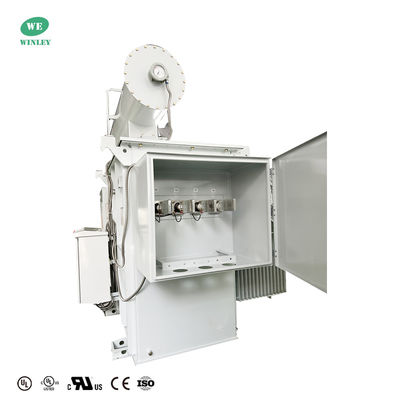

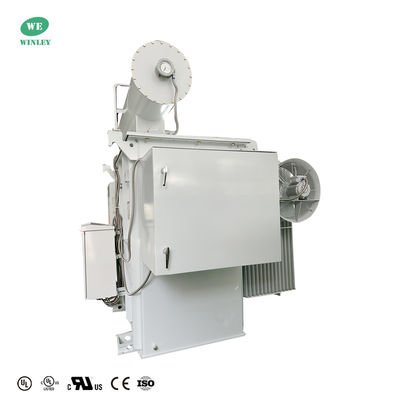

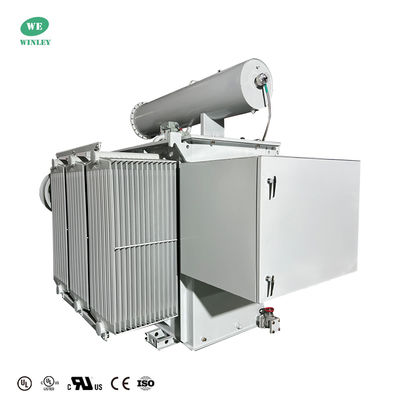

صور المنتج
البيانات الرئيسية
| نوع المحول | محول طاقة محطة فرعية، نوع حافظ |
| تكوين المحول | مملوء بالسائل، مثبت على وسادة |
| نوع تغذية المحول | تغذية شعاعية |
| الطور | ثلاثي الأطوار |
| السعة | 2,500 كيلو فولت أمبير / 3,100 كيلو فولت أمبير |
| مجموعة المتجهات | DYN1 |
| الجهد الأولي | 24940 فولت |
| الجهد الثانوي | 480Y/277 |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 55 درجة مئوية |
| تصنيف العزل | E |
| فئة التبريد | KNAN/KNAF |
| معيار (معايير) الكفاءة | يلبي معايير ANSI/IEEE |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية (-50 درجة فهرنهايت إلى +104 درجة فهرنهايت) |
الرسومات الفنية
الميزات القياسية
اختبارات المصنع
مواصفات المنتج
| السعة المقدرة | الجهد العالي | الجهد المنخفض | رمز التوصيل | معاوقة الدائرة القصيرة | فقدان عدم التحميل | فقدان الحمل | الأبعاد | الوزن |
| (كيلو فولت أمبير) | (كيلو فولت) | (فولت) | (٪) | (واط) | (واط) | ط*ع*ع(مم) | (كجم) | |
| 800 | 4.16 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24.94 كيلو فولت 34.5 كيلو فولت أو غيرها |
208/120 فولت 480/277 فولت 600 فولت 12470 فولت 13200 فولت 13800 فولت أو غيرها |
Dyn1 Ynyn0 Dyn11 Dd0 Ynd11 أو غيرها |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
لماذا تختارنا
تقدم WINLEY Electric مجموعة كاملة من محولات التوزيع المملوءة بالسائل التي تلبي معايير ANSI و IEEE و CSA و AS و DOE الحالية. بجهد كهربائي عالٍ يصل إلى 44 كيلو فولت وتقييمات تصل إلى 20 ميجا فولت أمبير. حصلت WINLEY على شهادة UL/cUL (رقم الشهادة: UL-US-2431836-0، UL-CA-2423202-0)، ويمكنها التقدم بطلب للحصول على UL (تفويض الشريك) وفقًا لمتطلبات العميل.
الأسئلة الشائعة
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن مصنعون ولدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في التصميم ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، وجميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
