| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-25/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

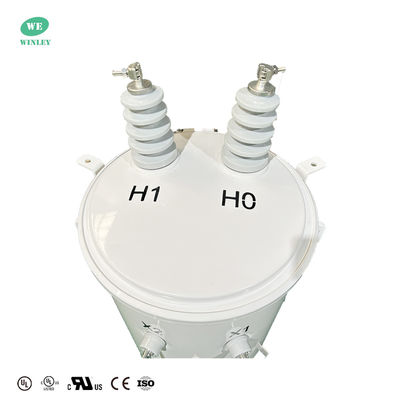

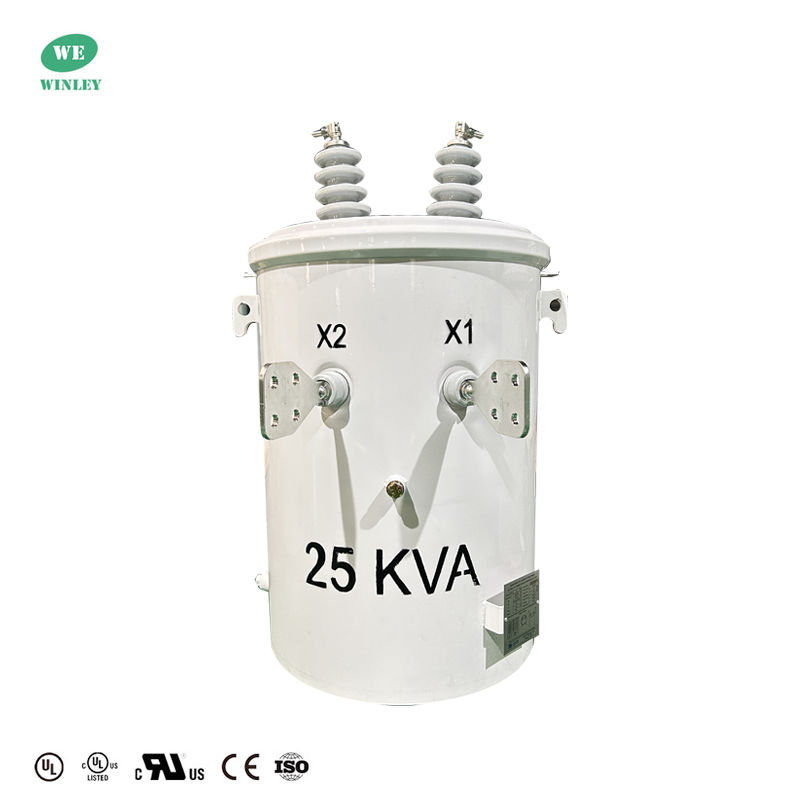

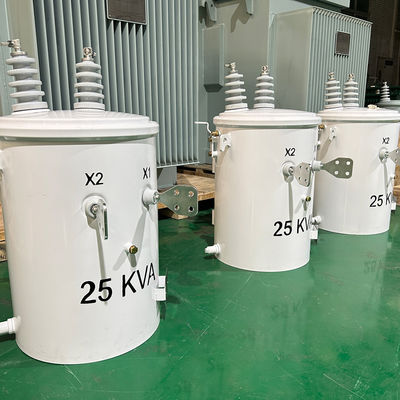

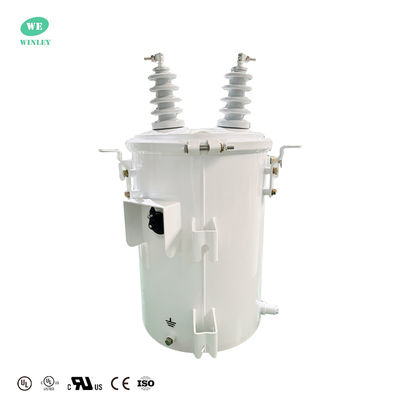

شهادة UL 25 Kva واحد المرحلة قطب مثبت المحول الطاقة فوق رأس التوزيع الزيت غمر المحول 12470V إلى 480V ANSI IEEE
هذا المحول العلوي التوزيعي ذو 25 كيلو فايز يملأ بالسائل ويتم تركيبه على عمود لتقديم الطاقة بشكل موثوق به.التوتر الرئيسي 200 فولت مع مخرج ثانوي 277/480 فولت. يحتوي المحول على جهاز تغيير الصنبور الخارجي بمواقع 5 ، وعزل فئة E معتاد إلى 120 درجة مئوية ، وملفات نحاسية مع زيت FR-3 غير PCB.والإكسيدي المقاوم للظروف الجويةمصممة لتلبية معايير DOE 2016 و ANSI / IEEE الكفاءة.
لماذا اخترنا
1لقد حصلت المحولات المثبتة على القطب التي تنتجها وينلي على شهادة UL / cUL ، حيث تتراوح طاقاتها القياسية من 10 kVA إلى 333 kVA.IEC60076 وغيرها من المعايير.
2من خلال تصميم كهربائي محسّن، منتجاتنا آمنة ومستقرة وفعالة، مما يساعدك على توفير تكاليف التشغيل
3تم تصدير منتجاتنا إلى أمريكا الشمالية و أمريكا الوسطى و الجنوبية و جنوب شرق آسيا و أسواق أخرى بكميات كبيرة.لدينا خبرة غنية ويمكن أن توفر الدعم التقني الشامل والخدمات.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 25 كيلوواط |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 277/480 فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| التصنيفات | تلبي/تجاوز تصنيفات الكفاءة لوزارة الطاقة عام 2016 |
الرسم
الميزة القياسية
مركبة مفتاح المحول المثبتة على القطب
1تصميم الدائرة المغناطيسية
إن شكل النواة الحديدية وحجمها وانزلاقها وخسارة التيار الدوامي هي عوامل مهمة يجب مراعاتها. يمكن أن يؤدي تصميم الدائرة المغناطيسية بشكل صحيح إلى نقل طاقة فعال وتقليل الخسارة.
2تصميم التلف
يجب أن تؤخذ عوامل مثل عدد الدورات، ومادة الأسلاك، والعزل بين الطبقات، وطريقة الأسلاك في الاعتبار خلال عملية التصميم.من خلال تنفيذ تصميم التلفيق مخطط له جيداً، يمكن للمحول أن يحقق قدرة تحميل أكبر وموثوقية.
3اختيار مواد العزل
اختيار مواد العزل الصحيحة أمر بالغ الأهمية لضمان السلامة وطول العمر. من الضروري اختيار مواد العزل التي تقدم أداء عازل ممتاز،مقاومة لدرجات الحرارة العالية، مقاومة تحطم القوس، ومقاومة الرطوبة.
4ملء زيت الفراغ
عادة ما تستخدم المحولات ذات المرحلة الواحدة المثبتة على القطب طريقة ملء زيت الفراغ. وهذا ينطوي على معالجة رقائق المحول بفراغ ، وإدخال زيت عازل ، والقضاء على فقاعات الهواء ،و إغلاق المحولاتعملية زيت الفراغ مفيدة لأنها تعزز أداء العزل والاستقرار الحراري للمحول ، مما يؤدي إلى مدة خدمة أطول.
5المعالجة الحرارية
يمكن تعزيز الخصائص الميكانيكية والقوة للمحولات من خلال المعالجة الحرارية. هذه العملية تغير الهيكل التنظيمي للمادة،زيادة صلابة المقاومة للاستعمال مع تقليل الإجهاد والتشوه.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

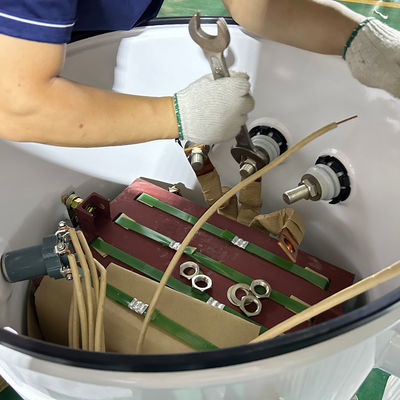

عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
