| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-150/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

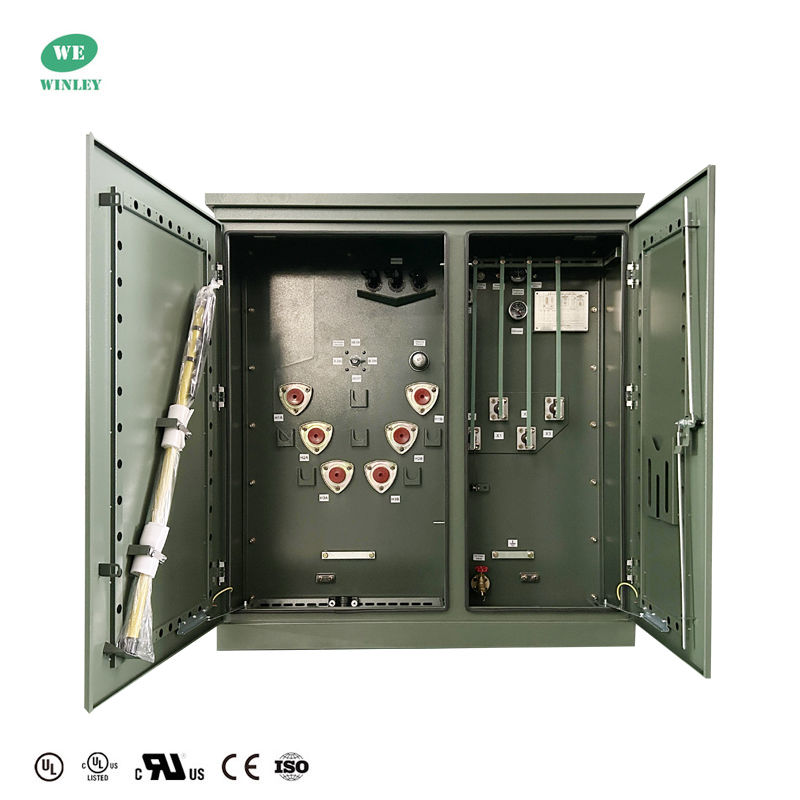

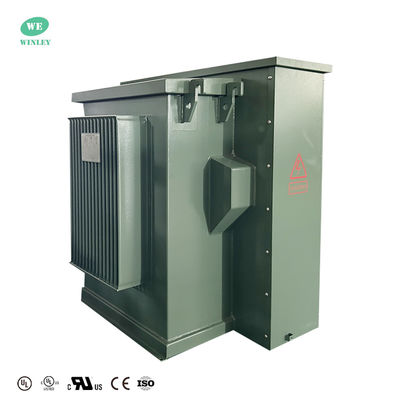

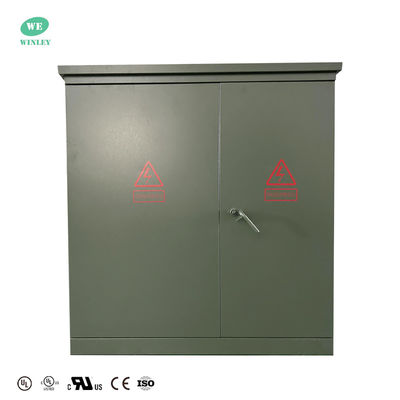

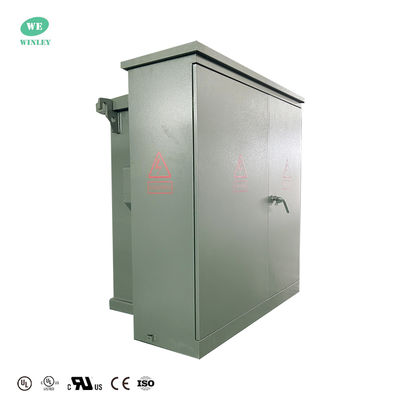

محول مثبت على وسادة ثلاثي الأطوار معتمد من UL/cUL بقدرة 150 كيلو فولت أمبير، توزيع مغمور بالزيت، من 12.470 فولت إلى 480 فولت، يلبي معايير ANSI IEEE CSA DOE2016
يعتبر المحول المدمج من سلسلة ZGS11 نوعًا مبتكرًا من معدات توزيع الطاقة، يُعرف باسم المحول الصندوقي الأمريكي. يدمج مفتاح الجهد العالي، والصمامات القابلة للتوصيل، وصمام تحديد التيار عالي الضغط داخل المحول، مع عزل وتبريد الزيت المعدني لتحسين السلامة والأداء. يتميز هذا المحول بهيكل مدمج ومعقول، ويوفر مساحة صغيرة، وتركيبًا مرنًا، وتشغيلًا مريحًا، مما يجعله مناسبًا بشكل خاص لمراكز الأحمال الحضرية وشبكات المدن. من خلال تقليل استهلاك الطاقة وتحسين جودة إمداد الطاقة، تم استخدام سلسلة ZGS11 على نطاق واسع في المجتمعات السكنية والمرافق العامة والمواقع الصناعية ومؤسسات التعدين في جميع أنحاء البلاد.
لماذا تختارنا
البيانات الرئيسية
| نوع المحول | مملوء بالسائل مثبت على وسادة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 150 كيلو فولت أمبير |
| مجموعة المتجهات | YNyn0 |
| الجهد الأساسي | 12470Y/7200 |
| الجهد الثانوي | 480Y/277 |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | E |
| فئة التبريد | ONAN |
| طريقة الحماية من التيار الزائد الأساسي | منصهر، مغمور بالزيت |
| معيار (معايير) الكفاءة | يلبي معايير DOE 2016، ويلبي معايير CSA، ويلبي معايير ANSI/IEEE |
| تصنيف عامل K (تخفيف التوافقيات) | K-1 (قياسي) |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية (-50 درجة فهرنهايت إلى +104 درجة فهرنهايت) |
| مستوى الصوت | 50 ديسيبل |
| كفاءة % | 99.05% |
الرسومات الفنية
تخصيص
| الطاقة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (فولت) |
خسارة عدم التحميل (واط) |
خسارة التحميل (واط) |
الارتفاع (مم) |
العمق (مم) |
العرض (مم) |
الوزن (كجم) |
الوزن (رطل) |
| 75 كيلو فولت أمبير | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 كيلو فولت أمبير | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 كيلو فولت أمبير | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 كيلو فولت أمبير | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 كيلو فولت أمبير | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 كيلو فولت أمبير | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 كيلو فولت أمبير | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 كيلو فولت أمبير | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 كيلو فولت أمبير | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 كيلو فولت أمبير | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 كيلو فولت أمبير | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.
2. س: ما هو المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن مصنعون لدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمه ووضعه في الإنتاج. يجب تأكيد الخدمات المخصصة المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، وجميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
