| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-2000/12.47 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

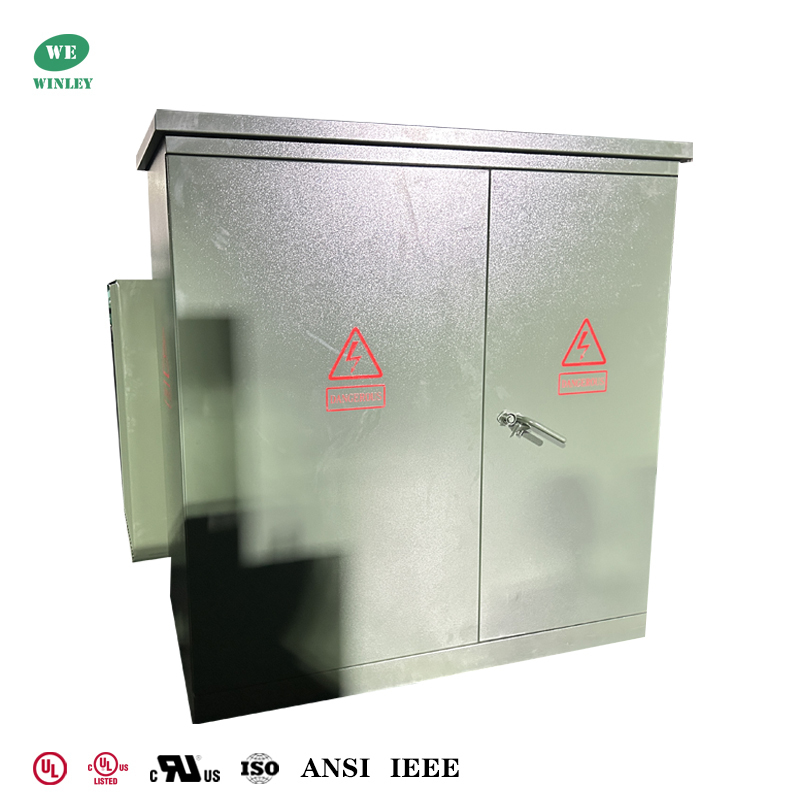

محول مثبت على وسادة ثلاثي الأطوار مدرج في قائمة UL 1500Kva 12.47KV إلى 480Y/277 معايير ANSI DOE IEEE CSA
ملخص

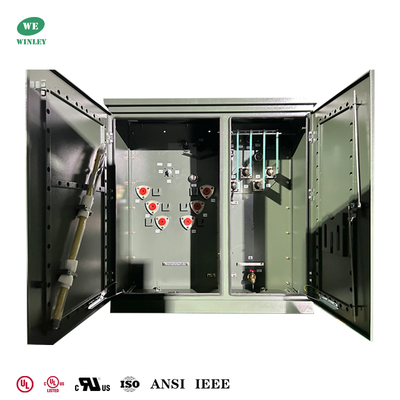

ZGS-H-1500/12.47 هو محول توزيع مملوء بالزيت مصمم للاستخدام الخارجي. يدمج قلب المحول والملفات ومفاتيح الحمل ذات الجهد العالي والصمامات وغيرها من المعدات المساعدة في حاوية محكمة الإغلاق، يأتي في تصميم أمامي حي وميت، وهو مصمم للتركيب مباشرة على الأرض دون الحاجة إلى حاويات واقية إضافية.
قدرات التصميم
السعة: 45 كيلو فولت أمبير - 5500 كيلو فولت أمبير
الجهد الأولي: 34.5KV، 24.94KV، 13.8KV، 13.2KV، 12.47KV، 4.16KV أو غير ذلك
الجهد الثانوي: 690Y/400، 480Y/277، 208Y/120، 240Y/120 أو غير ذلك
نوع التغذية: تغذية حلقية أو تغذية شعاعية
المعايير: IEEE/ANSI(C57.12.34)، CSA(C227.4 & C227.5)، IEC، DOE، NEMA
لماذا تختارنا

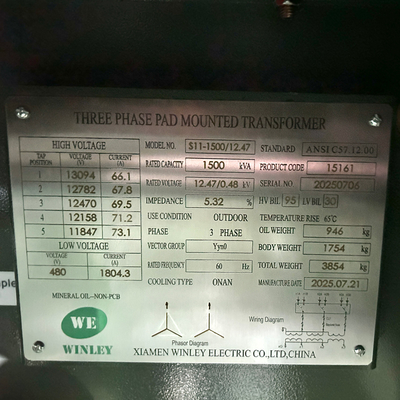

البيانات الرئيسية
| التفاصيل | Uالوحدة | المواصفات | |
| النوع | ~ | مثبت على وسادة، مملوء بالزيت | |
| السعة المقدرة | كيلو فولت أمبير | 1500 | |
| رقم المرحلة | ~ | 3 مراحل | |
| الجهد الأولي | فولت | 12470GrdY/7200 | |
| جلبة أولية | ~ | (6) فئة 15 كيلو فولت، BIL95kV 200A Well&insert | |
| BIL | كيلو فولت | 95 | |
| الجهد الثانوي | فولت | 480Y/277 | |

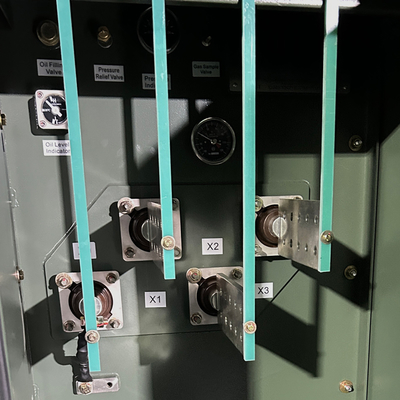

| جلبة ثانوية | ~ | 10 فتحات NEMA spade | |
| BIL | كيلو فولت | 30 | |
| نوع التنصت | ~ | خارج الدائرة | |
| نطاق التنصت | % | ±2*2.5 | |
| طريقة التبريد | ~ | ONAN | |
| التردد المقدر | هرتز | 60 | |
| مجموعة المتجهات | ~ | Yyn0 | |
| فئة العزل | ~ | A (105℃) | |
| ارتفاع درجة الحرارة | ℃ | 65 | |
الرسومات الفنية
الميزات القياسية
الملحقات الاختيارية
الاختبار
Sالمواصفات
| الطاقة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (فولت) |
فقدان عدم التحميل (واط) |
فقدان الحمل (واط) |
الارتفاع (مم) |
العمق (مم) |
العرض (مم) |
الوزن (كجم) |
الوزن (رطل) |
| 75 كيلو فولت أمبير | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 كيلو فولت أمبير | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 كيلو فولت أمبير | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 كيلو فولت أمبير | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 كيلو فولت أمبير | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 كيلو فولت أمبير | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 كيلو فولت أمبير | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 كيلو فولت أمبير | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 كيلو فولت أمبير | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 كيلو فولت أمبير | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 كيلو فولت أمبير | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على نموذج طلب؟
ج: نعم، نرحب بنموذج طلب لاختبار الجودة والتحقق منها.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن شركة مصنعة ولدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمه ووضعه في الإنتاج. يجب تأكيد خدمات التخصيص المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، جميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
