الاسم التجاري: | WINLEY |
رقم الطراز: | ZGD-50/0.24 |
الـ MOQ: | 1unit |
السعر: | $1000-$10000 |
تفاصيل التعبئة: | Plywood case |
شروط الدفع: | T/T |

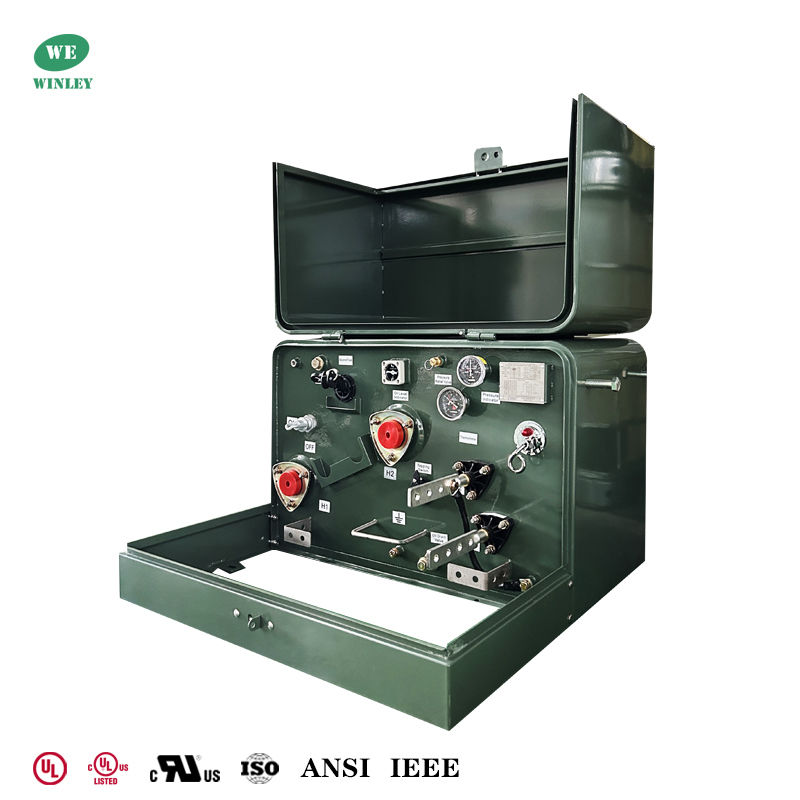

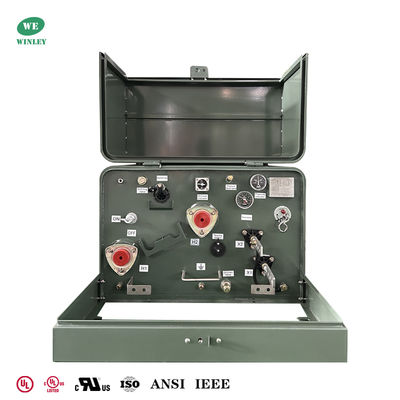

محولات مثبتة على وسادة أحادية الطور بقدرة 50 كيلو فولت أمبير لتوزيع الطاقة، تغذية حلقية، قطبية إضافية، 240 فولت إلى 480 فولت، مدرجة في قائمة UL
المحولات أحادية الطور المثبتة على وسادة هي أجهزة كهربائية مدمجة ومستقلة تستخدم في المقام الأول في البيئات السكنية والتجارية الخفيفة. تطبيقها الأساسي هو خفض الجهد الكهربائي العالي الذي توفره شركة المرافق إلى جهد أقل مناسب للاستخدام المنزلي أو التجاري الصغير.
لماذا تختارنا
1. حصل محول WINLEY أحادي الطور على شهادة UL/cUL، بسعة تتراوح من 10-333 كيلو فولت أمبير وجهد يصل إلى 34.5 كيلو فولت
2. تم تصميم المنتجات وفقًا لمعايير متعددة وتفي أو حتى تتجاوز معايير DOE 2016 و IEEE و ANSI و CSA و IEC و NEMA وغيرها من المعايير.
3. تزيد القدرة الإنتاجية الشهرية عن 800 وحدة، ويمكن تحقيق التسليم السريع في غضون 4 أسابيع.
البيانات الرئيسية للمحول المثبت على وسادة أحادي الطور
تكوين المحول | مملوء بالسائل ومثبت على وسادة |
نوع تغذية المحول | تغذية حلقية |
القطبية | إضافية |
الطور | أحادي الطور |
السعة | 75 كيلو فولت أمبير |
مجموعة المتجهات | II6 |
الجهد الأولي | 240 فولت |
الجهد الثانوي | 480 فولت |
التردد | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | عزل من الفئة E - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ تبريد ذاتي |
معيار (معايير) الكفاءة | يفي بمعايير DOE 2016، ويلبي معايير CSA، ويلبي معايير ANSI/IEEE |
تصنيف عامل K (تخفيف التوافقيات) | K-1 (قياسي) |
سائل العزل | سائل عزل FR-3 - سائل غير PCB |
مادة اللف | نحاس |
تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية (-50 درجة فهرنهايت إلى +104 درجة فهرنهايت) |
مستوى الصوت | 48 ديسيبل |
الميزات القياسية
• 4 أوضاع لكسر الحمل
• جهود أو صنابير متعددة
• مفاتيح تغيير الجهد أو الصنبور المتعددة التي يمكن تشغيلها خارجيًا للتشغيل الآمن
• خزان من الفولاذ المقاوم للصدأ، وقاع الخزان، وعتبة، وباب، و/أو أجهزة
• العديد من المجارف والمحطات الطرفية المتاحة للأكمام الثانوية
• إدخالات أكمام الجهد العالي
• موصلات أرضية
• أكمام جهد عالي من قطعة واحدة
• سائل Envirotemp™ FR3™
• مفاتيح كسر الحمل
• صمام تصريف/أخذ عينات
• مقياس ضغط الفراغ
• مقياس مستوى السائل
• مقياس درجة الحرارة
محول مثبت على وسادة أحادي الطور رسم
المواصفات
Sمواصفات المحول المثبت على وسادة أحادي الطور | ||||||||
التصنيف | الجهد العالي (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | الارتفاع | العمق | العرض | وزن الزيت (كجم) | الوزن الإجمالي (كجم) |
(كيلو فولت أمبير) | (مم) | (مم) | (مم) | |||||
15 كيلو فولت أمبير | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or others |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 كيلو فولت أمبير | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 كيلو فولت أمبير | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 كيلو فولت أمبير | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 كيلو فولت أمبير | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 كيلو فولت أمبير | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 كيلو فولت أمبير | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 كيلو فولت أمبير | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.
2. س: ما هو الوقت المحدد للتسليم؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ B/L. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن مصنعون ولدينا فريق البحث والتطوير الخاص بنا، ويمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمه ووضعه في الإنتاج. يجب تأكيد خدمات التخصيص المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، وجميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء للمنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
![]() |
