| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-300/12.47 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

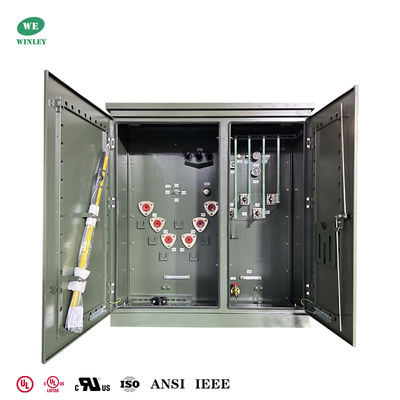

UL المدرجة 300Kva 3 مرحلة محول مثبت على منصة 12.47KV إلى 480V معايير ASNI / IEEE
لماذا اخترنا
البيانات الرئيسية
| لا، لا، لا | تفاصيل | يونيت | المواصفات |
| 1 | النوع | ~ | معلّق على عتبة، تغذية شعاعية |
| 2 | السعة الاسمية | kVA | 300 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأساسي | V | 12470 فولت |
| 5 | الجهد الثانوي | V | 480Y/277 |
| 6 | طريقة التبريد | ~ | أونان |
| 7 | التردد المسموح به | هرتز | 60 |
| 8 | مجموعة المتجهات | ~ | دين1 |
| 9 | فئة العزل | ~ | A (105°C) |
| 10 | ارتفاع الحرارة | ك | 65 |
| 11 | مواد التلف | ~ | الألومنيوم أو النحاس |
| 12 | مادة الأساس | ~ | فولاذ السيليكون |
| 13 | مواد التبريد | الزيت المعدني | |
| 14 | مواد السكن | ~ | الفولاذ المغلف |
| 15 | حالة الخدمة | ~ | داخل أو خارج |
| 16 | مستوى سطح البحر | م | ≤1000 |
| 17 | البعد | ملم | 1500*1650*1700 |
| 18 | الوزن | كيلوغرام | 1900 |
| 19 | المعيار | ~ | ASNI/IEEE C5712.34 |

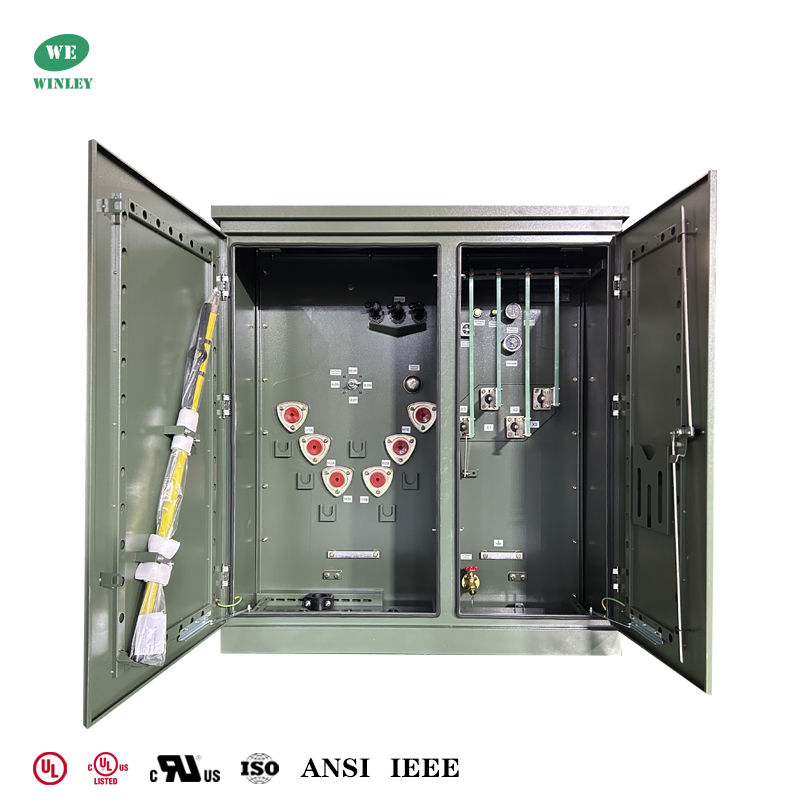

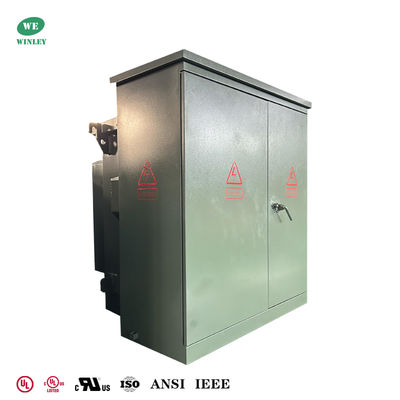

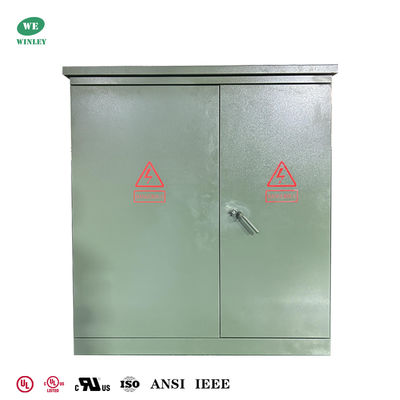

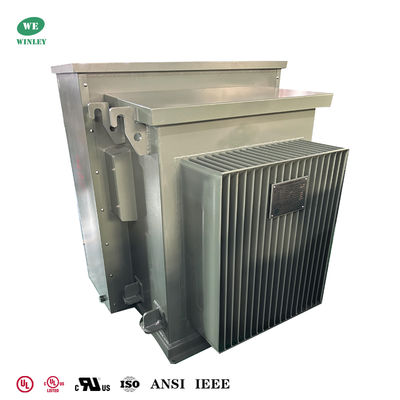

صور المنتج
الرسومات التقنية
1)الهيكل ضيق ومعقول ، والحجم صغير ، وهو حوالي ثلث علبة التغيير على الطراز الأوروبي بنفس السعة.
2) هيكل مغلق بالكامل ، معزول بالكامل ، لا حاجة لوضع حواجز السلامة ، وضمان موثوق به للسلامة الشخصية ؛
3) هناك مجموعة متنوعة من أنظمة إمدادات الطاقة للمستخدمين للاختيار من بينها ، والتي يمكن أن تتبنى إمدادات الطاقة النهائية وتحقق شبكة الحلقة أو إمدادات الطاقة المزدوجة.
4) يتم اعتماد محول الطاقة المغمور بالزيت S11 ، والذي يحتوي على خسارة منخفضة وارتفاع درجة الحرارة المنخفضة وقدرة كبيرة على الإفراط في الحمل.
5) يتم استخدام فيوز مزدوجة (فيوز الحماية الاحتياطي + فيوز التوصيل) للحماية ،وتتمتع الفتيلات المضغوطة بخصائص الحساسية المزدوجة للتيار والحرارة لضمان التشغيل الآمن والموثوق به للمنتج;
6) يمكن توصيل ومسح وصلة الكابل 200A تحت الحمل ، ويمكن تشغيلها كمفتاح حمولة في حالات الطوارئ. كما أنه يمتلك خصائص مفتاح عزل.
7) يتبنى التلفيف اتصال Dyn11 ويتبنى جوهر الحديد بنية ثلاثية المراحل من أربعة أعمدة ، بحيث يمكن أن يعمل المنتج تحت أي حمولة غير متماثلة ، ولا تتحرك النقطة المحايدة ،الجهد مستقر، جودة إمدادات الطاقة مرتفعة، وتسخين الخزانة، والضوضاء منخفضة، وأداء الحماية من البرق جيدة ؛
8)تعتمد الخزانة على تصميم مضاد للتآكل ومعالجة خاصة لطلاء الرذاذ ، جميلة وروائية ، مناسبة لمختلف البيئات ، وتحقق تأثير تجميل المدينة.
الخصائص القياسية
المكونات الرئيسية: القلب الحديدي، الملفوفة، خزان الوقود، وسادة الزيت، جهاز التنفس، أنبوب مضاد للانفجار (صمام إطلاق الضغط) ، المشعّل، غلاف عازل، مفتاح الصنبور، رلاي الغاز، مقياس الحرارة،مطهر للزيت، إلخ
الملحقات الاختيارية
التطبيق
Sالخصم
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
