| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-150/12.47 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

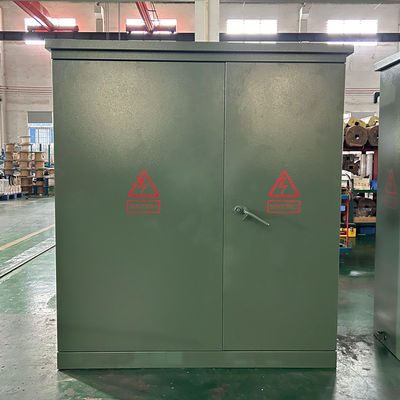

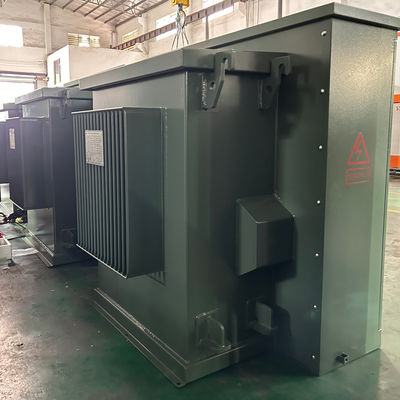

150Kva محول ثلاثي المراحل مثبت على منصة متعددة الجهد 14400V 13800V 13200V 12870V 12470V 12000V 11500V UL المدرجة
ملخص

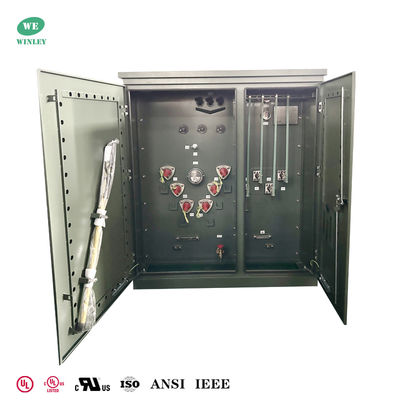

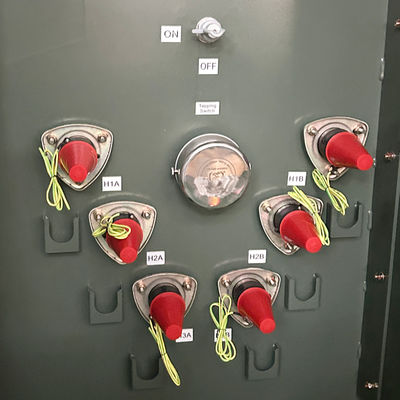

المحول الثلاثي المرحلي المثبت على علبة يغمس مفتاح الحمل والصمام على جانب الجهد العالي للمحول مع قلب وملفوفات المحول في خزان الزيت نفسه ،لديها مزايا الهيكل المتقدمأداء موثوق به، وفورات الطاقة وخفض الاستهلاك، الاستخدام المرن، القدرة القوية على التكيف، والمزايا الاقتصادية.
لماذا اخترنا
1تنتج وينلي مجموعة كاملة من المحولات المثبتة على منصات ثلاثية المراحل بقدرة 45kva-5500KVA وجهد يصل إلى 34.5KV. تلبي المنتجات أو تتجاوز معايير وزارة الطاقة 2016 ،IEEE/ANSI، CSA، IEC، NEMA، الخ
2لقد حصل المحول الثلاثي المرحلي المثبت من قبل WINLEY على شهادة UL / cUL (رقم الشهادة: UL-US-2431836-0 ، UL-CA-2423202-0) ،ويمكن أن تتقدم بطلب للحصول على UL (إذن الشريك) وفقا لمتطلبات العملاء.
3يتم تصدير منتجاتنا إلى أمريكا الشمالية، أمريكا الجنوبية، الفلبين وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج،خدمة ما بعد البيع المهنية والموثوق بها، ويمكن تسليم البضائع بسرعة في غضون 7-35 يوما.
البيانات الرئيسية
| لا، لا، لا | تفاصيل | يونيت | المواصفات |
| 1 | النوع | ~ | محمول على علبة، تغذية شعاعية |
| 2 | السعة الاسمية | kVA | 150 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأساسي | V | 12870 |
| 5 | الجهد الثانوي | V | 208Y/120 |
| 6 | نوع النقر | ~ | التنصت خارج الدائرة |
| 7 | نطاق التقط | % | 14400, 13800, 13200, 12870, 12470, 12000, 11500 |
| 8 | طريقة التبريد | ~ | أونان |
| 9 | التردد المسموح به | هرتز | 60 |
| 10 | مجموعة المتجهات | ~ | دين1 |
| 11 | فئة العزل | ~ | A (105°C) |
| 12 | ارتفاع الحرارة | ك | 65 |
| 13 | عائق | % | 5.75 |
| 14 | مواد التلف | ~ | الألومنيوم/النحاس |
| 15 | مادة الأساس | ~ | فولاذ السيليكون |
| 16 | مواد التبريد | ~ | زيت معدني |
| 17 | حالة الخدمة | ~ | داخل أو خارج |
| 18 | مستوى سطح البحر | م | ≤1000 |
| 19 | المعيار | ~ | ASNI/IEEE C5712.34 |
الرسومات التقنية
الخصائص القياسية

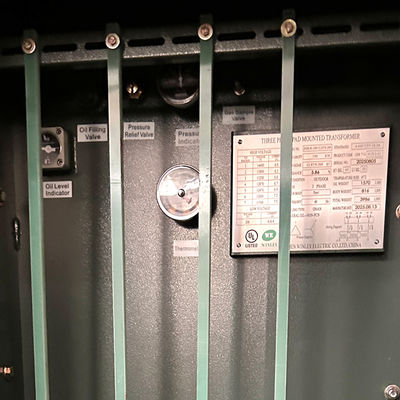

المكونات الرئيسية: القلب الحديدي، الملفوفة، خزان الوقود، وسادة الزيت، جهاز التنفس، أنبوب مضاد للانفجار (صمام إطلاق الضغط) ، المشعّل، غلاف عازل، مفتاح الصنبور، رلاي الغاز، مقياس الحرارة،مطهر للزيت، إلخ
الملحقات الاختيارية
Sالخصم
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
