| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-50/4.16 |
| الـ MOQ: | 1Unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

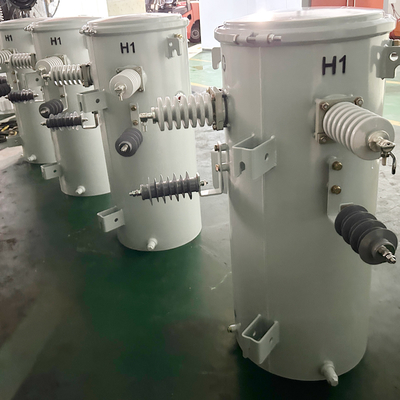

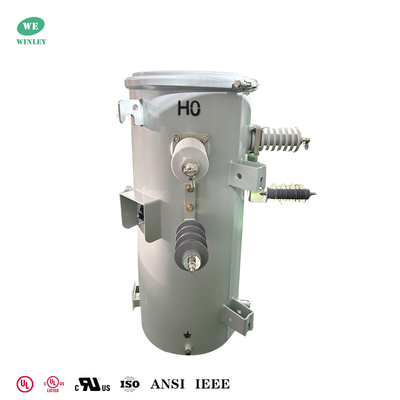

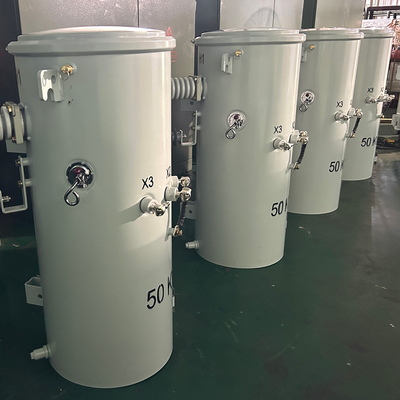

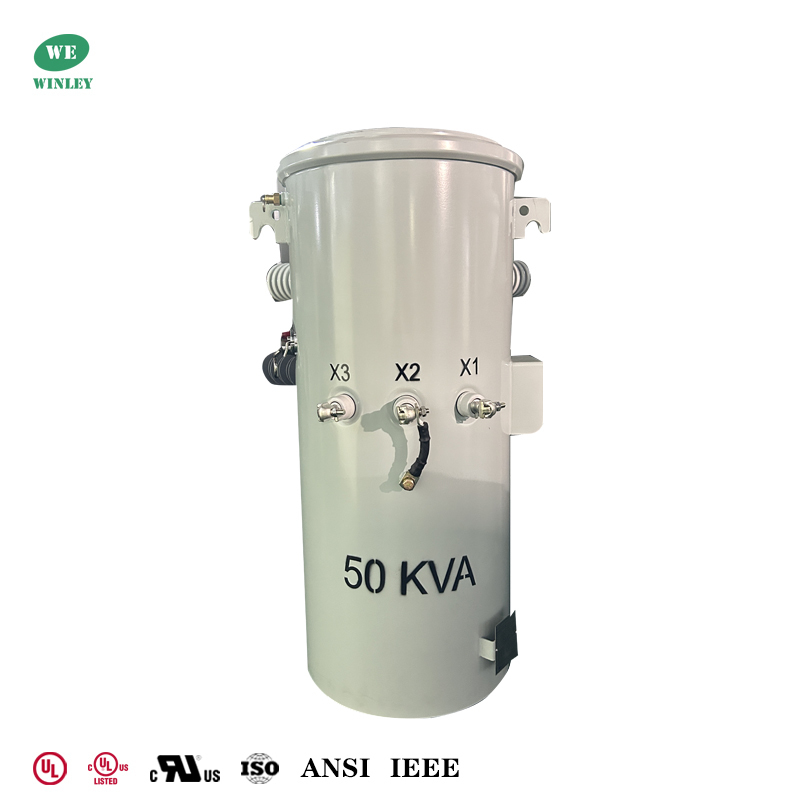

50kva محول قطب الطاقة التوزيع العلوي المزدوج الملفوف Transforme 4160Y إلى 120V UL معتمدة
وينلي هي شركة مصنعة موثوقة ومتخصصة للغاية للمحولات المثبتة على القطب. متوفرة في مستويات من 10-333 كيلو فاو، تلبية ANSI / IEEE ومعايير أخرى. احصل على عرض عرض في دقائق!
المحولات المثبتة على القطب من وينلي، معتمدة من UL/cUL، تتجاوز معايير ANSI، IEEE، CSA، IEC60076. تصاميمنا الآمنة، المستقرة، والكفؤة تقلل من تكاليف التشغيل لحلول الطاقة الموثوقة.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| الجهد الأولي | 4160Y/2400 |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| التكرار | 100 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| سائل العزل | FR-3، سائل غير PCB |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| الأبعاد* | 24''-W x 27''-D x 42''-H |
الرسم
الخصائص الهيكلية
1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات الحلقات، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والخزين الموثوق بها.
3المسامير الحلقية على جدار الخزان تعمل كحافظة منخفضة الجهد ومحطة وهي مغلفة بالقصدير.
4هذا البند يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي متوافقة.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
الاختبار
قبل تسليم المحول ذو القطب الواحد، سنقوم بترتيب سلسلة من الاختبارات التي تساعد العملاء على التحقق من الجودة وضمان السلامة.عموما سوف نفعل الاختبارات الروتينية التي تشمل اختبار نسبةاختبار مقاومة التلف ، لا فقدان الحمل ولا اختبار التيار الحالي الحمل ، التطبيق الجهد واختبارات الجهد التحفيزي ، اختبار التسرب وهلم جرا.سنقوم بإرسال تقرير الاختبار من خلال تحديد كل هذه نتائج الاختبار مع توقيع مهندس محترف على وثيقة الاختبارإلى جانب الاختبارات الروتينية، هناك اختبارات اخرى مثل اختبار المقاومة، اختبار ارتفاع درجة الحرارة، اختبار مستوى الصوت وهلم جرا.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
