| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-167/34.5 |
| الـ MOQ: | 1unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

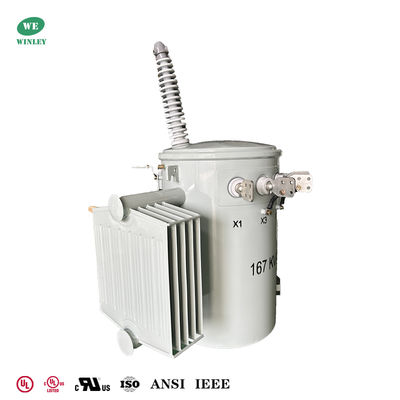

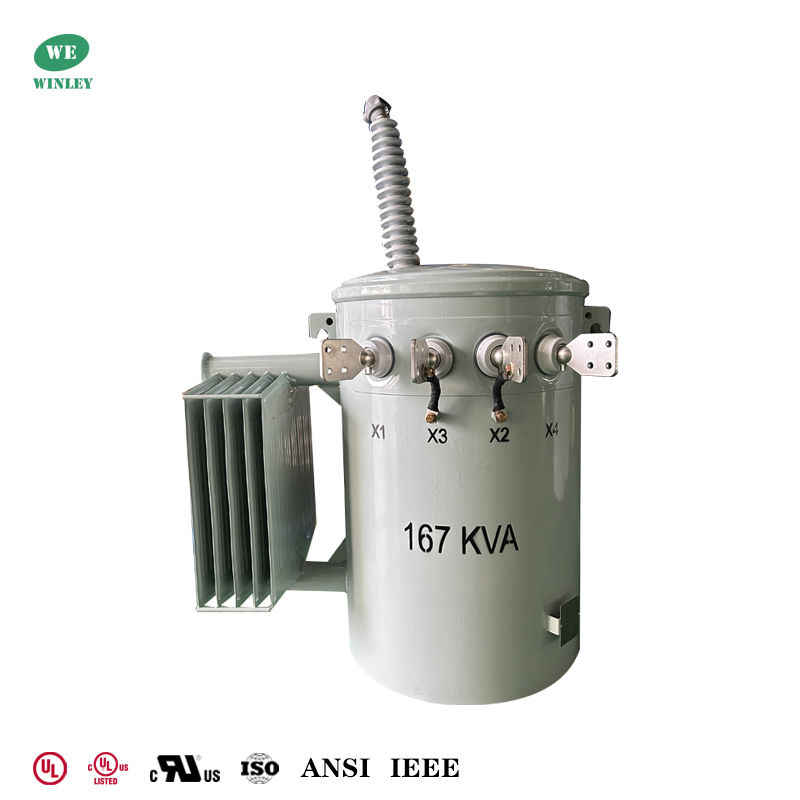

محول توزيع مثبت على عمود أحادي الطور 167 كيلو فولت أمبير مغمور بالزيت بملفات مزدوجة 34.5 كيلو فولت إلى 120 فولت BIL 200 كيلو فولت من النوع التقليدي
محول توزيع علوي من WINLEY بسعة 167 كيلو فولت أمبير - حل موثوق به وعالي الأداء مثبت على عمود مصمم لتطبيقات التوزيع أحادي الطور الصعبة. تم تصميمه كمحول مملوء بالسوائل التقليدي مع ملفات نحاسية وعزل زيت معدني، توفر هذه الوحدة ONAN (الزيت الطبيعي للهواء الطبيعي) خدمة موثوقة ومتانة طويلة الأمد للمغذيات السكنية والتجارية والصناعية الخفيفة.
البيانات الرئيسية
| نوع المحول | محول توزيع علوي، نوع تقليدي |
| تكوين المحول | مثبت على عمود مملوء بالسائل |
| المرحلة | أحادي الطور |
| السعة | 167 كيلو فولت أمبير |
| الجهد الأولي | 34500Y/19920 |
| BIL الأولي | 200 كيلو فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| المرحلة الثانوية | ملفات مزدوجة، أحادي الطور |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | عزل من الفئة E - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | ONAN؛ تبريد ذاتي |
| معايير الكفاءة | يفي بمعايير وزارة الطاقة لعام 2016، ويلبي معايير ANSI/IEEE |
| تصنيف عامل K (تخفيف التوافقيات) | K-1 (قياسي) |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
| مستوى الصوت | 55 ديسيبل |
| مستوى الارتفاع | 3300 قدم فوق مستوى سطح البحر |
| مادة القلب | فولاذ موجه الحبيبات |
| الأبعاد* | 38 بوصة عرض × 41 بوصة عمق × 68 بوصة ارتفاع |
| قطر الخزان* | 28 بوصة OD |
| الوزن الإجمالي (مملوء بالسائل)* | 1545 رطلاً |
| الكفاءة | 99.15% |
الرسومات الفنية
الميزات القياسية
المواصفات
| محول مثبت على عمود أحادي الطور | ||||||
| السعة المقدرة (كيلو فولت أمبير) | عالي | الجهد المنخفض (فولت) | رمز الاتصال | قياسي | معاوقة قصر الدائرة (%) | الكفاءة |
| الجهد (فولت) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
التقييمات
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على نموذج طلب؟
ج: نعم، نرحب بنموذج طلب لاختبار الجودة والتحقق منها.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن مصنعون لدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في التصميم ووضعها في الإنتاج. يجب تأكيد خدمات التخصيص المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، جميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال بدقة صنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
