| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-2500/0.48 |
| الـ MOQ: | 1Unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |
محول معزول ثلاثي الأطوار مثبت على وسادة 2500 كيلو فولت أمبير 480 فولت إلى 480Y IEEE ANSI C57
محول العزل المثبت على وسادة 2.5 ميجا فولت أمبير 480 فولت (جهد عالي) إلى 480Y/277 (جهد منخفض). يتميز بتوصيل دلتا على الملف الأولي وتوصيل واي على الملف الثانوي، مصمم وفقًا لمعيار IEEE Std C57.12.00 ومدرج في قائمة UL، ويلبي معايير كفاءة وزارة الطاقة.

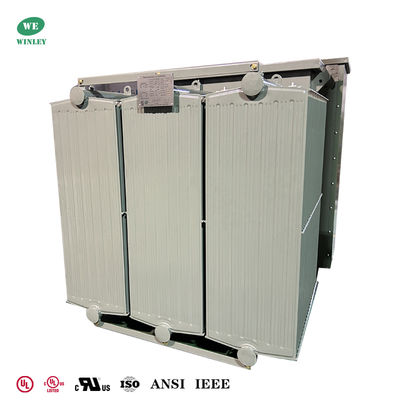

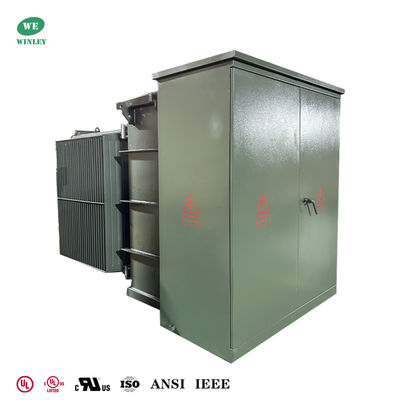

صور المنتج

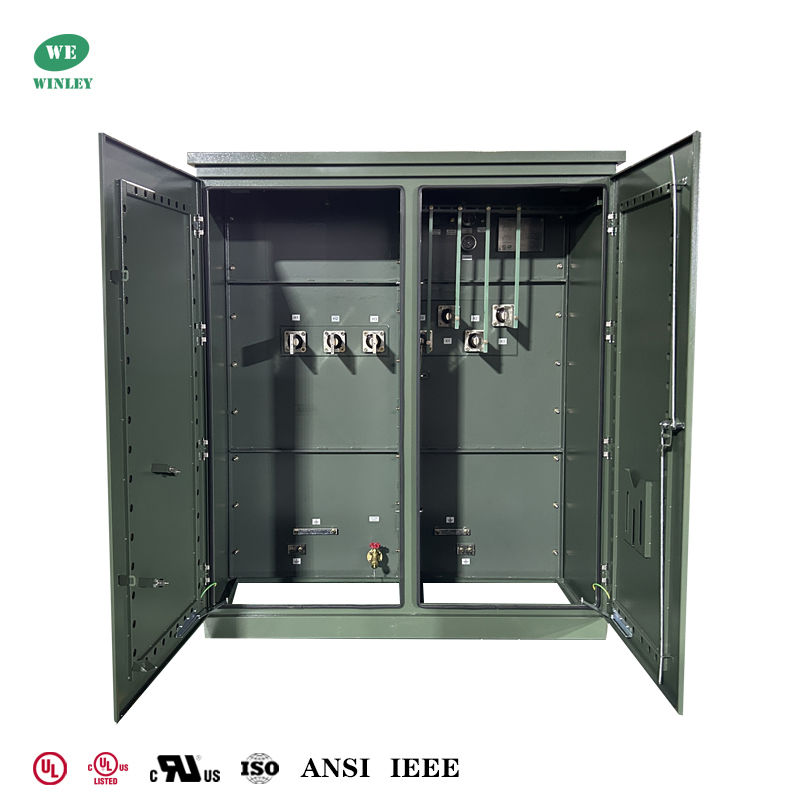

حجرة الجهد العالي والمنخفض لمحولات 2.5MVA المثبتة على وسادة
البيانات الرئيسية
| رقم. | العنصر | الوحدة | المتطلبات |
| 1 | النوع | ~ | غاطس في الزيت، مثبت على وسادة |
| 2 | السعة المقدرة | كيلو فولت أمبير | 2500 |
| 3 | عدد الأطوار | ~ | 3 |
| 4 | الجهد الأولي | فولت | 480 |
| 5 | الجهد الثانوي | فولت | 480Y/277 |
| 6 | طريقة التبريد | ~ | ONAN |
| 7 | التردد المقدر | هرتز | 60 |
| 8 | مجموعة المتجهات | ~ | Dyn1 |
| 9 | فئة العزل | ~ | أ |
| 10 | ارتفاع درجة الحرارة | ك | 65 |
| 11 | الممانعة | % | 5.75 |
| 12 | مادة اللف | ~ | ألومنيوم |
| 13 | مادة القلب | ~ | فولاذ سيليكون |
| 14 | مادة السائل العازل | ~ | زيت معدني |
| 15 | حالة الخدمة | ~ | في الهواء الطلق |
| 16 | مستوى سطح البحر | م | ≤1000 |
| 17 | المعيار | ~ | IEEE ANSI C57.12.00 |
الرسومات الفنية
هيكل المنتج
1) جزء المحول وجزء خزانة التحكم من الاختلاف الأمريكي، حيث أن جزء المحول عبارة عن هيكل محكم الإغلاق، ويمكن أن يكون الزيت العازل نوعين من الزيت ذي نقطة الاشتعال العالية أو الزيت العادي.
2) تنقسم خزانة التحكم إلى غرفة ذات جهد عالٍ وغرفة ذات جهد منخفض.
3) تم تجهيز غرفة الجهد العالي بما يلي: قابس كابل عالي الجهد، مانع الصواعق، مقبض تشغيل مفتاح الحمل، مقبض مفتاح الصنبور غير المنشط، فتيل قابس، صمام تحرير الضغط، مقياس الحرارة، مقياس الضغط، مقاييس مستوى الزيت، سدادات تعبئة الزيت، صمامات تصريف الزيت، إلخ. ، مفاتيح الحمل، مغيرات الصنبور خارج الإثارة، الصمامات القابلة للتوصيل، إلخ. كلها مغمورة في زيت المحولات مع قلب المحول. يتم توصيل كابل الجهد العالي والمحول بواسطة موصلات كابل الكوع.
4) يمكن تركيب قواطع الدائرة الهوائية، ومحولات التيار، بالإضافة إلى عدادات الطاقة الكهربائية، ومقاييس التيار الكهربائي والفولتية، ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقًا لاحتياجات المستخدم.
Sالمواصفات
| الطاقة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (فولت) |
خسارة عدم التحميل (واط) |
خسارة التحميل (واط) |
الارتفاع (مم) |
العمق (مم) |
العرض (مم) |
الوزن (كجم) |
الوزن (رطل) |
| 75 كيلو فولت أمبير | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 كيلو فولت أمبير | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 كيلو فولت أمبير | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 كيلو فولت أمبير | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 كيلو فولت أمبير | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 كيلو فولت أمبير | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 كيلو فولت أمبير | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 كيلو فولت أمبير | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 كيلو فولت أمبير | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 كيلو فولت أمبير | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 كيلو فولت أمبير | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، نرحب بطلب عينة للاختبار والتحقق من الجودة.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت بحاجة.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن شركة مصنعة ولدينا فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في التصميم ووضعها في الإنتاج. يجب تأكيد خدمات التخصيص المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، جميع أنواع المنتجات حاصلة على شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
