| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-50/34.5 |
| الـ MOQ: | 1Unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

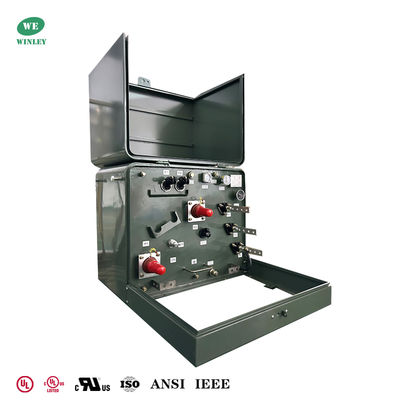

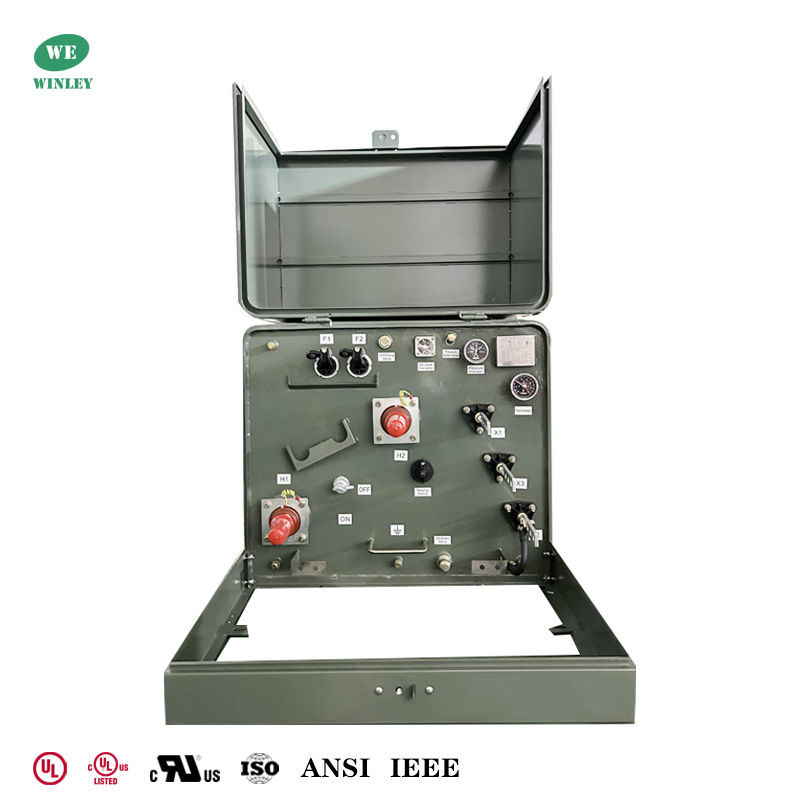

UL مدرجة 50kva واحد المرحلة منصة تركيب المحول 34500V إلى 120V توزيع الطاقة المحولات الخطوة إلى أسفل
هذا المحول المثبت على علبة 50 كيلو فاو هو نوع هجين، مليء بالسائل بالزيت المعدني ومصمم لتغذية الحلقة.يحتوي على أساسية Wye أرضية (فئة 35 كيلو فولت) و 120/240 فولت ثنائي الملفوفة واحدة مرحلة ثانوية، مع مفاتيح وقف الحمل 200 آمبر 35 كيلو فولت.
تلبي معايير DOE 2016 و ANSI/IEEE
لماذا اخترنا
محولات WINLEY® المعتمدة من UL / cUL ، تتراوح من 10 إلى 333 كيلو فولت مع فولتات تصل إلى 34.5 كيلو فولت مصممة لتلبية أو تجاوز المعايير الرئيسية بما في ذلك DOE 2016 ، IEEE ، ANSI ، CSA ، IECو NEMAمع قدرة إنتاج شهرية تزيد عن 800 وحدة وتسليم سريع في غضون 4 أسابيع، هذه المحولات تجد تطبيقات واسعة في جميع أنحاء الولايات المتحدة وكندا.
البيانات الرئيسية
| نوع المحول | منصة تركيب |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| مجموعة المتجه | II6 |
| الجهد الأولي | 34500Y/19920 |
| البيان الأساسي | 150 كيلو فولت |
| الجهد الثانوي | 240/120 فولت (L-N-L) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| الأبعاد* | 40''W × 50'D × 30'H |
| الوزن | 1800 باوند |
| الكفاءة | 98.95% |
الرسم
خصائص المحول
هذا المحول 50 كيلو فايهالجهد الأساسي هو 34500Y/19920 ، مع تصنيف فئة 35 كيلو فولت ومحرك فازور واسع الأرض. بلاده الأساسية هي 150 كيلو فولت.الجهد الثانوي هو 240/120 فولت (L-N-L) ، تصنيفها في فئة 1.2 كيلو فولت ،مزودة بجهاز فازور أحادي المرحلة مزدوج التلفزيون و BIL ثانوي 30 كيلو فولت.المضمنات الابتدائية للضغط هي من فئة 36 كيلو فولت مع تصنيف MCOV من 27 كيلو فولت.

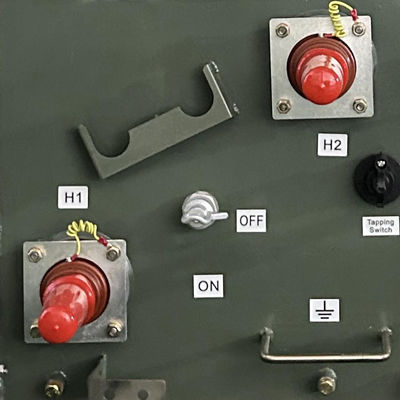

مجهزة بمفتاح كسر الحمل من 200 آمبر 35 كيلو فولت في موضعين ، وموقفي التيارات الأولية (فئة 36 كيلو فولت) ، وحماية التيار الزائد المتداخلة ، تضمن التشغيل الآمن.مصنوعة من مكونات فولاذية مغلفة، يحتوي على غطاء مقاوم للتلاعب مع غطاء قابل للاغلاق ، وتغطية البوكسي المقاومة للطقس ، ويتوافق مع معايير DOE 2016 و ANSI / IEEE.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
