| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-100/22.9 |
| الـ MOQ: | 1Unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

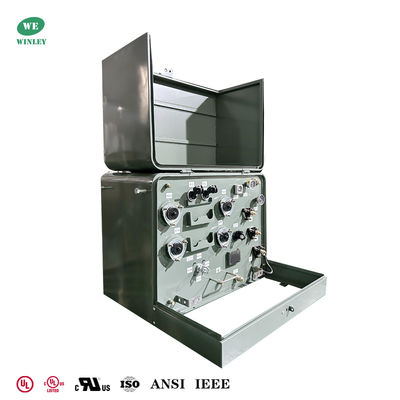

100kva محول 1 مرحلة مثبت على منصة 22900V إلى 120V محول توزيع الطاقة ANSI IEEE تلبي معيار DOE 2016
محول 100 كيلو فاو واحد المرحلة، مصمم لتوزيع الطاقة الموثوقة مع 22,900 فولت دلتا رئيسي و 120/240 فولت ثانوية.الوحدة المليئة بالسائل تستخدم سائل KNAN قابلة للتحلل البيولوجي، تلبي معايير كفاءة وزارة الطاقة 2016 مع تصنيف كفاءة 99٪.
البيانات الرئيسية
| نوع المحول | منصة تركيب |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 100 |
| الجهد الأولي | 22900 فولت |
| الجهد الثانوي | 120/240 (L-N-L) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| الكفاءة | تلبي معايير وزارة الطاقة 2016 |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 50 ديسابايت |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| مادة الخزان | الفولاذ المطلي |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) * | +/- 270 واط |
| خسارة الحمل (بواط) * | +/- 1,100 واط |
الرسم
خصائص المحول
22900 فولت دلتا الأساسية (125 كيلو فولت BIL) و 120/240 فولت (L-N-L) الثانوية مزدوجة التلفزيون (30 كيلو فولت BIL) تضمن تحويل مستقر من الجهد المتوسط إلى المنخفض ، مع ارتفاع قيم BIL لتعزيز الحماية العابرة.5-الموقف تغيير الضغط (2 فوق/2 أسفل، 2.5 درجة من الخطوات) يسمح بتعديل التوتر الدقيق للتكيف مع تقلبات النظام.تخفيف الضغط التلقائي وصمامات التعبئة / الصرف (مع جهاز أخذ العينات) تبسط الصيانة.المنشأة الفولاذية المقاومة للتلاعب تقاوم الأضرار والتآكل، مناسبة للاستخدام في الهواء الطلق.

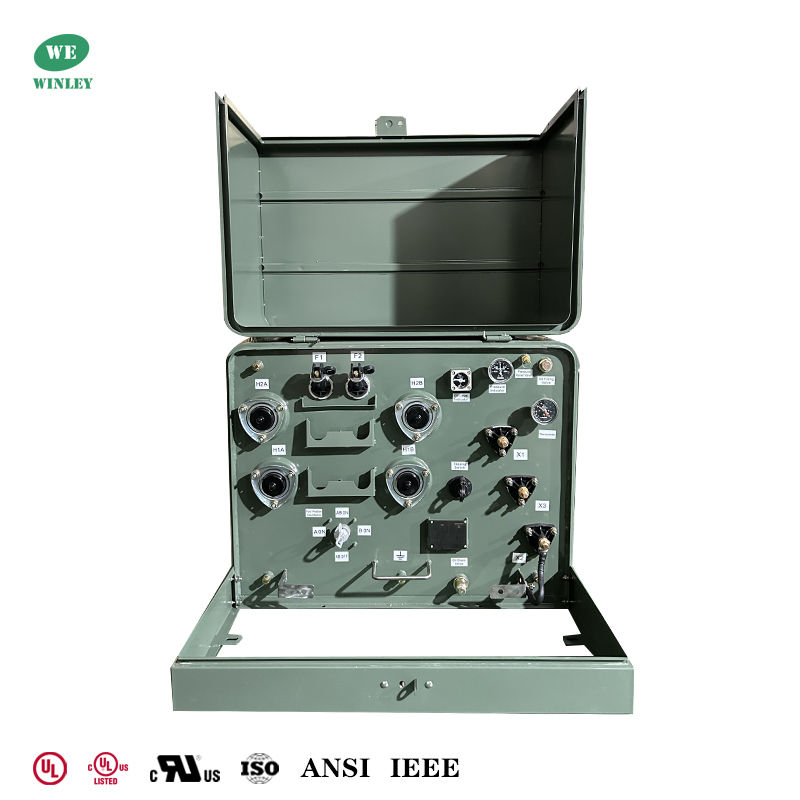

توفر أجهزة التشغيل الأساسية 200A (4 اتصالات في الجبهة الميتة) وثلاثة محطات مدببة في الجبهة الثانوية الاتصالات الآمنة والموثوقة ؛ يضيف تصميم الجبهة الميتة السلامة ،في حين أن المسامير المتدلية تبسط الأسلاك.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
لماذا اخترنا
1. محول وينلي أحادي المرحلة حصل على شهادة UL / cUL ، بقدرة 10-333KVA وجهد يصل إلى 34.5KV
2تم تصميم المنتجات وفقا لمعايير متعددة وتلبي أو حتى تتجاوز DOE 2016، IEEE، ANSI، CSA، IEC، NEMA ومعايير أخرى.
3قدرة التسليم الشهرية هي أكثر من 800 وحدة، ويمكن تحقيق التسليم السريع في غضون 4 أسابيع.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
