| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-1500/0.48 |
| الـ MOQ: | 1Unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

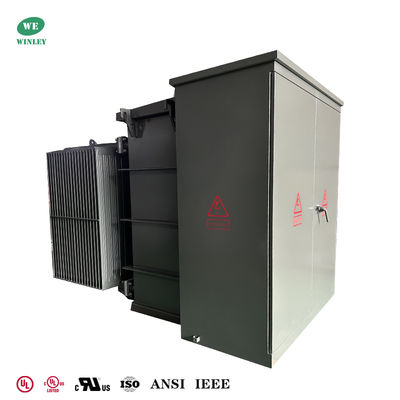

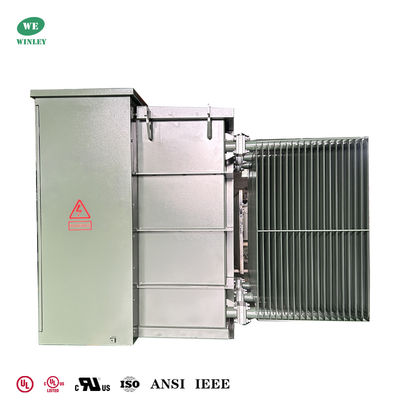

1500Kva محول ثلاثي المراحل مثبت على علبة الزيت مغطى بمحول عزل 480 فولت
هذا المحول ثلاثي المراحل المغمور بالزيت من 1500 كيلو فاو ، للاستخدام في الهواء الطلق ، يحتوي على 480 فولت رئيسي و 480Y / 277 فولت ثانوي.و 65K ارتفاع درجة الحرارة. مع الملفوفات الألومنيوم، والقلب الصلب السيليكون، والزيت المعدني العزل.إنه يستوفي IEEE ANSI C57.12.00.
البيانات الرئيسية
| لا، لا، لا | البند | الوحدة | الاحتياج |
| 1 | النوع | ~ | زيت مغطى، علبة مثبتة |
| 2 | السعة الاسمية | kVA | 1500 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأولي | V | 480 |
| 5 | الجهد الثانوي | V | 480Y/277 |
| 6 | طريقة التبريد | ~ | أونان |
| 7 | التردد المسموح به | هرتز | 60 |
| 8 | مجموعة المتجهات | ~ | دين1 |
| 9 | فئة العزل | ~ | أ |
| 10 | ارتفاع الحرارة | ك | 65 |
| 11 | مواد التلف | ~ | الألومنيوم |
| 12 | المعيار | ~ | الـ (إي إي إي اي ANSI C57)12.00 |
الرسومات التقنية
لماذا اخترت (وينلي) ؟
نحن نقدم مجموعة شاملة من المحولات الثلاثية المرحلة مع قدرات من 45kVA إلى 5500kVA والجهد تصل إلى 34.5kV، جميع تلبية أو تجاوز المعايير مثل DOE 2016،الـ CSA، IEC، و NEMA. محولاتنا تحمل شهادات UL / cUL (UL-US-2431836-0, UL-CA-2423202-0) ويمكن أن تحصل على تصريح شريك UL حسب احتياجات العملاء.مع منتجاتنا المستخدمة على نطاق واسع في المرافق العامة في جميع أنحاء الولايات المتحدة وكندا، نحن نقدم تجربة غنية في التصميم والإنتاج وخدمة مهنية وموثوقة بعد البيع، وتسليم سريع في غضون 7~35 يوما.
الخصائص القياسية
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.

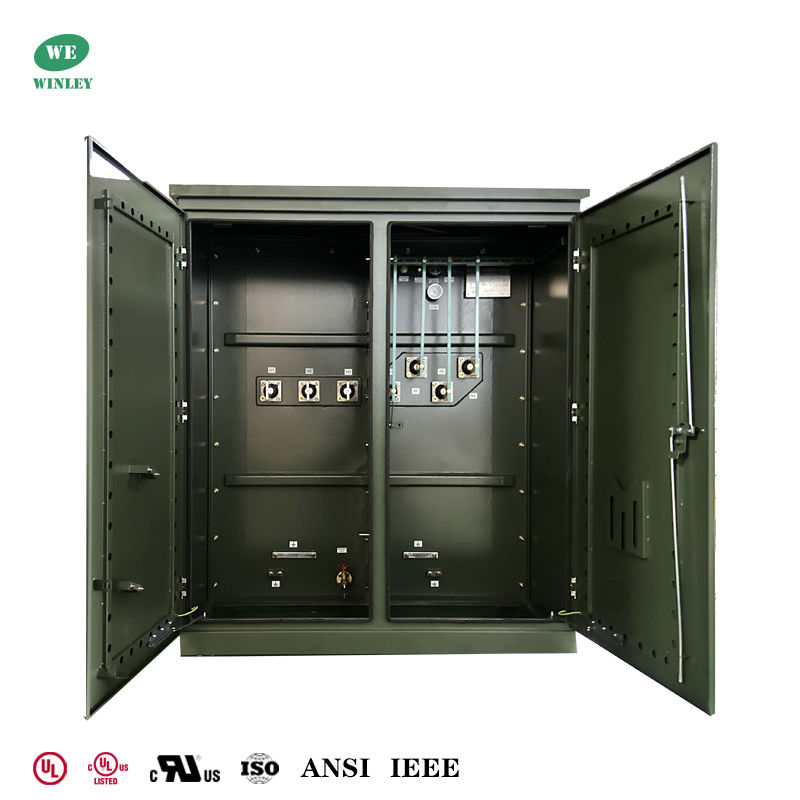

• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي لا يمكن فتحه إلا بعد فتح الباب منخفض الجهد.
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.

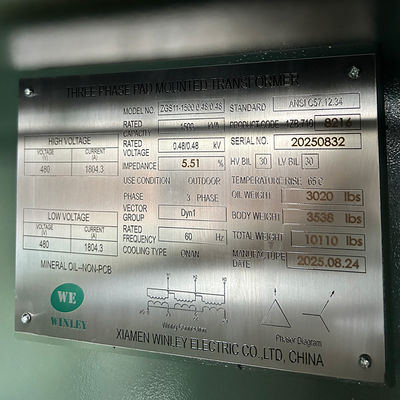

• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كاملة السعة أعلى وأقل من الاسمية.
• فتحة يد واحدة 10 × 18 (أو 14 × 25) في غطاء خزان المحول.
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
Sالخصم
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
