| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-600/34.5 |
| الـ MOQ: | 1Unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

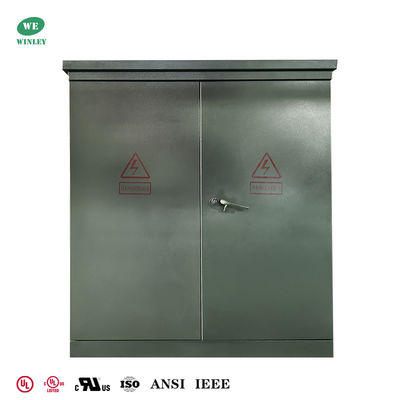

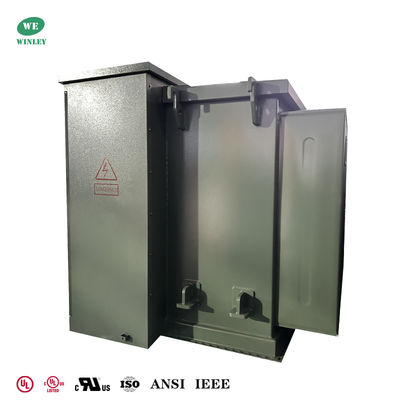

UL مدرجة 600Kva 3 مرحلة محول مثبت على منصة التحول مغطى بالزيت 34.5KV إلى 480V محول توزيع الطاقة الفعال

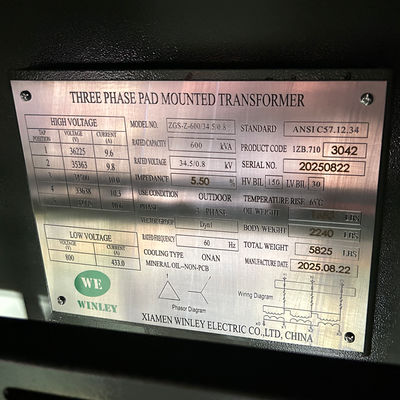

يحتوي هذا المحول ثلاثي المراحل المثبت على علبة 600 كيلو فاو (إمدادات شعاعية) على 34500 فولت أساسية و 480Y / 277 فولت ثانوية. يحتوي على استغلال خارج الدائرة ، وتبريد ONAN ، وتشغيل 60 هرتز ، ومجموعة متجه Dyn1 ،العزل من الفئة A (105 درجة مئوية)، و 65K ارتفاع درجة الحرارة. مناسبة للاستخدام في الداخل / الخارج، وتلبية ANSI / IEEE C57.12.34.
البيانات الرئيسية
| لا، لا، لا | تفاصيل | الوحدة | المواصفات | |
| 1 | النوع | ~ | محمول على علبة، تغذية شعاعية | |
| 2 | السعة الاسمية | kVA | 600 | |
| 3 | رقم المرحلة | ~ | 3 | |
| 4 | الجهد الأساسي | V | 34500 | |
| 5 | الإنهاء الأساسي | ~ | فئة 35kV، BIL150kV، 200A جيد | |
| 6 | الجهد الثانوي | V | 480Y/277 | |
| 7 | اتصال ثانوي | ~ | مقطوعة ذات أربع ثقوب | |
| 8 | نوع النقر | ~ | التنصت خارج الدائرة | |
| 9 | نطاق التقط | % | ± 2 * 2.5٪ | |
| 10 | طريقة التبريد | ~ | أونان | |
| 11 | التردد المسموح به | هرتز | 60 | |
| 12 | مجموعة المتجهات | ~ | دين1 | |
| 13 | فئة العزل | ~ | A (105°C) | |
| 14 | ارتفاع الحرارة | ك | 65 | |
| 15 | مواد التلف | ~ | الألومنيوم | |
| 16 | مادة الأساس | ~ | فولاذ السيليكون | |
| 17 | مواد التبريد | ~ | زيت معدني | |
| 18 | مواد السكن | ~ | الفولاذ المغلف (لون "مونسيل بيل" الأخضر) | |
| 19 | حالة الخدمة | ~ | داخل أو خارج | |
| 20 | مستوى سطح البحر | م | ≤1000 | |
| 21 | المعيار | ~ | ASNI/IEEE C5712.34 | |
الرسومات التقنية
لماذا اخترت (وينلي) ؟

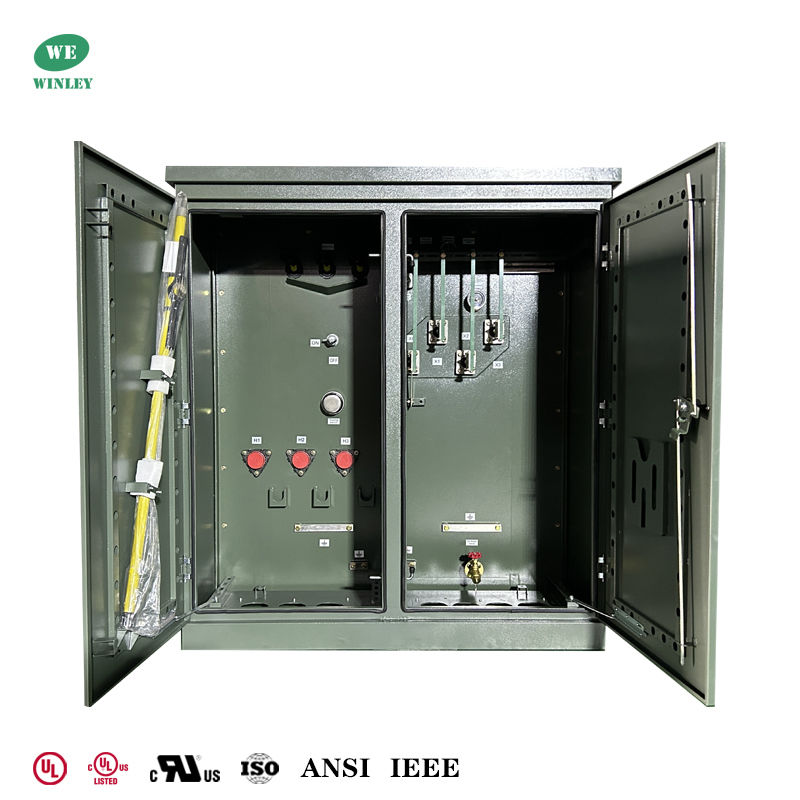

هيكل المنتج

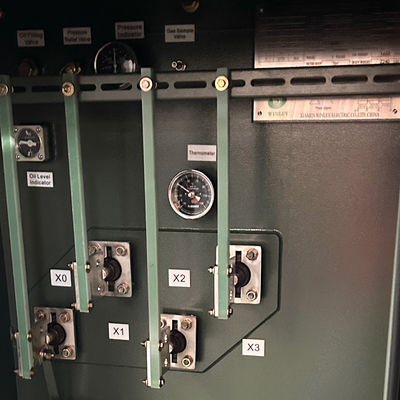

34500 فولت ديلتا الأساسية (فئة 35kV ، 150kV BIL ، 200A جيدًا في الجبهة الميتة وإنهاء الإدراج) ؛ 480Y / 277V Wye-N الثانوية (اتصال 4 ثقوب في الجبهة المباشرة).
التوصيل خارج الدائرة (± 2 * 2.5٪) ، تبريد ONAN ، تردد 60 هرتز ، مجموعة ناقل Dyn1 ، عزل فئة A (105 درجة مئوية) ، ارتفاع درجة الحرارة 65K. طيات الألومنيوم ، جوهر الصلب السيليكوني ، تبريد الزيت المعدني.السكن والملحقات: غطاء فولاذي مغطى. يتضمن مفتاح التوقف في وضعين، تصريف مع صمام العينة، مقياس درجة الحرارة، مقياسات مستوى السائل / ضغط الفراغ، صمام تخفيف الضغط.فيوز الحد من التيارو المعتقلين
Sالخصم
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
