| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-100/12.47 |
| الـ MOQ: | 1Unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

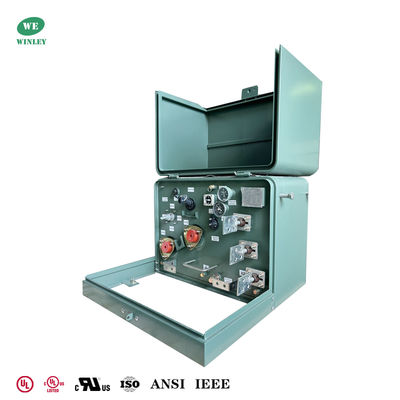

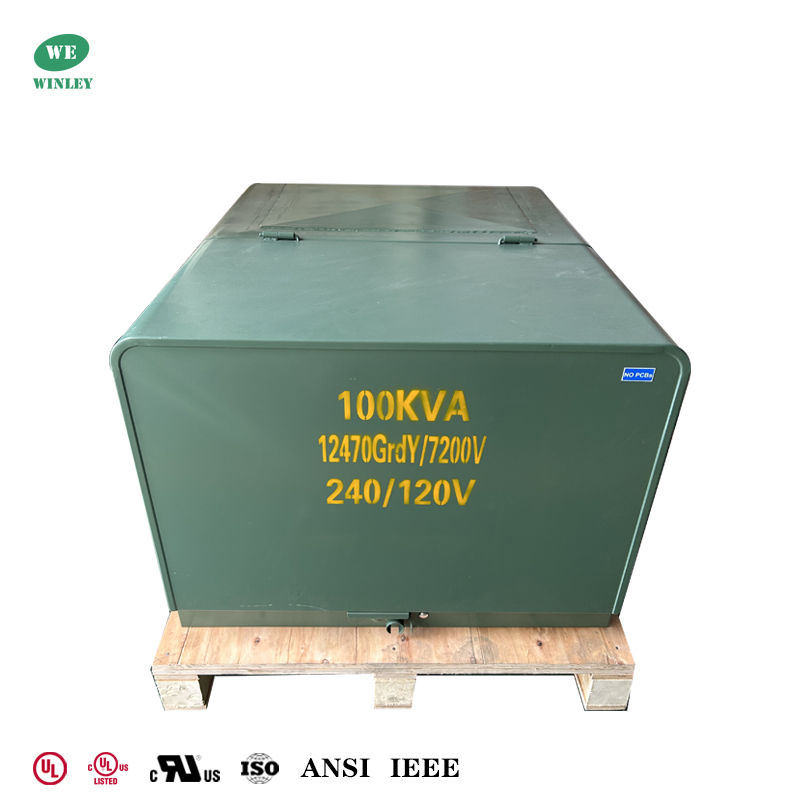

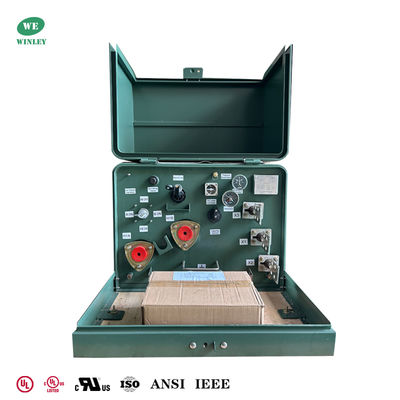

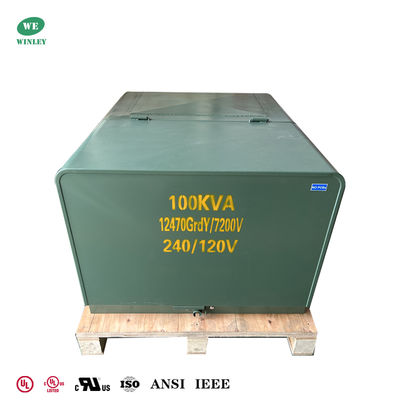

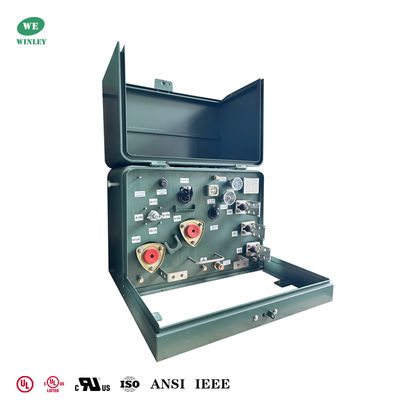

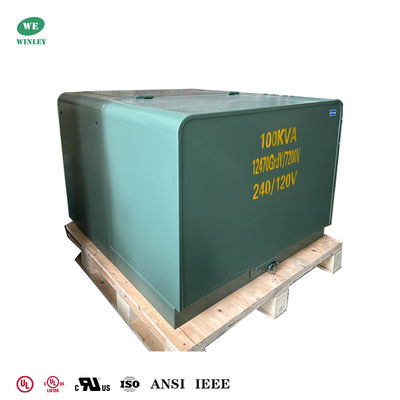

محول كهربائي من النوع المثبت على وسادة معتمد من IEEE UL، أحادي الطور، 100 كيلو فولت أمبير، تغذية حلقية، 12.47 كيلو فولت إلى 240/120 فولت
يوفر هذا المحول المثبت على وسادة بسعة 100 كيلو فولت أمبير، من النوع المقصور، والمملوء بالسائل، طاقة موثوقة أحادية الطور مع جهد أولي 12470Y/7200 فولت على شكل نجمة مؤرضة، وجهد ثانوي 240/120 فولت. مصمم للتركيب الخارجي على وسادة، ويتميز بتبريد KNAN ذاتي التبريد، وعزل من الفئة E (120 درجة مئوية)، وارتفاع في درجة الحرارة 65 درجة مئوية، ويتوافق مع معايير وزارة الطاقة الأمريكية (DOE) لعام 2016 ومعايير ANSI/IEEE.
لماذا تختارنا
1. حصل محول WINLEY أحادي الطور على شهادة UL/cUL، بسعة تتراوح من 10-333 كيلو فولت أمبير وجهد يصل إلى 34.5 كيلو فولت
2. تم تصميم المنتجات وفقًا لمعايير متعددة وتفي أو حتى تتجاوز معايير DOE 2016 و IEEE و ANSI و CSA و IEC و NEMA وغيرها من المعايير.
3. تزيد سعة التسليم الشهرية عن 800 وحدة، ويمكن تحقيق التسليم السريع في غضون 4 أسابيع.
البيانات الرئيسية
| نوع المحول | مثبت على وسادة، من النوع المقصور II |
| الطور | أحادي الطور |
| السعة | 100 كيلو فولت أمبير |
| نوع تغذية المحول | تغذية حلقية |
| مجموعة المتجهات | II6 |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 240/120 فولت (L-N-L) |
| متجه الطور الثانوي | لف مزدوج أحادي الطور |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | E |
| فئة التبريد | KNAN |
| معيار (معايير) الكفاءة | يتوافق مع معايير DOE 2016، ويتوافق مع معايير ANSI/IEEE |
| تصنيف عامل K (تخفيف التوافقيات) | K-1 (قياسي) |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
| الكفاءة | 99.00% |
| فقدان عدم التحميل (بالواط)* | +/- 270 واط |
| فقدان التحميل (بالواط)* | +/- 1,100 واط |
الرسومات الفنية
مصنوع من لفائف نحاسية، وسائل عزل زيت نباتي طبيعي قابل للتحلل البيولوجي، ومغير صنبور بـ 5 أوضاع للوصول الأمامي، وحماية أولية مصهورة بخطوط عزل، ومانع صواعق كوع عالي الجهد. تجعل النهايات القوية وأجهزة تخفيف الضغط والمقاييس التناظرية ومستوى الصوت الهادئ البالغ 51 ديسيبل مثاليًا للاستخدام الموثوق به والصديق للبيئة للتوزيع.
الميزات والملحقات الاختيارية
1. مجموعة واسعة من كفاءات التصميم لتلبية تطبيقات العملاء المحددة ومتطلبات وزارة الطاقة الأمريكية (DOE) الجديدة الدنيا
2. مغير صنبور عدم التحميل عالي الجهد
3. تصنيفات مزدوجة عالية الجهد (غير متوفرة مع الصنابير)
4. خزان وخزانة من الفولاذ المقاوم للصدأ بالكامل أو مزيج من المكونات مع الفولاذ الطري والفولاذ المقاوم للصدأ
5. مفتاح فصل أو تقسيم عالي الجهد، بوضعين
6. خيارات وتركيبات صمامات متعددة، بما في ذلك الصمامات الداخلية والخارجية الطاردة على التوالي مع وصلة عزل أو صمام تحديد التيار الجزئي
يتم اختبار جميع المحولات وفقًا لأحدث مراجعة لمعايير ANSI® و IEEE® و NEMA المعمول بها.
المواصفات
| Sمواصفات المحول المثبت على وسادة أحادي الطور | ||||||||
| التصنيف | الجهد العالي (كيلو فولت) | فقدان عدم التحميل | فقدان التحميل | الارتفاع | العمق | العرض | وزن الزيت (كجم) | الوزن الإجمالي (كجم) |
| (كيلو فولت أمبير) | (مم) | (مم) | (مم) | |||||
| 15 كيلو فولت أمبير | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فولت أمبير | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو فولت أمبير | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو فولت أمبير | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فولت أمبير | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو فولت أمبير | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فولت أمبير | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فولت أمبير | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
عملية الإنتاج
الأسئلة الشائعة
1. س: هل يمكنني الحصول على نموذج طلب؟
ج: نعم، نرحب بنموذج طلب للاختبار والتحقق من الجودة.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من تاريخ بوليصة الشحن. إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور للملحق التالف، ثم سنقدم خدمة مجانية. وفقًا لعدد المنتجات، سنقدم ملحقات سهلة التلف مجانًا. يمكننا أيضًا تقديم الدعم الفني إذا كنت في حاجة إليه.
4. س: هل OEM/ODM متاح؟
ج: نعم، إنه كذلك! نحن مصنعون ولدينا فريق البحث والتطوير الخاص بنا، ويمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
ج. طباعة شعار العميل.
د. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمه ووضعه في الإنتاج. يجب تأكيد الخدمات المخصصة المذكورة أعلاه قبل الإنتاج.
5. س: كيف تتحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية، وتحمل جميع أنواع المنتجات شهادة CE. لدينا مهندسون محترفون. يُطلب من العمال الالتزام الصارم بصنع المنتجات وفقًا للرسومات. كل عملية لديها مدربون فنيون. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام. سنجري اختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عند اكتمال المنتجات.
|
