| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-300/2.4 |
| الـ MOQ: | 1Unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

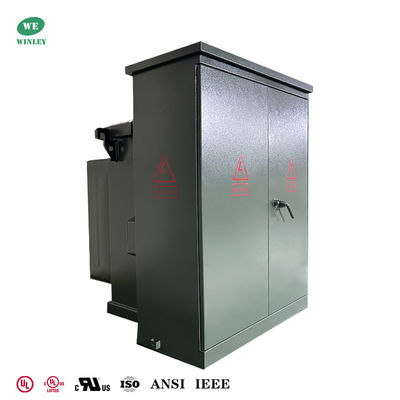

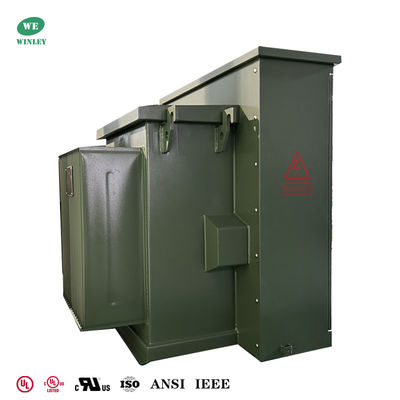

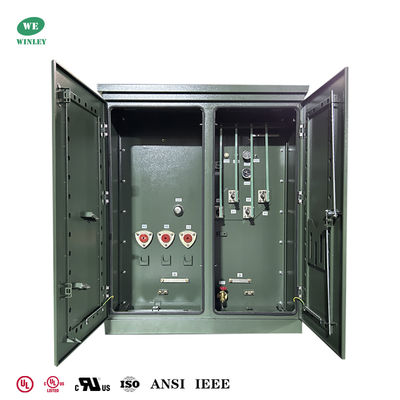

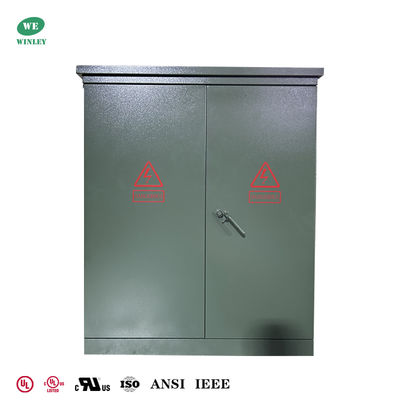

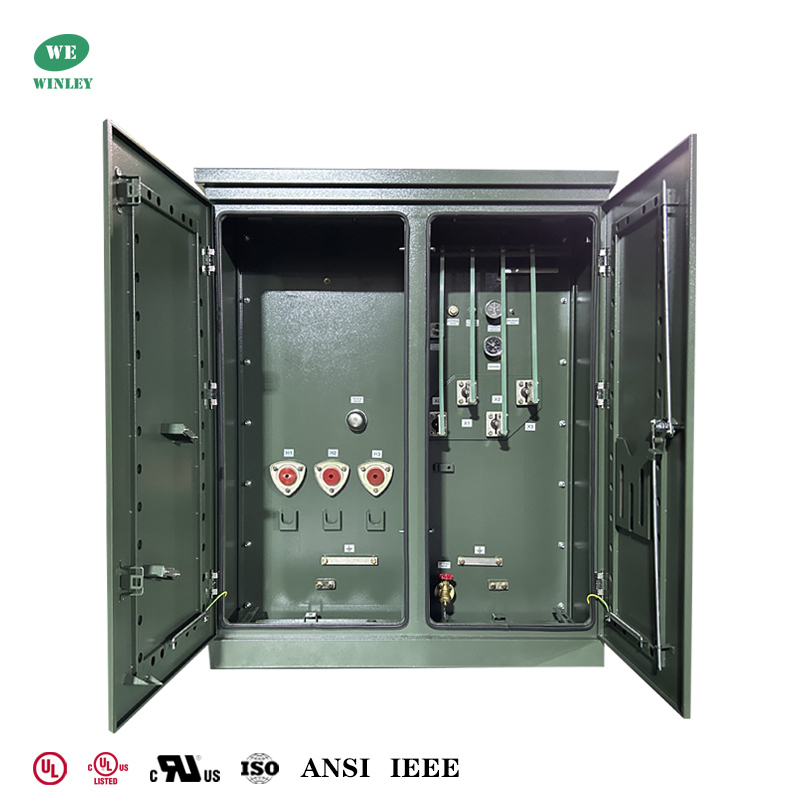

300Kva محول ثلاثي المراحل مثبت على منصة توزيع الطاقة 2400 فولت إلى 480 فولت UL المدرجة
محولات التوزيع ثلاثية المراحل المثبتة على علب زيتية قوية وموثوقة ومصممة مع مراعاة البيئةهذه المحولات توفر مصداقية محسنة وحماية من فشل المعدات الحرجةانخفاض تكاليف التشغيل وانبعاثات الحرارة من هذه المحولات تجعلها خيار مثالي لمجموعة واسعة من التطبيقات.
لماذا اخترنا
1تنتج وينلي مجموعة كاملة من المحولات المثبتة على منصات ثلاثية المراحل بقدرة 45kva-5500KVA وجهد يصل إلى 34.5KV. تلبي المنتجات أو تتجاوز معايير DOE 2016 ،IEEE/ANSI، CSA، IEC، NEMA، الخ
2لقد حصل المحول الثلاثي المرحلي المثبت من قبل WINLEY على شهادة UL / cUL (رقم الشهادة: UL-US-2431836-0 ، UL-CA-2423202-0) ،ويمكن أن تتقدم بطلب للحصول على UL (إذن الشريك) وفقا لمتطلبات العملاء.
3يتم تصدير منتجاتنا إلى أمريكا الشمالية، أمريكا الجنوبية، الفلبين وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج،خدمة ما بعد البيع المهنية والموثوق بها، ويمكن تسليم البضائع بسرعة في غضون 7-35 يوما.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية شعاعية |
| المرحلة | ثلاث مراحل |
| السعة | 300 كيلو إف آي |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 2400 فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الكفاءة % | 99.00% |
الرسومات التقنية
الأداء
1)الهيكل ضيق ومعقول، والحجم صغير، وهو حوالي ثلث علبة التغيير على الطراز الأوروبي بنفس السعة؛
2) هيكل مغلق بالكامل ، معزول بالكامل ، لا حاجة لوضع حواجز السلامة ، وضمان موثوق به للسلامة الشخصية ؛
3) هناك مجموعة متنوعة من أنظمة إمدادات الطاقة للمستخدمين للاختيار من بينها ، والتي يمكن أن تتبنى إمدادات الطاقة النهائية وتحقق شبكة الحلقة أو إمدادات الطاقة المزدوجة.
4) يتم اعتماد محول الطاقة المغمور بالزيت S11 ، والذي يحتوي على خسارة منخفضة وارتفاع درجة الحرارة المنخفضة وقدرة كبيرة على الإفراط في الحمل.
5) يتم استخدام فيوز مزدوجة (فيوز الحماية الاحتياطي + فيوز التوصيل) للحماية ،وتتمتع الفتيلات المضغوطة بخصائص الحساسية المزدوجة للتيار والحرارة لضمان التشغيل الآمن والموثوق به للمنتج;
6) يمكن توصيل ومسح وصلة الكابل 200A تحت الحمل ، ويمكن تشغيلها كمفتاح حمولة في حالة الطوارئ. كما أنه يمتلك خصائص مفتاح عزل.
7) يتبنى التلفيف اتصال Dyn11 ويتبنى جوهر الحديد بنية ثلاثية المراحل من أربعة أعمدة ، بحيث يمكن أن يعمل المنتج تحت أي حمولة غير متماثلة ، ولا تتحرك النقطة المحايدة ،الجهد مستقر، جودة إمدادات الطاقة مرتفعة، وتسخين الخزانة، والضوضاء منخفضة، وأداء الحماية من البرق جيدة ؛
8)تعتمد الخزانة على تصميم مضاد للتآكل ومعالجة خاصة لطلاء الرذاذ ، جميلة وروائية ، مناسبة لمختلف البيئات ، وتحقق تأثير تجميل المدينة.
Sالخصم
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
