| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-250/22.86 |
| الـ MOQ: | 1Unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |

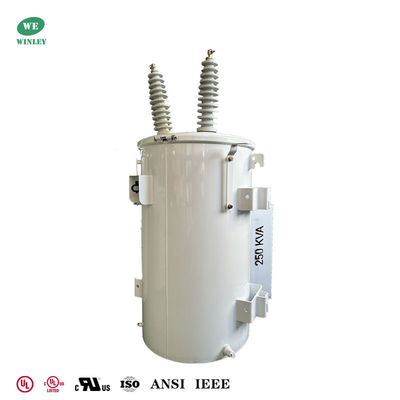

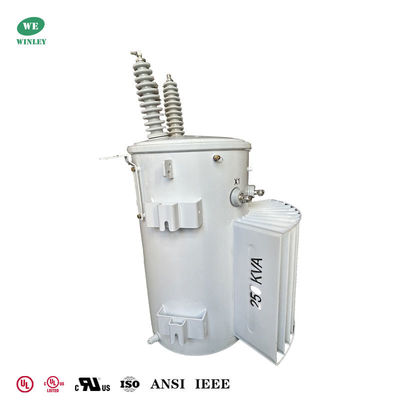

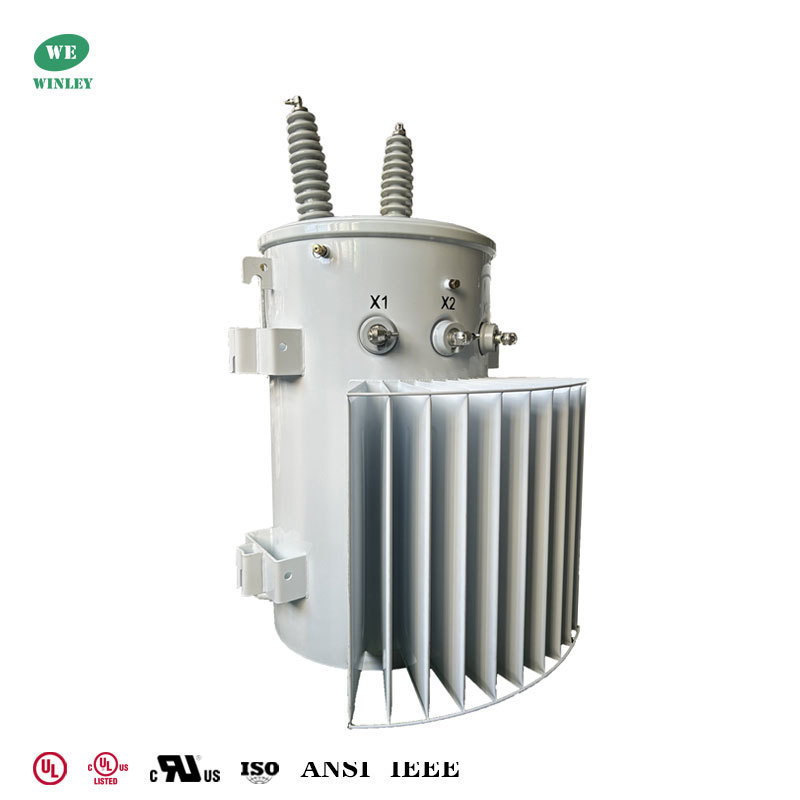

محول مثبت على عمود أحادي الطور 250 كيلو فولت أمبير، خزان من الفولاذ المقاوم للصدأ 304، 22860Grdy إلى 480 فولت، محول توزيع طاقة مغمور بالزيت، مدرج في قائمة UL/cUL
تصمم شركة WINLEY Electric وتصنع مجموعة كاملة من محولات التوزيع أحادية الطور المثبتة على الأعمدة لأنظمة المرافق العلوية. تم تصميم هذا المحول المثبت على عمود بقدرة 250 كيلو فولت أمبير لتوفير طاقة موثوقة وعمر خدمة طويل، فهو يجمع بين السعة العالية والسلامة الرائدة في الصناعة والكفاءة ومقاومة التآكل - معزز الآن بشهادة UL الموثوقة لضمان الامتثال والثقة الميدانية.
محول مثبت على عمودالبيانات الرئيسية
| نوع المحول | محول مثبت على عمود |
| المرحلة | أحادي الطور |
| السعة | 250 كيلو فولت أمبير |
| الجهد الأولي | 22860GrdY/13200 |
| الجهد الثانوي | 277/480 فولت |
| التردد | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | عزل من الفئة E - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | ONAN؛ تبريد ذاتي |
| معايير الكفاءة | يفي بمعايير وزارة الطاقة الأمريكية لعام 2016، ويلبي معايير CSA، ويلبي معايير ANSI/IEEE |
| مادة اللف | نحاس |
| تصنيف درجة الحرارة المحيطة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية (-50 درجة فهرنهايت إلى +104 درجة فهرنهايت) |
| مستوى الصوت | 55 ديسيبل |
| مادة الخزان | فولاذ مقاوم للصدأ 304 |
| الكفاءة | 99.20% |
| فقدان عدم التحميل (بالواط) | +/- 680 واط |
| فقدان الحمل الكامل (بالواط) | +/- 2755 واط |
الرسومات الفنية
مفتاحالمزايا
شهادات المحولات المثبتة على الأعمدة
محول مثبت على عمودالمواصفات
| محول مغمور بالزيت أحادي الطور 10 كيلو فولت أمبير - 333 كيلو فولت أمبير | ||||||
| السعة المقدرة (كيلو فولت أمبير) | عالي | الجهد المنخفض (فولت) | رمز التوصيل | قياسي | معاوقة قصر الدائرة (%) | الكفاءة |
| الجهد (فولت) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

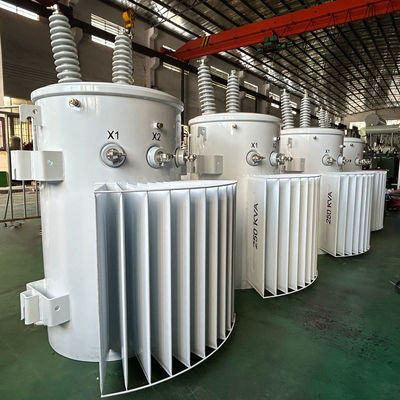

عملية الإنتاج
|
