| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-100/34.5 |
| الـ MOQ: | 1Unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |

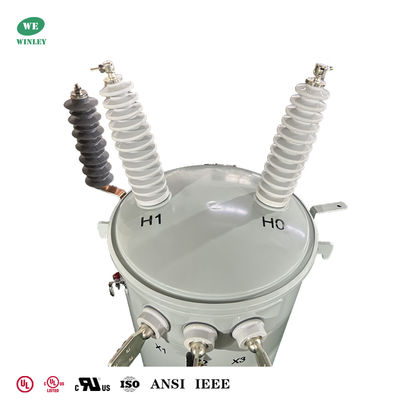

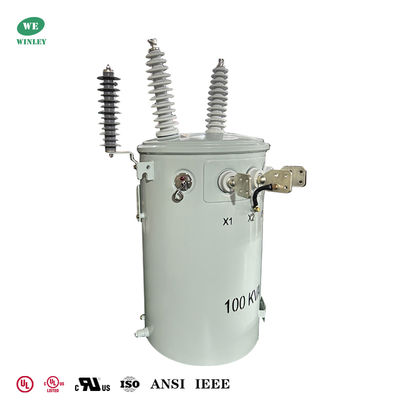

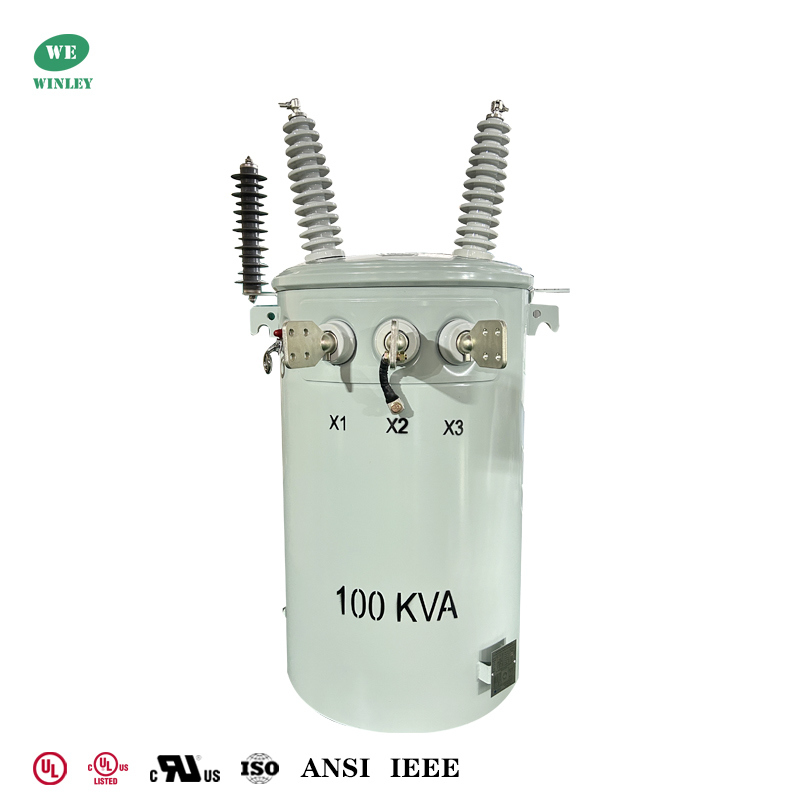

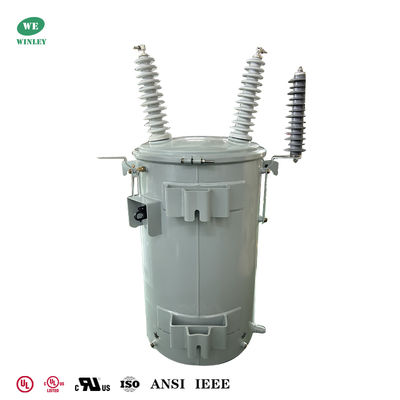

محول قطب الطاقة 100 كوا 34.5kv إلى 120 فولت محولات توزيع مزدوجة الملفوفة بالزيت
نظرة عامة
محول التوزيع الجوي 100 كيلو فاو من وينلي هو وحدة فاصلة واحدة مثبتة على قطب ومملوءة بالسائل مصممة للتوزيع الموثوق والفعال في الشبكات الجوية.مبنية على معايير الصناعة ومتطلبات كفاءة وزارة الطاقة، هذا المحول مثالي للتوزيع السكني والتجاري والصناعي الخفيف، واستبدال الوحدات القديمةهناك حاجة إلى حلول دائمة للصعود على القطب.
قدرة وينلي على التصنيع والتسليم
خط المنتجات المعتمد من UL / cUL: محولات توزيع Winley's أحادية المراحل (10333 كيلو فولت ، تصل إلى 34.5 كيلو فولت).
تصميم متعدد المعايير: يتم تصميم المنتجات لتلبية أو تجاوز معايير DOE 2016 ، IEEE ، ANSI ، CSA ، IEC ، NEMA وغيرها من المعايير المعمول بها.
قدرة الإنتاج والتسليم: قدرة التسليم الشهرية تتجاوز 800 وحدة؛ التسليم السريع القياسي في غضون 4 أسابيع متاحة اعتمادا على التكوين وحجم الطلب.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 100 كيلوواط |
| الجهد الأولي | 34500GrdY/19920 |
| البيان الأساسي | 125 كيلو فولت |
| الجهد الثانوي | 120/240 فولت |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | الفئة E |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 51 ديبا |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) | +/- 268 واط |
| خسارة الحمل الكامل (في واط) | +/- 1,095 واط |
الرسم
لماذا تختار هذه الوحدة
كفاءة عالية: تخفض خسائر التشغيل المنخفضة تكلفة الطاقة في دورة الحياة وتلبية متطلبات وزارة الطاقة.
بناء دائم: مواد عالية الجودة (التلفات النحاسية، جوار الصلب GO، خزان مقاوم للتآكل) لفترة طويلة من الحياة.
ملائمة للمجال: مقبض الصنبور الخارجي ، الغطاء العلوي القابل للإزالة ، علامة مستوى الزيت الداخلية ، منفذ الصرف ، وإجراءات الأرض تبسط التثبيت والصيانة.
معتمد وممتثل: معتمد UL / cUL بالإضافة إلى الامتثال للمعايير الواسعة يوفر الثقة للمرافق والمقاولين.
توفر سريع: القدرة الإنتاجية القوية والتسليم السريع يقلل من أوقات تنفيذ المشروع.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
|
