| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-2000/35 |
| الـ MOQ: | 1Unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |
2000kva محول طاقة المحطة الفرعية ONAF خطوة إلى أسفل 34.5kv إلى 480v محول محطة الفرعية الكهربائية
ملخص
المحطة الفرعية هي عقدة حاسمة في الشبكة الكهربائية التي تسهل نقل وتوزيع الكهرباء. يتم تجهيز المحطات الفرعية بمكونات أساسية مثل المحولات ،أجهزة قطع الدوائر، المفاتيح، وأنظمة المراقبة. الغرض الرئيسي منها هو ضبط مستويات الجهد، وتوجيه تدفق الطاقة، وضمان استقرار النظام والسلامة.

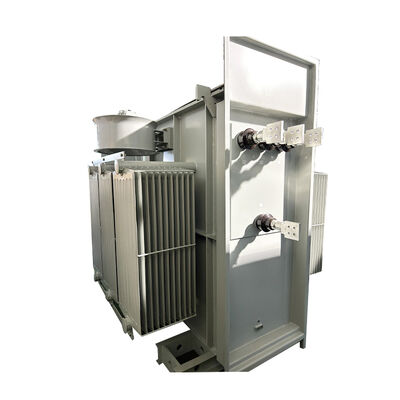

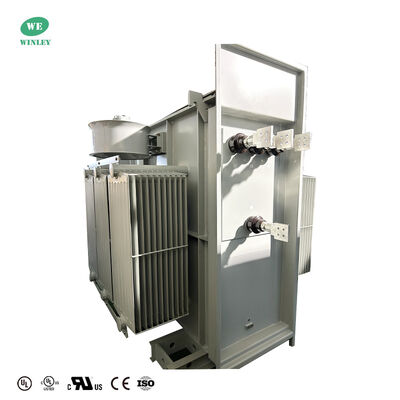

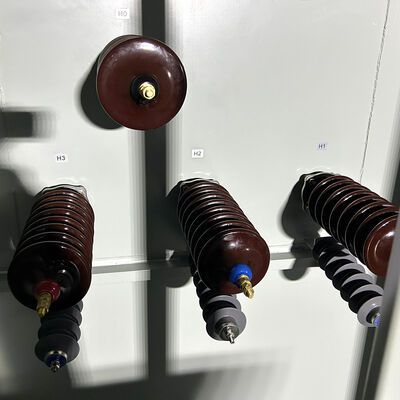

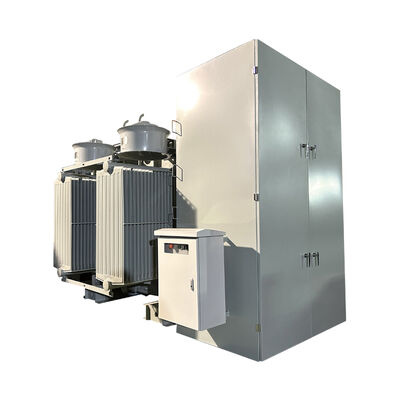

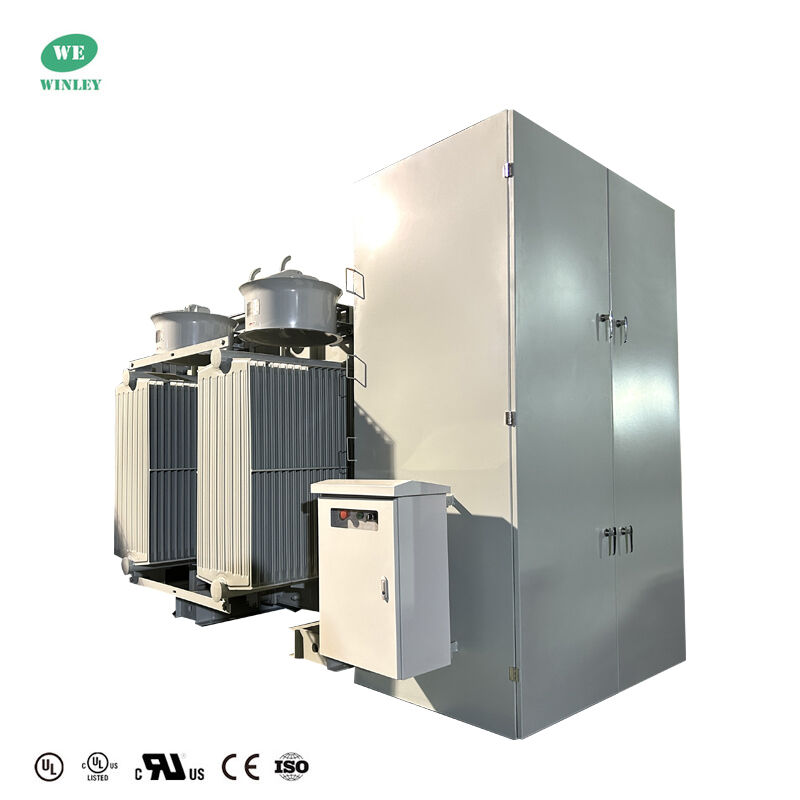

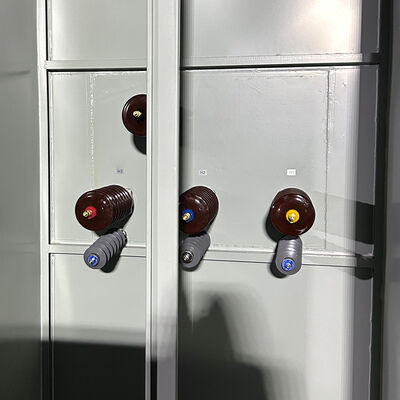

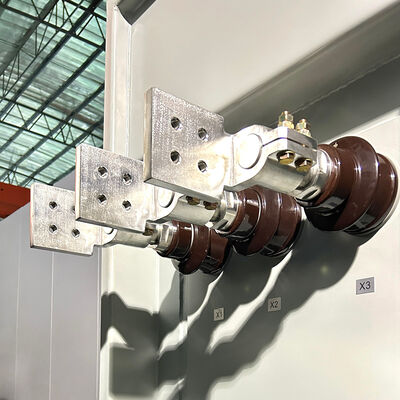

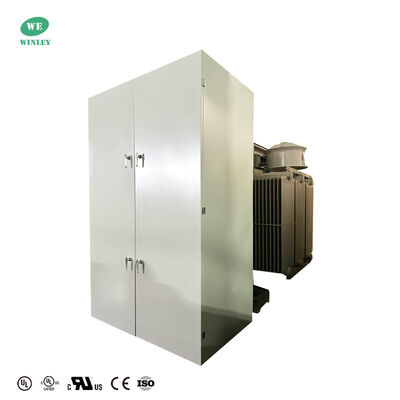

صور المنتج
تم تصميم محولات المحطات الفرعية لشركة WINLEY Electric لتلبية معايير ANSI / IEEE و IEC ، مع طاقات تتراوح من 150KVA إلى 63MVA ومجموعات الجهد عادة من 2.4KV إلى 69KV.يحتوي على انبعاث جزئي منخفض، خسارة منخفضة، ضوضاء منخفضة، وزن خفيف، وعمر خدمة طويل.
البيانات الرئيسية
| لا، لا، لا | البند | الوحدة | الاحتياج |
| 1 | النوع | ~ | نوع الزيت |
| 2 | السعة الاسمية | kVA | 2000/2300/2576 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأولي | V | 34500Y/19920 |
| 5 | الجهد الثانوي | V | 480Y/277 |
| 6 | نطاق التقط | ~ | ±2*25 |
| 7 | طريقة التبريد | ~ | أونان/أوناف |
| 8 | التردد المسموح به | هرتز | 60 |
| 9 | مجموعة المتجهات | ~ | يـنـيـن |
| 10 | فئة العزل | ~ | أ |
| 11 | ارتفاع الحرارة | ك | 55/55 ((Fn) /65 ((Fn) |
| 12 | عائق | % | 6.5 |
| 13 | مواد التلف | ~ | الألومنيوم |
| 14 | مادة الأساس | ~ | فولاذ السيليكون |
| 15 | مواد عازلة سائلة | ~ | زيت معدني |
| 16 | حالة الخدمة | ~ | في الخارج |
الرسومات التقنية
المواصفات القياسية
المواصفات الاختيارية
مواصفات المنتج
| السعة المسموح بها | الجهد العالي | الجهد المنخفض | رمز الاتصال | استقلالية الدائرة القصيرة | عدم فقدان الحمل | خسارة أثناء الحمل | البعد | الوزن |
| (kVA) | (KV) | (V) | (%) | (و) | (و) | (م* ه* د)(ملم) | (كيلوغرام) | |
| 800 | 4.16 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24.94 كيلو فولت 34.5 كيلو فولت أو غيرها |
208/120 فولت 480/277 فولت 600 فولت 12470 فولت 13200 فولت 13800 فولت أو غيرها |
دين1 (إين) دين11 د0 و11 أو غيرها |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
|
