| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-2500/0.48 |
| الـ MOQ: | 1 وحدة |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |
محول عازل معتمد بالزيت من 480 فولت إلى 480 فولت
وينلي إلكتريكس ثلاثي المراحل 2500kVA 480 فولت إلى 480 فولت محول عزل مغطى بالزيت مصمم لتلبية متطلبات نظام الطاقة الحديثةهذا المحول يجمع بين الفوائد الفريدة للتكنولوجيا المغمورة بالزيت مع أداء العزل القوي.

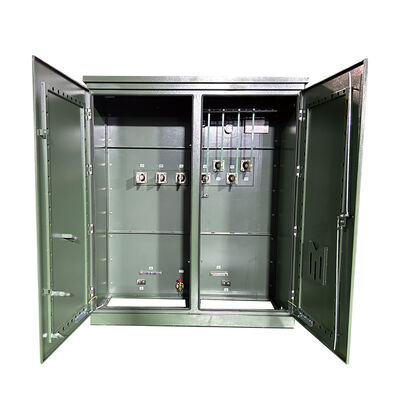

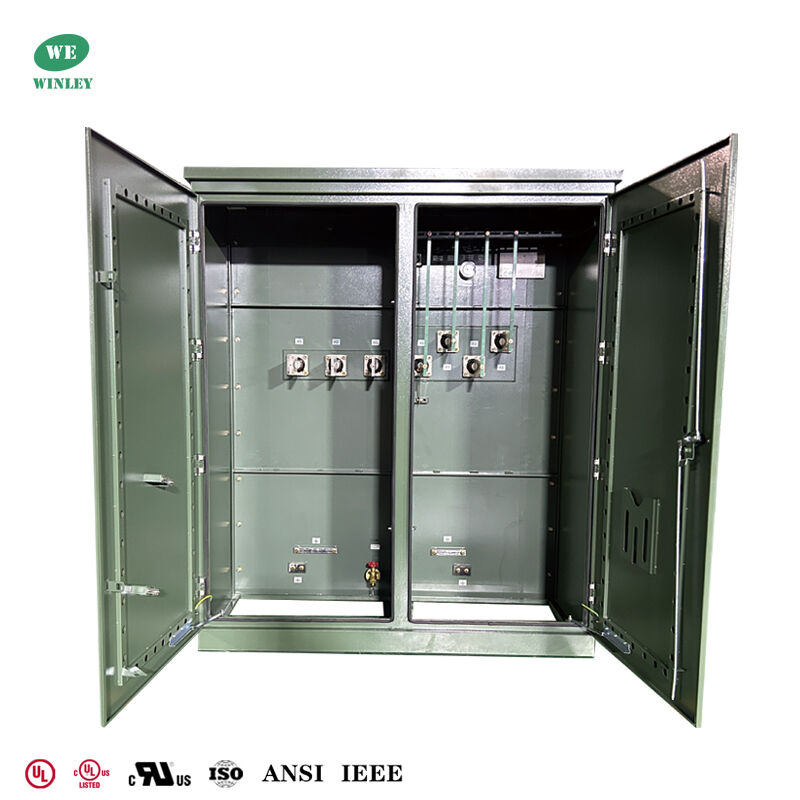

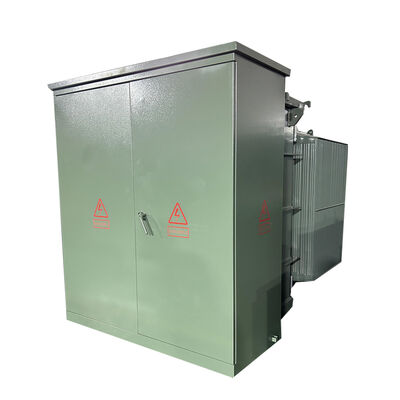

صور المنتج
البيانات الرئيسية
| لا، لا، لا | البند | الوحدة | الاحتياج |
| 1 | النوع | ~ | زيت مغطى، علبة مثبتة |
| 2 | السعة الاسمية | kVA | 2500 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأولي | V | 480 |
| 5 | الجهد الثانوي | V | 480Y/277 |
| 6 | طريقة التبريد | ~ | أونان |
| 7 | التردد المسموح به | هرتز | 60 |
| 8 | مجموعة المتجهات | ~ | دين1 |
| 9 | فئة العزل | ~ | أ |
| 10 | ارتفاع الحرارة | ك | 65 |
| 11 | عائق | % | 5.75 |
| 12 | مواد التلف | ~ | الألومنيوم |
| 13 | مادة الأساس | ~ | فولاذ السيليكون |
| 14 | مواد عازلة سائلة | ~ | زيت معدني |
| 15 | حالة الخدمة | ~ | في الخارج |
| 16 | مستوى سطح البحر | م | ≤1000 |
| 17 | المعيار | ~ | الـ (إي إي إي اي ANSI C57)12.00 |
الرسومات التقنية
المزايا الرئيسية: قوة تكنولوجيا العزل المغمورة بالزيت
1العزل المتقدم: حماية المعدات والموظفين
في قلب هذا المحول هي قدرته العزلة الاستثنائيةممكناً من خلال تصميم كهرومغناطيسي دقيق يخلق حاجزًا كهربائيًا كاملًا بين دوائر المدخلات والمخرجاتهذا يعالج ثلاثة نقاط ألم حرجة في نظم الطاقة:
2التبريد المغمور بالزيت: الكفاءة وطول العمر مجتمعين
وتتجلى خبرة شركة وينلي الكهربائية التي تمتد لعقود من الزمن في تكنولوجيا الغمر بالزيت في هذا المحول، حيث تقدم مزايا تميزها عن البدائل الجافة:
Sالخصم
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
|
