| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/13.85 |
| الـ MOQ: | 1 وحدة |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |

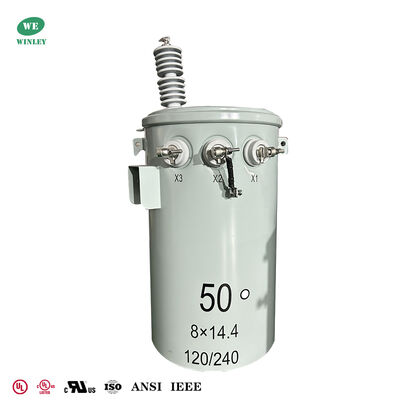

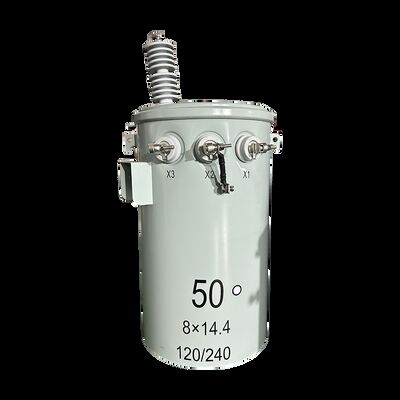

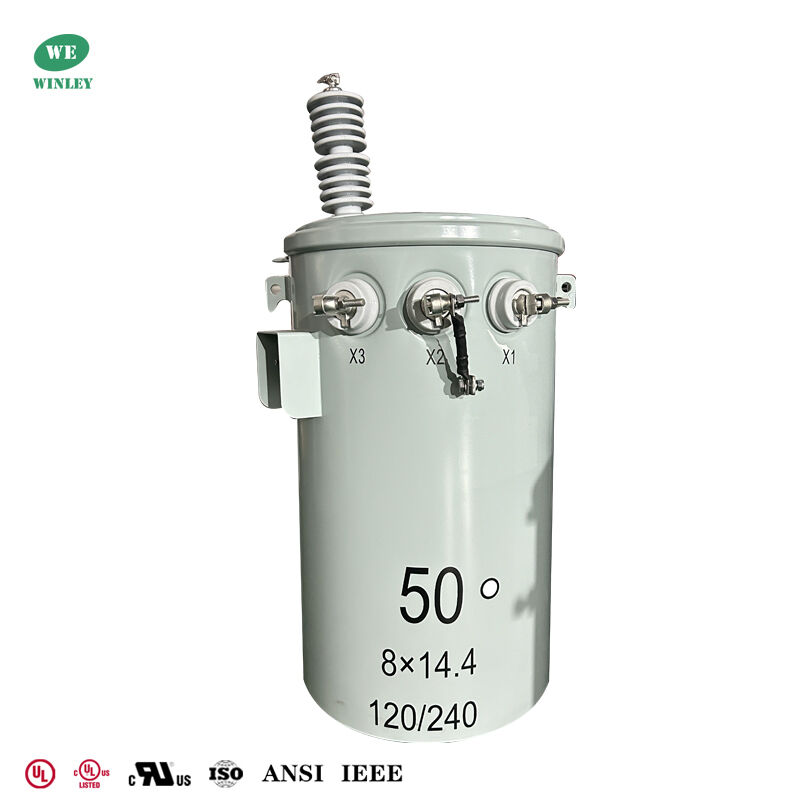

CSA 2.2 802 معيار 50kva قطب محول مثبت النوع 13856V إلى 120v cUL محول قطب طاقة معتمد
تشمل معايير CSA C2.2-06/CSA 802 جميع جوانب تصميم المحولات وتشغيلها واختبارها لضمان الأداء الآمن والفعال.مع التركيز بشكل خاص على الحد من خسائر الطاقة والوفاء باللوائح البيئية.
المحولات ذات المرحلة الواحدة المثبتة على القطب من وينلي إلكتريك تتوافق بالكامل مع متطلبات CSA ومعتمدة من UL و cUL.موثوقية عالية للعمل المستمروسهولة الصيانة
شهادة UL شهادة cUL

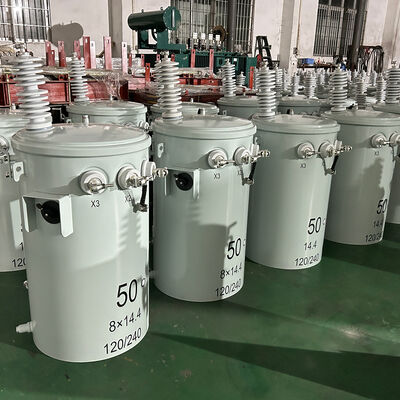

صور منتجات المصنع
البيانات الرئيسية
| لا، لا، لا | البند | الوحدة | المواصفات | الملاحظة |
| 1 | النوع | ~ | المثبتة على القطب | النوع التقليدي |
| 2 | السعة الاسمية | kVA | 50 | |
| 3 | رقم المرحلة | ~ | مرحلة واحدة | |
| 4 | الجهد الأساسي | V | 13856GrdY/8000 | الـ (ويي) |
| 5 | الجهد الثانوي | V | 120/240 | |
| 6 | مجموعة المتجهات | ~ | 6 | |
| 7 | نوع النقر | ~ | التنصت خارج الدائرة | |
| 8 | نطاق التقط | % | ±2*25 | |
| 9 | طريقة التبريد | ~ | أونان | |
| 10 | التردد المسموح به | هرتز | 60 | |
| 11 | فئة العزل | ~ | أ(105°C) | |
| 12 | ارتفاع الحرارة | ك | 65 | |
| 13 | مواد التلف | ~ | الألومنيوم/الألومنيوم | |
| 14 | مادة الأساس | ~ | فولاذ السيليكون | |
| 15 | سوائل العزل | ~ | زيت معدني | |
| 16 | البعد | ملم | 625*730*1150 | للمرجع فقط |
| 17 | الوزن | كيلوغرام | 320 | |
| 18 | حالة الخدمة | ~ | في الخارج | |
| 19 | مستوى سطح البحر | م | ≤1000 | |
| 20 | المعيار | ~ | CSA C2.2-06/CSA 802 |
الرسم
المزايا الرئيسية لمعايير CSA لمحولات التوزيع
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
|
