| الاسم التجاري: | WINLEY |
| رقم الطراز: | زغس-112.5/4.16 |
| الـ MOQ: | 1 وحدة |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |

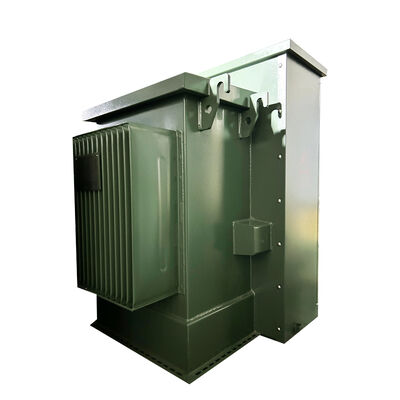

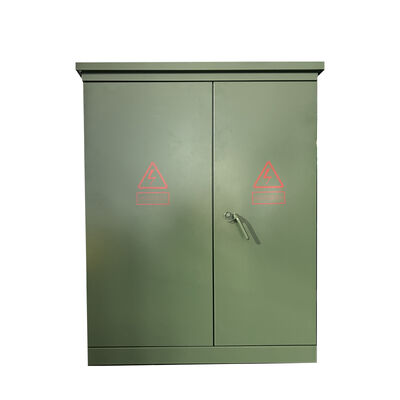

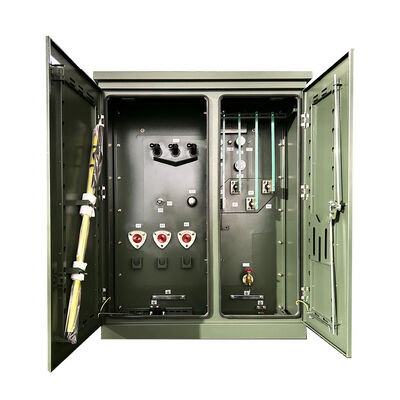

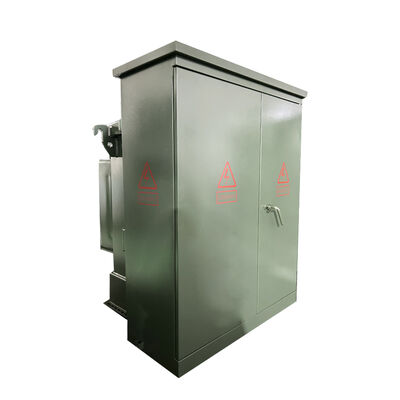

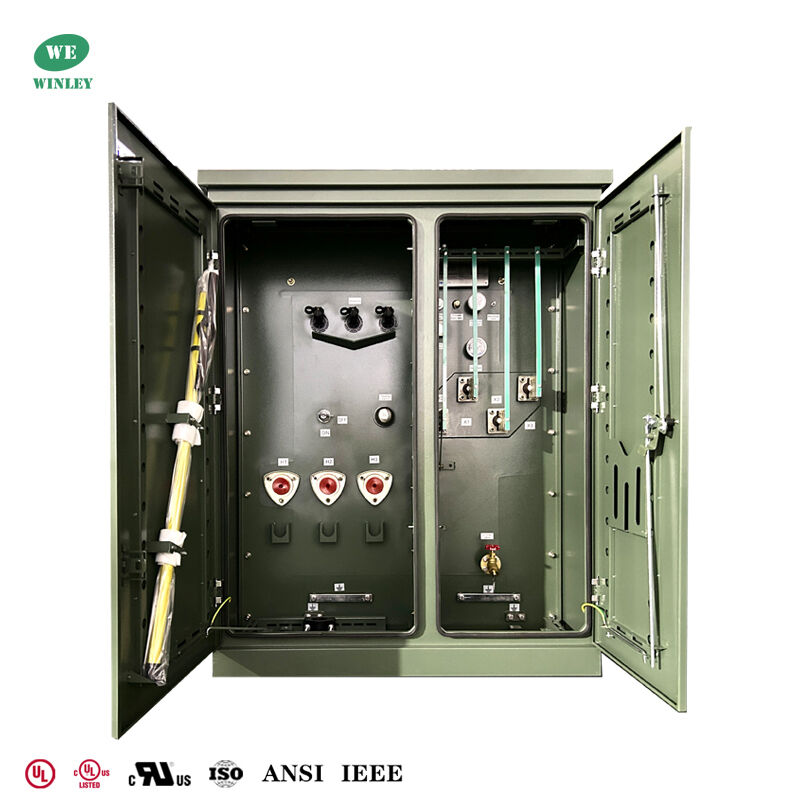

112.5kva محول ثلاثي المراحل 4160V إلى 208V محول التوزيع المملوء بالزيتشهادة UL/CUL
يحتوي هذا المحول الثلاثي المرحلي المثبت على علبة، على تشكيل من نوع الحجرة، مليء بالسائل، تم تصميمه خصيصًا لتطبيقات التغذية الشعاعية.يعمل على تردد 60 هرتز، يضم مجموعة متجهات Dyn1 ، 4160V الجهد الأساسي ، و 208Y/120V الجهد الثانوي مثالي لتطابق احتياجات توزيع الطاقة في السيناريوهات التجارية والصناعية.
لماذا اخترنا
تقدم وينلي خطًا كاملًا من المحولات المثبتة على علب ثلاثية المراحل المملوءة بالسائل التي تلبي معايير ANSI® / IEEE® وحصلت على شهادة UL / cUL. مع فولتات تصل إلى 34.5 كيلو فولت ومصطلحات تصل إلى 5،000 كيلو فاوات ، هذه المحولات مناسبة لتطبيقات الجهد العالي والقدرة الكبيرة مثل المحطات الفرعية وأنظمة الطاقة الصناعية.تصميمها المغمورة بالزيت يضمن أداء متفوق والاستقرار في الحمل الكبيرسيناريوهات الجهد العالي
شهادة UL شهادة cUL
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية شعاعية |
| المرحلة | ثلاث مراحل |
| السعة | 112.5 كيلو إف إيه |
| مجموعة المتجه | دين1 |
| الجهد الأولي | 4160 فولت |
| الجهد الثانوي | 208Y/120 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 55/65 درجة مئوية |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| لا فقدان الحمل (في واط) | +/- 260 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 1,300 واط |
الرسومات التقنية
التطبيق
Sالخصم
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
|
